Walther WV0623R1 Verteilerschrank 246kVA
5 RCDs Typ B 3 RCDs Typ A 18 LS 10
1 Stück
- Listenpreis
- Bitte einloggen
- Art.-Nr.
- 3251616
- EAN
- 4015609068425
- Hersteller-Nr.
- WV0623R1
- DEHA.-Nr.
- 5614571
- eClass.-Nr.
- 27142605
- Zolltarif-Nr.
- 85371098
| Ausführung | Verteilerschrank |
| Bemessungsspannung | 230/400 V |
| Bemessungsstrom | 355 A |
| Anschlussleistung | 246 kVA |
| Anzahl der CEE-Steckdosen 16 A / 24 V / 2-polig | 0 |
| Anzahl der CEE-Steckdosen 16 A / 230 V / 3-polig | 0 |
| Anzahl der CEE-Steckdosen 16 A / 230 V / 5-polig | 0 |
| Anzahl der CEE-Steckdosen 16 A / 400 V / 4-polig | 0 |
| Anzahl der CEE-Steckdosen 16 A / 400 V / 5-polig | 2 |
| Anzahl der CEE-Steckdosen 32 A / 230 V / 4-polig | 0 |
| Anzahl der CEE-Steckdosen 32 A / 400 V / 4-polig | 0 |
| Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig | 4 |
| Anzahl der CEE-Steckdosen 64 A / 230 V / 4-polig | 0 |
| Anzahl der CEE-Steckdosen 63 A / 400 V / 5-polig | 2 |
| Anzahl der CEE-Steckdosen 125 A / 230 V / 4-polig | 0 |
| Anzahl der CEE-Steckdosen 125 A / 400 V / 5-polig | 2 |
| Anzahl der SCHUKO-Steckdosen | 12 |
| Anzahl der Steckdosen Schweizer Norm Typ 13 | 0 |
| Anzahl der Steckdosen Schweizer Norm Typ 15 | 0 |
| Anzahl der Steckdosen Schweizer Norm Typ 23 | 0 |
| Anzahl der Steckdosen Schweizer Norm Typ 25 | 0 |
| Anzahl der Zählerfelder | 0 |
| Hauptschalter | NH2 |
| Hauptschalter-Bemessungsstrom | 355 A |
| Anzahl der Pole Hauptschalter | 3 |
| Anzahl der Leitungsschutzschalter | 18 |
| Fehlerstrom-Typ | B |
| Anzahl der Fehlerstrom-Schutzschalter 10 mA | 0 |
| Anzahl der Fehlerstrom-Schutzschalter 30 mA | 4 |
| Anzahl der Fehlerstrom-Schutzschalter 100 mA | 0 |
| Anzahl der Fehlerstrom-Schutzschalter 300 mA | 2 |
| Notschalter | false |
| Schutzart (IP) | IP44 |
| Geeignet nach IEC/EN 61439-4 | true |
| Werkstoff des Gehäuses | Stahl |

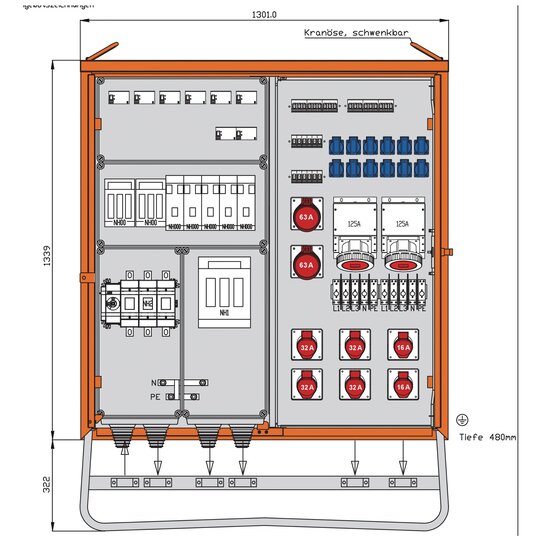

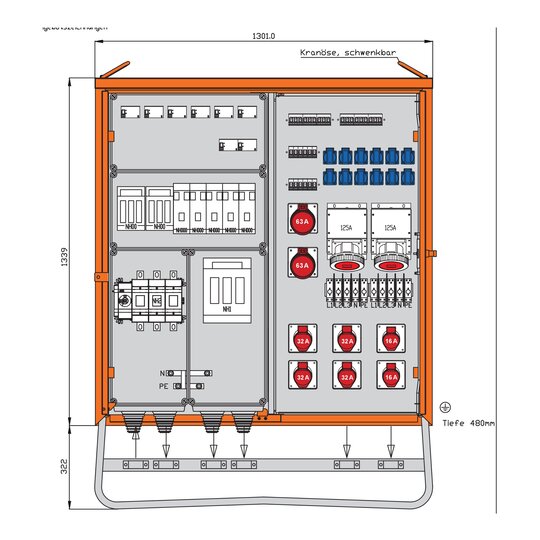

| Breite | 1301 mm |
| Höhe | 1661 mm |
| Tiefe | 480 mm |
WALTHER VerteilerschrankAnschlussleistung: 246kVAnach IEC61439-4Gehäuse (H42) aus elektrolytisch-verzinktem Stahlblech mit schwermetallfreier Kunststoff-Lackierung Farbe: RAL 2004 -reinorange- mit Doppeltür und 3-Punkt Stangenschloss mit Drehknauf und Vorrichtung für Vorhängeschloss mit Kranösen inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel Einbauten bis einschließlich RCD-Schutzschalter im IsolierstoffgehäuseSchutzart: IP 44Größe ca.: 1339 x 1301 x 480mm / H-B-T + Untergestell-Höhe ca.: 322mmAnschluss: 1 NH1-Lasttrennschalter mit Sicherungen 355A mit Bolzenanschluss M10Abgang / Absicherung: 1 NH1-Sicherungslasttrennschalter 200A mit Bolzenabgang M10 1 RCD-Schutzschalter 4P 125A/500mA -A- mit NH00-Sicherungslasttrennschalter 100A 1 CEE-Anbaudose 125A 5P 400V 6h ohne Vorsicherung -direkt ab RCD- 1 Abgangsklemme 5 x 16-70qmm ohne Vorsicherung -direkt ab RCD- 1 RCD-Schutzschalter 4P 125A/500mA -B- mit NH00-Sicherungslasttrennschalter 100A 1 CEE-Anbaudose 125A 5P 400V 6h ohne Vorsicherung -direkt ab RCD- 1 Abgangsklemme 5 x 16-70qmm ohne Vorsicherung -direkt ab RCD- 2 RCD-Schutzschalter 4P 63A/300mA -B- mit je 1 NH000-Sicherungslasttrennschalter 63A 2 CEE-Anbaudosen 63A 5P 400V 6h ohne Vorsicherungen -direkt ab RCD- 2 RCD-Schutzschalter 4P 63A/30mA -B- mit je 1 NH000-Sicherungslasttrennschalter 63A 4 CEE-Anbaudosen 32A 5P 400V 6h mit je 1 Leitungsschutzschalter (MCB) 3P 32A -C- 2 CEE-Anbaudosen 16A 5P 400V 6h mit je 1 Leitungsschutzschalter (MCB) 3P 16A -C- 2 RCD-Schutzschalter 4P 40A/30mA -A- auf 1 NH000-Sicherungslasttrennschalter 63A12 Schutzkontaktsteckdosen 16A 2P 230V mit je 1 Leitungsschutzschalter (MCB) 1P 16A -C-
