Walther WV0576CR1 Verteilerschrank 138kVA
1 Stück

Ihr Nettopreis
Art.-Nr.
3251471
EAN
4015609068104
Hersteller-Nr.
WV0576CR1
DEHA.-Nr.
5607606
eClass.-Nr.
27142605
Zolltarif-Nr.
85371098
Ausführung Verteilerschrank
Bemessungsspannung 230/400 V
Bemessungsstrom 250 A
Anschlussleistung 138 kVA
Anzahl der CEE-Steckdosen 16 A / 24 V / 2-polig 0
Anzahl der CEE-Steckdosen 16 A / 230 V / 3-polig 0
Anzahl der CEE-Steckdosen 16 A / 230 V / 5-polig 0
Anzahl der CEE-Steckdosen 16 A / 400 V / 4-polig 0
Anzahl der CEE-Steckdosen 16 A / 400 V / 5-polig 0
Anzahl der CEE-Steckdosen 32 A / 230 V / 4-polig 0
Anzahl der CEE-Steckdosen 32 A / 400 V / 4-polig 0
Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig 12
Anzahl der CEE-Steckdosen 64 A / 230 V / 4-polig 0
Anzahl der CEE-Steckdosen 63 A / 400 V / 5-polig 1
Anzahl der CEE-Steckdosen 125 A / 230 V / 4-polig 0
Anzahl der CEE-Steckdosen 125 A / 400 V / 5-polig 0
Anzahl der SCHUKO-Steckdosen 6
Anzahl der Steckdosen Schweizer Norm Typ 13 0
Anzahl der Steckdosen Schweizer Norm Typ 15 0
Anzahl der Steckdosen Schweizer Norm Typ 23 0
Anzahl der Steckdosen Schweizer Norm Typ 25 0
Anzahl der Zählerfelder 0
Hauptschalter NH1
Hauptschalter-Bemessungsstrom 250 A
Anzahl der Pole Hauptschalter 3
Anzahl der Leitungsschutzschalter 18
Fehlerstrom-Typ B
Anzahl der Fehlerstrom-Schutzschalter 10 mA 0
Anzahl der Fehlerstrom-Schutzschalter 30 mA 5
Anzahl der Fehlerstrom-Schutzschalter 100 mA 0
Anzahl der Fehlerstrom-Schutzschalter 300 mA 1
Notschalter false
Schutzart (IP) IP44
Geeignet nach IEC/EN 61439-4 true
Werkstoff des Gehäuses Stahl
Breite 1301 mm
Höhe 1336 mm
Tiefe 480 mm

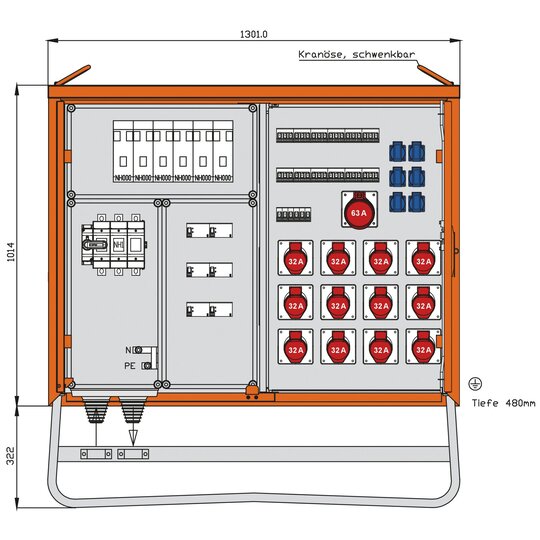

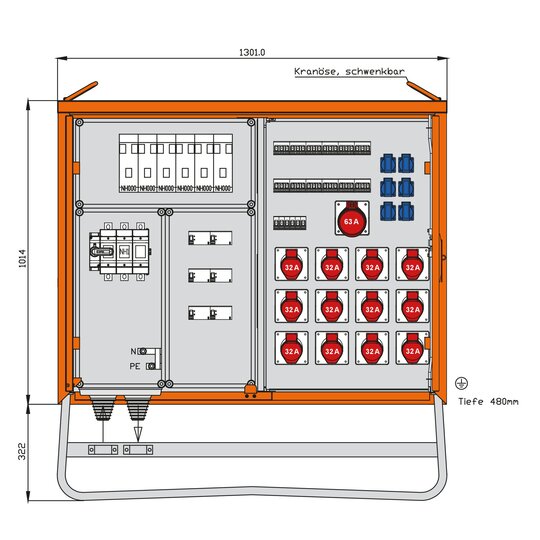

WALTHER Verteilerschrank für ContainerAnschlussleistung : 138kVAnach IEC61439-4Gehäuse (H24) aus elektrolytisch-verzinktem Stahlblech mit schwermetallfreier Kunststoff-Lackierung Farbe: RAL 2004 -reinorange- mit Doppeltür und 3-Punkt Stangenschloss mit Drehknauf und Vorrichtung für Vorhängeschloss inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel Einbauten bis einschließlich RCD-Schutzschalter im IsolierstoffgehäuseSchutzart: IP 44Größe ca.: 1014 x 1301 x 480mm / H-B-T + Untergestell-Höhe ca.: 322mmAnschluss: 1 NH1-Lasttrennschalter mit Sicherungen 200A mit Bolzenanschluss M10Abgang / Absicherung: 1 RCD-Schutzschalter 4P 63A/300mA -B- mit NH000-Sicherungslasttrennschalter 63A 1 CEE-Anbaudose 63A 5P 400V 6h ohne Vorsicherung -direkt ab RCD- 4 RCD-Schutzschalter 4P 63A/30mA -B- mit je 1 NH000-Sicherungslasttrennschalter 63A12 CEE-Anbaudosen 32A 5P 400V 6h mit je 1 Leitungsschutzschalter (MCB) 3P 32A -C- 1 RCD-Schutzschalter 4P 40A/30mA -A- mit NH000-Sicherungslasttrennschalter 35A 6 Schutzkontaktsteckdosen 16A 2P 230V mit je 1 Leitungsschutzschalter (MCB) 1P 16A -C-

Baustrom_D_E_Nov2018.pdf

Montageanleitung

Download (Stand: 05.01.2025)

KonfErkl_WV0576CR1_DE.pdf

DOC CE-Erklärung

Download (Stand: 05.01.2025)
