Walther WV0528PUR1 Verteilerschrank
Container 69kVA 3 RCDs Typ B RCD Typ A
1 Stück
- Listenpreis
- Bitte einloggen
- Art.-Nr.
- 3251619
- EAN
- 4015609068609
- Hersteller-Nr.
- WV0528PUR1
- DEHA.-Nr.
- 5614574
- eClass.-Nr.
- 27142605
- Zolltarif-Nr.
- 85371098
| Ausführung | Verteilerschrank |
| Bemessungsspannung | 230/400 V |
| Bemessungsstrom | 125 A |
| Anschlussleistung | 87 kVA |
| Anzahl der CEE-Steckdosen 16 A / 24 V / 2-polig | 0 |
| Anzahl der CEE-Steckdosen 16 A / 230 V / 3-polig | 0 |
| Anzahl der CEE-Steckdosen 16 A / 230 V / 5-polig | 0 |
| Anzahl der CEE-Steckdosen 16 A / 400 V / 4-polig | 0 |
| Anzahl der CEE-Steckdosen 16 A / 400 V / 5-polig | 2 |
| Anzahl der CEE-Steckdosen 32 A / 230 V / 4-polig | 0 |
| Anzahl der CEE-Steckdosen 32 A / 400 V / 4-polig | 0 |
| Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig | 2 |
| Anzahl der CEE-Steckdosen 64 A / 230 V / 4-polig | 0 |
| Anzahl der CEE-Steckdosen 63 A / 400 V / 5-polig | 1 |
| Anzahl der CEE-Steckdosen 125 A / 230 V / 4-polig | 0 |
| Anzahl der CEE-Steckdosen 125 A / 400 V / 5-polig | 0 |
| Anzahl der SCHUKO-Steckdosen | 1 |
| Anzahl der Steckdosen Schweizer Norm Typ 13 | 0 |
| Anzahl der Steckdosen Schweizer Norm Typ 15 | 0 |
| Anzahl der Steckdosen Schweizer Norm Typ 23 | 0 |
| Anzahl der Steckdosen Schweizer Norm Typ 25 | 0 |
| Anzahl der Zählerfelder | 0 |
| Hauptschalter | NH1 |
| Hauptschalter-Bemessungsstrom | 125 A |
| Anzahl der Pole Hauptschalter | 3 |
| Anzahl der Leitungsschutzschalter | 10 |
| Fehlerstrom-Typ | B |
| Anzahl der Fehlerstrom-Schutzschalter 10 mA | 0 |
| Anzahl der Fehlerstrom-Schutzschalter 30 mA | 4 |
| Anzahl der Fehlerstrom-Schutzschalter 100 mA | 0 |
| Anzahl der Fehlerstrom-Schutzschalter 300 mA | 0 |
| Notschalter | false |
| Schutzart (IP) | IP44 |
| Geeignet nach IEC/EN 61439-4 | true |
| Werkstoff des Gehäuses | Stahl |
| Breite | 843 mm |
| Höhe | 1334 mm |
| Tiefe | 480 mm |

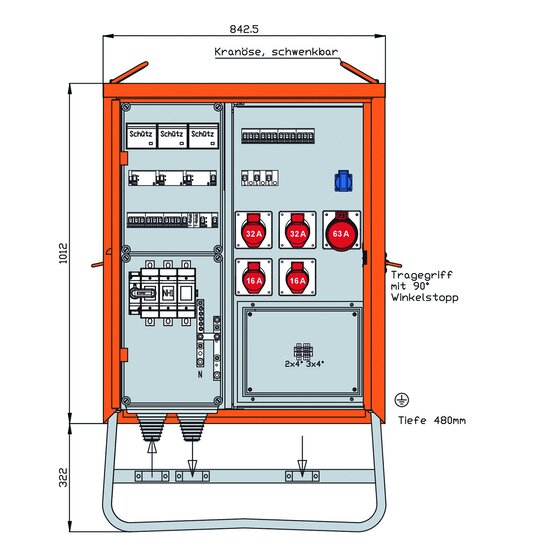

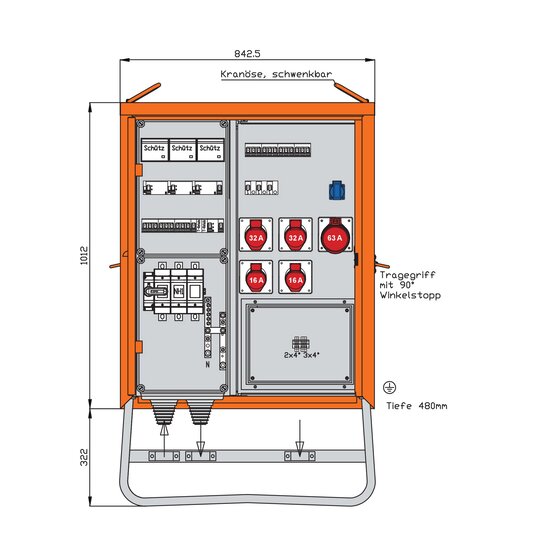

WALTHER VerteilerschrankAnschlussleistung: 87kVAnach IEC61439-4Gehäuse (H22) aus elektrolytisch-verzinktem Stahlblech mit schwermetallfreier Kunststoff-Lackierung Farbe: RAL 2004 -reinorange- mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde mit Kranösen und seitlichen Tragegriffen inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel Einbauten bis einschließlich RCD-Schutzschalter im IsolierstoffgehäuseSchutzart: IP 44Größe ca.: 1012 x 843 x 480mm / H-B-T + Untergestell-Höhe ca.: 322mmAnschluss:1 NH1-Lasttrennschalter mit Sicherungen 125A mit Bolzenanschluss M10Abgang / Absicherung:1 Leitungsschutzschalter (MCB) 1P 10A -B- als Steuersicherung3 Steuerschalter # Doepke RSS016-3002 Zeitrelais # Eltako MFZ123 Schütze # ABB A45 ¿ 4P 63A3 Leuchtmelder # Doepke RL230-1 -grün-3 Leitungsschutzschalter (MCB) 3P 50A -C-3 RCD-Schutzschalter 4P 63A/30mA -B- mit Hilfskontakt1 CEE-Anbaudose 63A 5P 400V 6h ohne Vorsicherung -direkt ab RCD-2 CEE-Anbaudosen 32A 5P 400V 6h mit je 1 Leitungsschutzschalter (MCB) 3P 32A -C-2 CEE-Anbaudosen 16A 5P 400V 6h mit je 1 Leitungsschutzschalter (MCB) 3P 16A -C-1 RCD-Schutzschalter 2P 25A/30mA -A-1 Schutzkontaktsteckdose 16A 2P 230V mit Leitungsschutzschalter (MCB) 1P 16A -C- 1 Steuerklemme 2 x 4qmm für Hilfskontakte1 Leitungsschutzschalter (MCB) 1P 16A -C- mit Abgangsklemme 3 x 4qmm
Baustrom_D_E_Nov2018.pdfMontageanleitung
Download
(Stand: 11.11.2024)
|
