Walther WV0526PUR1 Verteilerschrank Container 69kVA RCD Typ B RCD Typ A 12
1 Stück

Ihr Nettopreis
Art.-Nr.
3251620
EAN
4015609068593
Hersteller-Nr.
WV0526PUR1
DEHA.-Nr.
5614575
eClass.-Nr.
27142605
Zolltarif-Nr.
85371098
Ausführung Verteilerschrank
Bemessungsspannung 230/400 V
Bemessungsstrom 100 A
Anschlussleistung 69 kVA
Anzahl der CEE-Steckdosen 16 A / 24 V / 2-polig 0
Anzahl der CEE-Steckdosen 16 A / 230 V / 3-polig 0
Anzahl der CEE-Steckdosen 16 A / 230 V / 5-polig 0
Anzahl der CEE-Steckdosen 16 A / 400 V / 4-polig 0
Anzahl der CEE-Steckdosen 16 A / 400 V / 5-polig 0
Anzahl der CEE-Steckdosen 32 A / 230 V / 4-polig 0
Anzahl der CEE-Steckdosen 32 A / 400 V / 4-polig 0
Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig 6
Anzahl der CEE-Steckdosen 64 A / 230 V / 4-polig 0
Anzahl der CEE-Steckdosen 63 A / 400 V / 5-polig 0
Anzahl der CEE-Steckdosen 125 A / 230 V / 4-polig 0
Anzahl der CEE-Steckdosen 125 A / 400 V / 5-polig 0
Anzahl der SCHUKO-Steckdosen 1
Anzahl der Steckdosen Schweizer Norm Typ 13 0
Anzahl der Steckdosen Schweizer Norm Typ 15 0
Anzahl der Steckdosen Schweizer Norm Typ 23 0
Anzahl der Steckdosen Schweizer Norm Typ 25 0
Anzahl der Zählerfelder 0
Hauptschalter NH00
Hauptschalter-Bemessungsstrom 100 A
Anzahl der Pole Hauptschalter 3
Anzahl der Leitungsschutzschalter 12
Fehlerstrom-Typ B
Anzahl der Fehlerstrom-Schutzschalter 10 mA 0
Anzahl der Fehlerstrom-Schutzschalter 30 mA 4
Anzahl der Fehlerstrom-Schutzschalter 100 mA 0
Anzahl der Fehlerstrom-Schutzschalter 300 mA 0
Notschalter false
Schutzart (IP) IP44
Geeignet nach IEC/EN 61439-4 true
Werkstoff des Gehäuses Stahl
Breite 843 mm
Höhe 1334 mm
Tiefe 480 mm

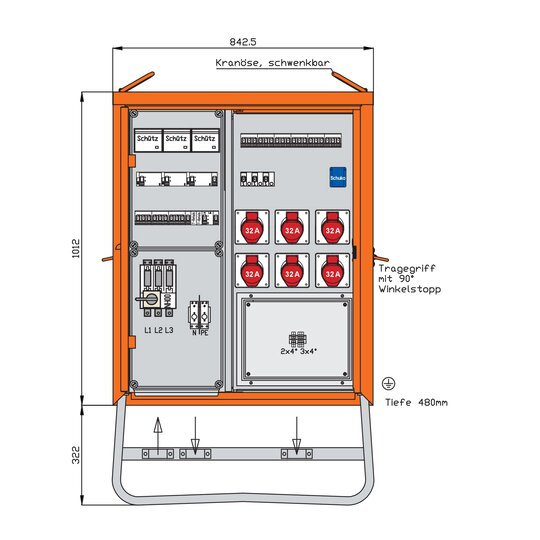

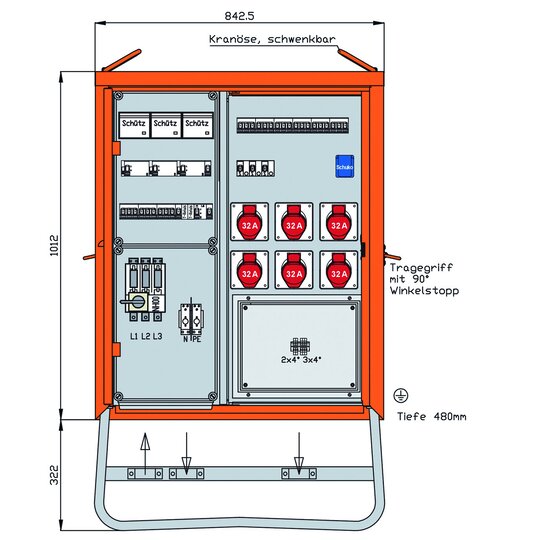

WALTHER VerteilerschrankAnschlussleistung: 69kVAnach IEC61439-4Gehäuse (H22) aus elektrolytisch-verzinktem Stahlblech mit schwermetallfreier Kunststoff-Lackierung Farbe: RAL 2004 -reinorange- mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde mit Kranösen und seitlichen Tragegriffen inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel Einbauten bis einschließlich RCD-Schutzschalter im IsolierstoffgehäuseSchutzart: IP 44Größe ca.: 1012 x 843 x 480mm / H-B-T + Untergestell-Höhe ca.: 322mmAnschluss:1 NH00-Lasttrennschalter mit Sicherungen 100A mit Bügelklemmen 10-50qmmAbgang / Absicherung:1 Leitungsschutzschalter (MCB) 1P 10A -B- -als Steuersicherung-3 Steuerschalter # Doepke RSS016-3002 Zeitrelais # Eltako MFZ123 Schütze # ABB A45 ¿ 4P 63A3 Leuchtmelder # Doepke RL230-1 -grün-3 Leitungsschutzschalter (MCB) 3P 50A -C-3 RCD-Schutzschalter 4P 63A/30mA -B- mit Hilfskontakt6 CEE-Anbaudosen 32A 5P 400V 6h mit je 1 Leitungsschutzschalter (MCB) 3P 32A -C-1 RCD-Schutzschalter 2P 25A/30mA -A-1 Schutzkontaktsteckdose 16A 2P 230V mit Leitungsschutzschalter (MCB) 1P 16A -C- 1 Steuerklemme 2 x 4qmm für Hilfskontakte1 Leitungsschutzschalter (MCB) 1P 16A -C- mit Abgangsklemme 3 x 4qmm

Baustrom_D_E_Nov2018.pdf

Montageanleitung

Download (Stand: 05.01.2025)
