Walther WV0253BER1 Beleuchtungsverteiler 44kVA RCD Typ B RCD Typ A digitale
1 Stück

Listenpreis
Art.-Nr.
3251493
EAN
4015609068555
Hersteller-Nr.
WV0253BER1
DEHA.-Nr.
5614145
eClass.-Nr.
27142605
Zolltarif-Nr.
85371098
Ausführung Verteilerschrank
Bemessungsspannung 230/400 V
Bemessungsstrom 63 A
Anschlussleistung 44 kVA
Anzahl der CEE-Steckdosen 16 A / 24 V / 2-polig 0
Anzahl der CEE-Steckdosen 16 A / 230 V / 3-polig 0
Anzahl der CEE-Steckdosen 16 A / 230 V / 5-polig 0
Anzahl der CEE-Steckdosen 16 A / 400 V / 4-polig 0
Anzahl der CEE-Steckdosen 16 A / 400 V / 5-polig 2
Anzahl der CEE-Steckdosen 32 A / 230 V / 4-polig 0
Anzahl der CEE-Steckdosen 32 A / 400 V / 4-polig 0
Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig 1
Anzahl der CEE-Steckdosen 64 A / 230 V / 4-polig 0
Anzahl der CEE-Steckdosen 63 A / 400 V / 5-polig 0
Anzahl der CEE-Steckdosen 125 A / 230 V / 4-polig 0
Anzahl der CEE-Steckdosen 125 A / 400 V / 5-polig 0
Anzahl der SCHUKO-Steckdosen 6
Anzahl der Steckdosen Schweizer Norm Typ 13 0
Anzahl der Steckdosen Schweizer Norm Typ 15 0
Anzahl der Steckdosen Schweizer Norm Typ 23 0
Anzahl der Steckdosen Schweizer Norm Typ 25 0
Anzahl der Zählerfelder 0
Hauptschalter Leistungsschalter
Hauptschalter-Bemessungsstrom 63 A
Anzahl der Pole Hauptschalter 3
Anzahl der Leitungsschutzschalter 15
Fehlerstrom-Typ B
Anzahl der Fehlerstrom-Schutzschalter 10 mA 0
Anzahl der Fehlerstrom-Schutzschalter 30 mA 2
Anzahl der Fehlerstrom-Schutzschalter 100 mA 0
Anzahl der Fehlerstrom-Schutzschalter 300 mA 0
Notschalter false
Schutzart (IP) IP44
Geeignet nach IEC/EN 61439-4 true
Werkstoff des Gehäuses Stahl
Breite 1053 mm
Höhe 1178 mm
Tiefe 390 mm

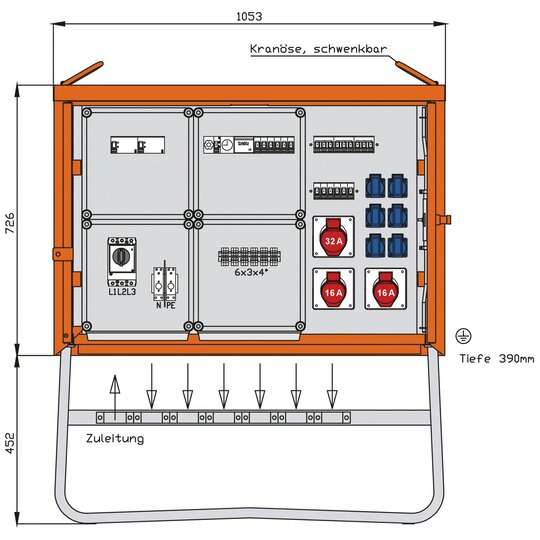

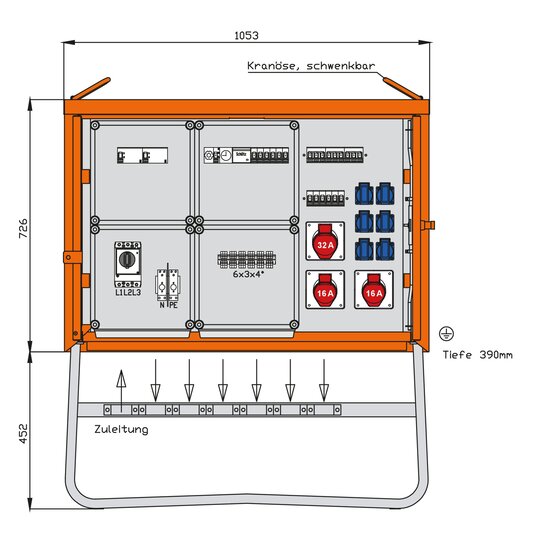

WALTHER BeleuchtungsverteilerAnschlussleistung: 44kVAnach IEC61439-4Gehäuse (H28BE) aus elektrolytisch-verzinktem Stahlblech mit schwermetallfreier Kunststoff-Lackierung Farbe: RAL 2004 -reinorange- mit Kranösen mit Doppeltür und 3-Punkt Stangenschloss mit Drehknauf und Vorrichtung für Vorhängeschloss inkl. feuerverzinktem Untergestell mit Ösen für ErdnägelEinbauten bis einschließlich RCD-Schutzschalter im IsolierstoffgehäuseSchutzart: IP 44Größe ca.: 726 x 1053 x 390mm / H-B-T + Untergestell-Höhe ca.: 452mmAnschluss:1 NH00-Lasttrennschalter mit Sicherungen 63A mit Bügelklemmen 10-50qmmAbgang / Absicherung:1 RCD-Schutzschalter 4P 63A/30mA -B-1 CEE-Anbaudose 32A 5P 400V 6h mit Leitungsschutzschalter (MCB) 3P 32A -C-2 CEE-Anbaudosen 16A 5P 400V 6h mit je 1 Leitungsschutzschalter (MCB) 3P 16A -C-6 Schutzkontaktsteckdosen 16A 2P 230V mit je 1 Leitungsschutzschalter (MCB) 1P 16A -C- 1 RCD-Schutzschalter 4P 40A/30mA -A-1 Sicherungselement 1P 6A D01 -als Steuersicherung- 1 digitale Zeitschaltuhr 1 H-O-A-Schalter1 Schütz 3P 40A 6 Leitungsschutzschalter (MCB) 1P 16A -B- mit je 1 Abgangsklemme 3 x 4qmm

Baustrom_D_E_Nov2018.pdf

Montageanleitung

Download (Stand: 11.11.2024)

KonfErkl_WV0253BER1_DE.pdf

DOC CE-Erklärung

Download (Stand: 11.11.2024)
