Walther WV0250BER1 Beleuchtungsverteiler 24kVA RCD Typ A digitale Zeitschaltuhr
1 Stück

Listenpreis
Art.-Nr.
3251490
EAN
4015609068531
Hersteller-Nr.
WV0250BER1
DEHA.-Nr.
5614142
eClass.-Nr.
27142605
Zolltarif-Nr.
85371098
Ausführung Verteilerschrank
Bemessungsspannung 230/400 V
Bemessungsstrom 35 A
Anschlussleistung 24 kVA
Anzahl der CEE-Steckdosen 16 A / 24 V / 2-polig 0
Anzahl der CEE-Steckdosen 16 A / 230 V / 3-polig 0
Anzahl der CEE-Steckdosen 16 A / 230 V / 5-polig 0
Anzahl der CEE-Steckdosen 16 A / 400 V / 4-polig 0
Anzahl der CEE-Steckdosen 16 A / 400 V / 5-polig 0
Anzahl der CEE-Steckdosen 32 A / 230 V / 4-polig 0
Anzahl der CEE-Steckdosen 32 A / 400 V / 4-polig 0
Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig 0
Anzahl der CEE-Steckdosen 64 A / 230 V / 4-polig 0
Anzahl der CEE-Steckdosen 63 A / 400 V / 5-polig 0
Anzahl der CEE-Steckdosen 125 A / 230 V / 4-polig 0
Anzahl der CEE-Steckdosen 125 A / 400 V / 5-polig 0
Anzahl der SCHUKO-Steckdosen 0
Anzahl der Steckdosen Schweizer Norm Typ 13 0
Anzahl der Steckdosen Schweizer Norm Typ 15 0
Anzahl der Steckdosen Schweizer Norm Typ 23 0
Anzahl der Steckdosen Schweizer Norm Typ 25 0
Anzahl der Zählerfelder 0
Hauptschalter DIII
Hauptschalter-Bemessungsstrom 35 A
Anzahl der Pole Hauptschalter 3
Anzahl der Leitungsschutzschalter 6
Fehlerstrom-Typ B
Anzahl der Fehlerstrom-Schutzschalter 10 mA 0
Anzahl der Fehlerstrom-Schutzschalter 30 mA 1
Anzahl der Fehlerstrom-Schutzschalter 100 mA 0
Anzahl der Fehlerstrom-Schutzschalter 300 mA 0
Notschalter false
Schutzart (IP) IP44
Geeignet nach IEC/EN 61439-4 true
Werkstoff des Gehäuses Stahl
Breite 669 mm
Höhe 1062 mm
Tiefe 390 mm

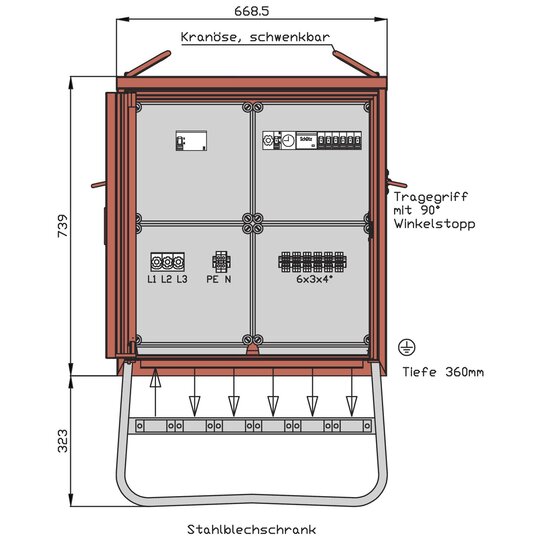

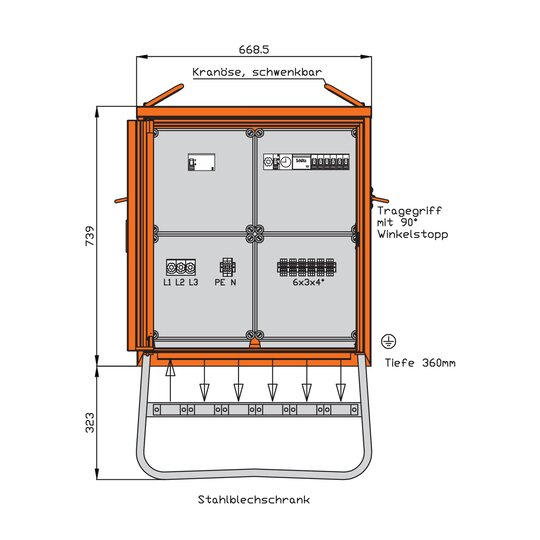

WALTHER BeleuchtungsverteilerschrankAnschlussleistung: 24kVAnach IEC61439-4Gehäuse (H06BE) aus elektrolytisch-verzinktem Stahlblech mit schwermetallfreier Kunststoff-Lackierung Farbe: RAL 2004 -reinorange- mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde mit Kranösen und seitlichen Tragegriffen inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel Einbauten bis einschließlich RCD-Schutzschalter im IsolierstoffgehäuseSchutzart: IP 44Größe ca.: 739 x 669 x 360mm / H-B-T + Untergestell-Höhe ca.: 323mmAnschluss:1 Lasttrennschalter mit Sicherungen 3P 35A D02 mit Zugangsklemme 1 x 5 x 35qmmAbgang / Absicherung:1 RCD-Schutzschalter 4P 40A/30mA1 Sicherungselement 1P 6A D01 -als Steuersicherung- 1 digitale Zeitschaltuhr 1 H-O-A-Schalter1 Schütz 3P 40A 6 Leitungsschutzschalter (MCB) 1P 16A -B- mit je 1 Abgangsklemme 3 x 4qmm

Baustrom_D_E_Nov2018.pdf

Montageanleitung

Download (Stand: 01.11.2024)

KonfErkl_WV0250BER1_DE.pdf

DOC CE-Erklärung

Download (Stand: 01.11.2024)
