Walther WEV0786R1 Endverteiler 22kVA Anbaugerätestecker 32A als Phasenwender
1 Stück

Listenpreis
Art.-Nr.
3251498
EAN
4015609068661
Hersteller-Nr.
WEV0786R1
DEHA.-Nr.
5614549
eClass.-Nr.
27142605
Zolltarif-Nr.
85371098
Ausführung Endverteilerschrank
Bemessungsspannung 230/400 V
Bemessungsstrom 32 A
Anschlussleistung 22 kVA
Anzahl der CEE-Steckdosen 16 A / 24 V / 2-polig 0
Anzahl der CEE-Steckdosen 16 A / 230 V / 3-polig 0
Anzahl der CEE-Steckdosen 16 A / 230 V / 5-polig 0
Anzahl der CEE-Steckdosen 16 A / 400 V / 4-polig 0
Anzahl der CEE-Steckdosen 16 A / 400 V / 5-polig 0
Anzahl der CEE-Steckdosen 32 A / 230 V / 4-polig 0
Anzahl der CEE-Steckdosen 32 A / 400 V / 4-polig 0
Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig 1
Anzahl der CEE-Steckdosen 64 A / 230 V / 4-polig 0
Anzahl der CEE-Steckdosen 63 A / 400 V / 5-polig 0
Anzahl der CEE-Steckdosen 125 A / 230 V / 4-polig 0
Anzahl der CEE-Steckdosen 125 A / 400 V / 5-polig 0
Anzahl der SCHUKO-Steckdosen 12
Anzahl der Steckdosen Schweizer Norm Typ 13 0
Anzahl der Steckdosen Schweizer Norm Typ 15 0
Anzahl der Steckdosen Schweizer Norm Typ 23 0
Anzahl der Steckdosen Schweizer Norm Typ 25 0
Anzahl der Zählerfelder 0
Hauptschalter ohne
Anzahl der Leitungsschutzschalter 12
Fehlerstrom-Typ B
Anzahl der Fehlerstrom-Schutzschalter 30 mA 2
Anzahl der Fehlerstrom-Schutzschalter 100 mA 0
Anzahl der Fehlerstrom-Schutzschalter 300 mA 0
Notschalter false
Schutzart (IP) IP44
Geeignet nach IEC/EN 61439-4 true
Werkstoff des Gehäuses Stahl
Breite 518 mm
Höhe 843 mm
Tiefe 360 mm

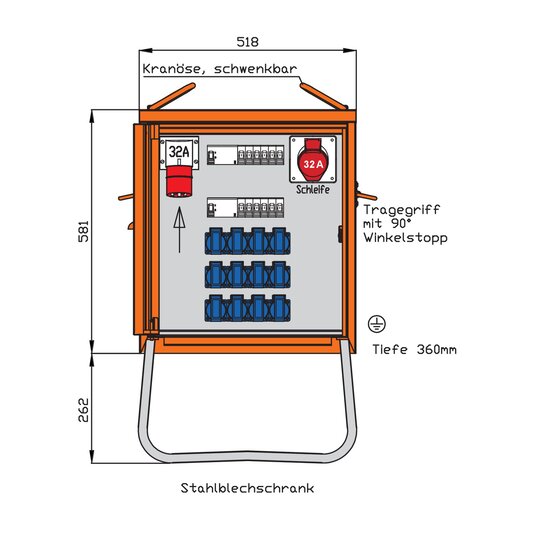

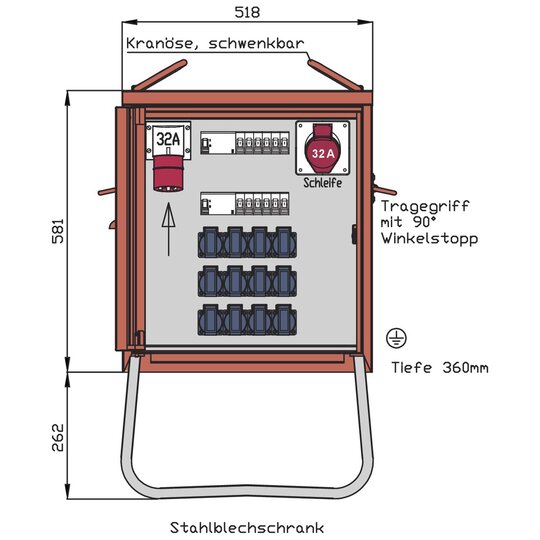

WALTHER EndverteilerschrankAnschlussleistung: 22kVAnach IEC61439-4Gehäuse (H04) aus elektrolytisch-verzinktem Stahlblech mit schwermetallfreier Kunststoff-Lackierung Farbe: RAL 2004 -reinorange- mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde mit Kranösen und seitlichen Tragegriffen inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel Schutzart: IP 44Größe ca.: 581 x 518 x 360mm / H-B-T + Untergestell-Höhe ca.: 262mmAnschluss: 1 CEE-Anbaugerätestecker 32A 5P 400V 6h mit PhasenwenderAbgang / Absicherung: 1 CEE-Anbaudose 32A 5P 400V 6h als Kabelschleife 2 RCD-Schutzschalter 4P 40A/30mA -A-12 Schutzkontaktsteckdosen 16A 2P 230V mit je 1 Leitungsschutzschalter (MCB) 1P 16A -C-

Baustrom_D_E_Nov2018.pdf

Montageanleitung

Download (Stand: 01.11.2024)
