Walther WAVM275 Anschlussverteiler in Modulbauweise
1 Stück

Ihr Nettopreis
Art.-Nr.
3251437
EAN
4015609008131
Hersteller-Nr.
WAVM275
DEHA.-Nr.
5422302
eClass.-Nr.
27142605
Zolltarif-Nr.
85371098
Ausführung Anschlussverteilerschrank
Bemessungsspannung 230/400 V
Bemessungsstrom 630 A
Anschlussleistung 436 kVA
Anzahl der CEE-Steckdosen 16 A / 24 V / 2-polig 0
Anzahl der CEE-Steckdosen 16 A / 230 V / 3-polig 0
Anzahl der CEE-Steckdosen 16 A / 230 V / 5-polig 0
Anzahl der CEE-Steckdosen 16 A / 400 V / 4-polig 0
Anzahl der CEE-Steckdosen 16 A / 400 V / 5-polig 0
Anzahl der CEE-Steckdosen 32 A / 230 V / 4-polig 0
Anzahl der CEE-Steckdosen 32 A / 400 V / 4-polig 0
Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig 0
Anzahl der CEE-Steckdosen 64 A / 230 V / 4-polig 0
Anzahl der CEE-Steckdosen 63 A / 400 V / 5-polig 0
Anzahl der CEE-Steckdosen 125 A / 230 V / 4-polig 0
Anzahl der CEE-Steckdosen 125 A / 400 V / 5-polig 0
Anzahl der SCHUKO-Steckdosen 0
Anzahl der Steckdosen Schweizer Norm Typ 13 0
Anzahl der Steckdosen Schweizer Norm Typ 15 0
Anzahl der Steckdosen Schweizer Norm Typ 23 0
Anzahl der Steckdosen Schweizer Norm Typ 25 0
Anzahl der Zählerfelder 1
Hauptschalter ohne
Anzahl der Leitungsschutzschalter 0
Anzahl der Fehlerstrom-Schutzschalter 10 mA 0
Anzahl der Fehlerstrom-Schutzschalter 30 mA 0
Anzahl der Fehlerstrom-Schutzschalter 100 mA 0
Anzahl der Fehlerstrom-Schutzschalter 300 mA 0
Notschalter false
Schutzart (IP) IP44
Geeignet nach IEC/EN 61439-4 true
Werkstoff des Gehäuses Stahl
Breite 1970 mm
Höhe 1593 mm
Tiefe 550 mm

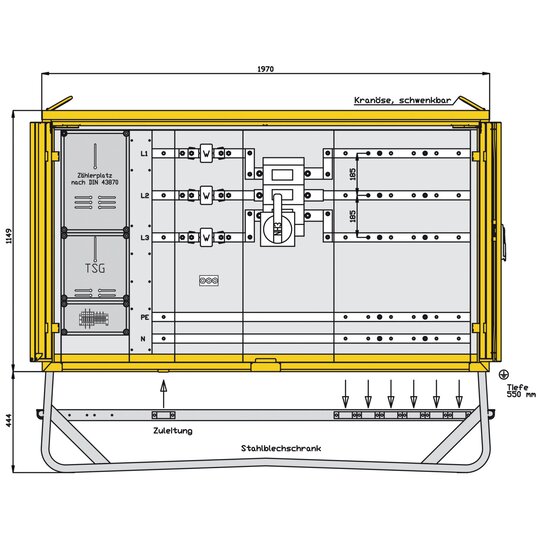

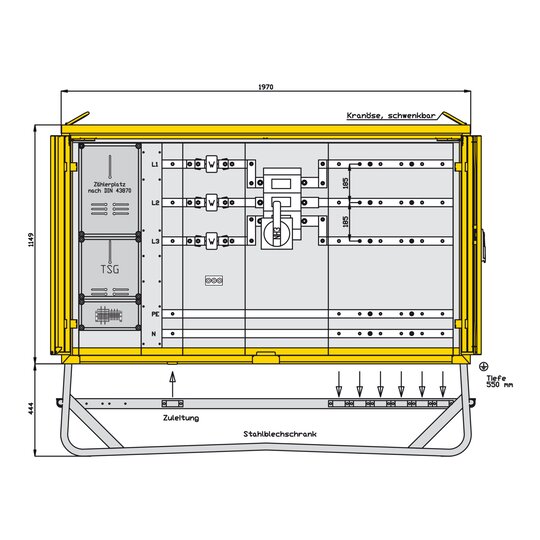

WALTHER ModulverteilerGehäuse (MB1800) aus elektrolytisch-verzinktem Stahlblech mit Lackierung RAL 2004 -reinorange- mit Kranösen mit Doppeltür und 3-Punkt-Stangenschloss sowie Schwenkhebel mit Profilhalbzylinder, Schließung G2123 sowie Kunststoff-Regenschutzkappe inkl. feuerverzinktem Untergestell mit Ösen für ErdnägelEinbauten bis einschließlich RCD-Schutzschalter schutzisoliertSchutzart : IP 44Größe ca.: 1149 x 1970 x 550mm / H-B-T + Untergestell-Höhe ca.: 444mm1 Cu-Sammelschienensystem 630A für ModulkontaktierungMessung:1 Spannungspfadsicherung 3P 6A D021 DS-Zählerplatz ohne Zähler nach DIN 43 870/21 TSG-Platz1 Einbauplatz für Zählerprüfklemme1 Wandleraufnahmevorrichtung 300mm breit auf CU-Schienensystem vorverdrahtet für EinzelwandlerHauptsicherung:1 NH3-Lasttrennschalter mit Sicherungen xxxA

Baustrom_D_E_Nov2018.pdf

Montageanleitung

Download (Stand: 05.01.2025)
