Walther WAV0251BR1 Anschlussverteilerschrank 69kVA Zählerpl
1 Stück

Listenpreis
Art.-Nr.
3251486
EAN
4015609068838
Hersteller-Nr.
WAV0251BR1
DEHA.-Nr.
5614138
eClass.-Nr.
27142605
Zolltarif-Nr.
85371098
Ausführung Anschlussverteilerschrank
Bemessungsspannung 230/400 V
Bemessungsstrom 100 A
Anschlussleistung 69 kVA
Anzahl der CEE-Steckdosen 16 A / 24 V / 2-polig 0
Anzahl der CEE-Steckdosen 16 A / 230 V / 3-polig 0
Anzahl der CEE-Steckdosen 16 A / 230 V / 5-polig 0
Anzahl der CEE-Steckdosen 16 A / 400 V / 4-polig 0
Anzahl der CEE-Steckdosen 16 A / 400 V / 5-polig 3
Anzahl der CEE-Steckdosen 32 A / 230 V / 4-polig 0
Anzahl der CEE-Steckdosen 32 A / 400 V / 4-polig 0
Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig 2
Anzahl der CEE-Steckdosen 64 A / 230 V / 4-polig 0
Anzahl der CEE-Steckdosen 63 A / 400 V / 5-polig 1
Anzahl der CEE-Steckdosen 125 A / 230 V / 4-polig 0
Anzahl der CEE-Steckdosen 125 A / 400 V / 5-polig 0
Anzahl der SCHUKO-Steckdosen 6
Anzahl der Steckdosen Schweizer Norm Typ 13 0
Anzahl der Steckdosen Schweizer Norm Typ 15 0
Anzahl der Steckdosen Schweizer Norm Typ 23 0
Anzahl der Steckdosen Schweizer Norm Typ 25 0
Anzahl der Zählerfelder 1
Hauptschalter Leistungsschalter
Hauptschalter-Bemessungsstrom 100 A
Anzahl der Pole Hauptschalter 3
Anzahl der Leitungsschutzschalter 11
Fehlerstrom-Typ B
Anzahl der Fehlerstrom-Schutzschalter 10 mA 0
Anzahl der Fehlerstrom-Schutzschalter 30 mA 2
Anzahl der Fehlerstrom-Schutzschalter 100 mA 0
Anzahl der Fehlerstrom-Schutzschalter 300 mA 1
Notschalter false
Schutzart (IP) IP44
Geeignet nach IEC/EN 61439-4 true
Werkstoff des Gehäuses Stahl
Breite 914 mm
Höhe 1297 mm
Tiefe 360 mm

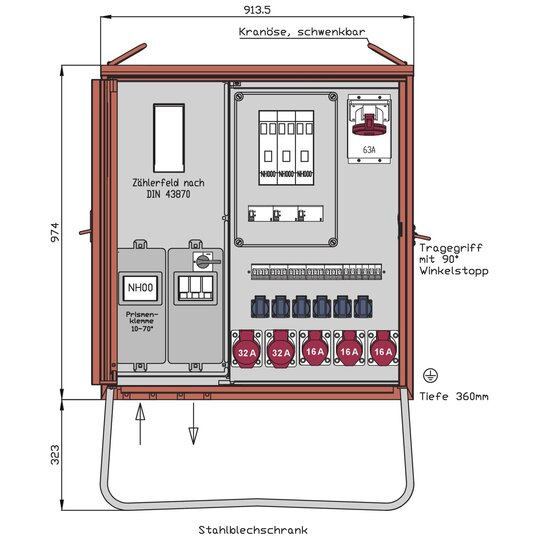

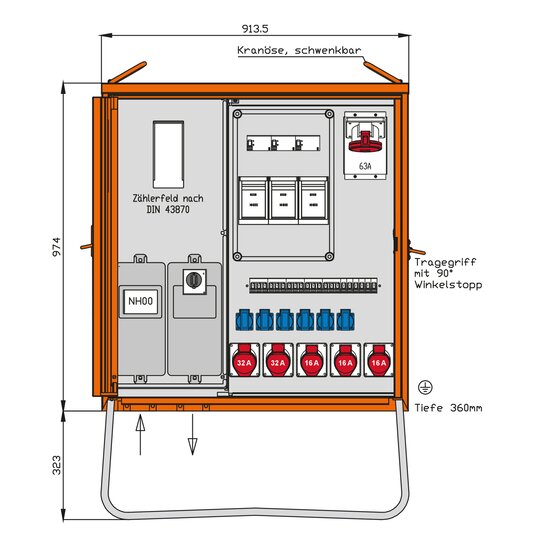

WALTHER AnschlussverteilerschrankAnschlussleistung: 69kVAnach IEC61439-4und DIN/VDE 43868/1zugelassen für die Versorgungsbereiche derVDEW-Landesgruppe Berlin-BrandenburgGehäuse (H17) aus elektrolytisch-verzinktem Stahlblech mit schwermetallfreier Kunststoff-Lackierung Farbe: RAL 2004 -reinorange- mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde mit Kranösen und seitlichen Tragegriffen inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel Einbauten bis einschließlich RCD-Schutzschalter im IsolierstoffgehäuseSchutzart: IP 44Messeinrichtung Schutzart: IP 54Größe ca.: 974 x 914 x 360mm / H-B-T + Untergestell-Höhe ca.: 323mmAnschluss:1 NH00-Sicherungslasttrennschalter 100A mit Prismenklemmen P00-70qmmMessung:1 DS-Zählerplatz ohne Zähler nach DIN 43870/2 (Zählerverdrahtung 25qmm/N=16qmm)Abgang / Absicherung:1 Leistungsschalter 3P 100A mit thermisch-magnetischem Auslöser1 Abgangsklemme 10-50qmm1 RCD-Schutzschalter 4P 63A/300mA -B- mit NH000-Sicherungslasttrennschalter 63A1 CEE-Anbaudose 63A 5P 400V 6h ohne Vorsicherung -direkt ab RCD-1 RCD-Schutzschalter 4P 63A/30mA -B- mit NH000-Sicherungslasttrennschalter 63A2 CEE-Anbaudosen 32A 5P 400V 6h mit je 1 Leitungsschutzschalter (MCB) 3P 32A -C-3 CEE-Anbaudosen 16A 5P 400V 6h mit je 1 Leitungsschutzschalter (MCB) 3P 16A -C-1 RCD-Schutzschalter 4P 40A/30mA -A- mit NH000-Sicherungslasttrennschalter 35A6 Schutzkontaktsteckdosen 16A 2P 230V mit je 1 Leitungsschutzschalter (MCB) 1P 16A -C-

Baustrom_D_E_Nov2018.pdf

Montageanleitung

Download (Stand: 01.11.2024)

KonfErkl_WAV0251BR1_DE.pdf

DOC CE-Erklärung

Download (Stand: 01.11.2024)
