Walther WAV0241R1 Anschlussverteiler
69kVA
1 Stück
- Listenpreis
- Bitte einloggen
- Art.-Nr.
- 3251497
- EAN
- 4015609067930
- Hersteller-Nr.
- WAV0241R1
- DEHA.-Nr.
- 5607549
- eClass.-Nr.
- 27142605
- Zolltarif-Nr.
- 85371098
| Ausführung | Anschlussverteilerschrank |
| Bemessungsspannung | 230/400 V |
| Bemessungsstrom | 100 A |
| Anschlussleistung | 69 kVA |
| Anzahl der CEE-Steckdosen 16 A / 24 V / 2-polig | 0 |
| Anzahl der CEE-Steckdosen 16 A / 230 V / 3-polig | 0 |
| Anzahl der CEE-Steckdosen 16 A / 230 V / 5-polig | 0 |
| Anzahl der CEE-Steckdosen 16 A / 400 V / 4-polig | 0 |
| Anzahl der CEE-Steckdosen 16 A / 400 V / 5-polig | 2 |
| Anzahl der CEE-Steckdosen 32 A / 230 V / 4-polig | 0 |
| Anzahl der CEE-Steckdosen 32 A / 400 V / 4-polig | 0 |
| Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig | 2 |
| Anzahl der CEE-Steckdosen 64 A / 230 V / 4-polig | 0 |
| Anzahl der CEE-Steckdosen 63 A / 400 V / 5-polig | 2 |
| Anzahl der CEE-Steckdosen 125 A / 230 V / 4-polig | 0 |
| Anzahl der CEE-Steckdosen 125 A / 400 V / 5-polig | 0 |
| Anzahl der SCHUKO-Steckdosen | 6 |
| Anzahl der Steckdosen Schweizer Norm Typ 13 | 0 |
| Anzahl der Steckdosen Schweizer Norm Typ 15 | 0 |
| Anzahl der Steckdosen Schweizer Norm Typ 23 | 0 |
| Anzahl der Steckdosen Schweizer Norm Typ 25 | 0 |
| Anzahl der Zählerfelder | 1 |
| Hauptschalter | Leistungsschalter |
| Hauptschalter-Bemessungsstrom | 100 A |
| Anzahl der Pole Hauptschalter | 3 |
| Anzahl der Leitungsschutzschalter | 10 |
| Fehlerstrom-Typ | B |
| Anzahl der Fehlerstrom-Schutzschalter 10 mA | 0 |
| Anzahl der Fehlerstrom-Schutzschalter 30 mA | 1 |
| Anzahl der Fehlerstrom-Schutzschalter 100 mA | 0 |
| Anzahl der Fehlerstrom-Schutzschalter 300 mA | 2 |
| Notschalter | false |
| Schutzart (IP) | IP44 |
| Geeignet nach IEC/EN 61439-4 | true |
| Werkstoff des Gehäuses | Stahl |
| Breite | 914 mm |
| Höhe | 1297 mm |
| Tiefe | 360 mm |

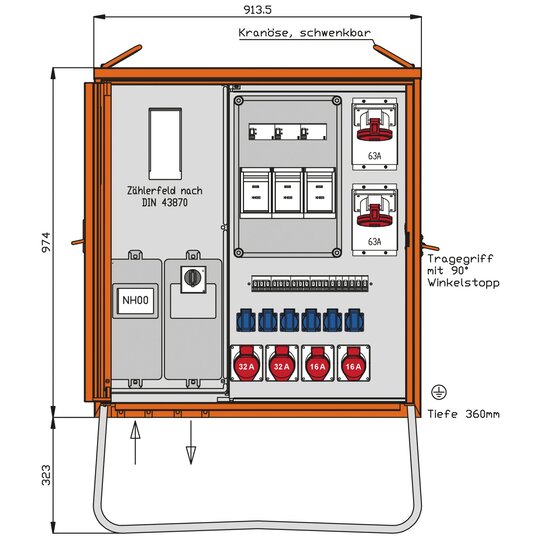

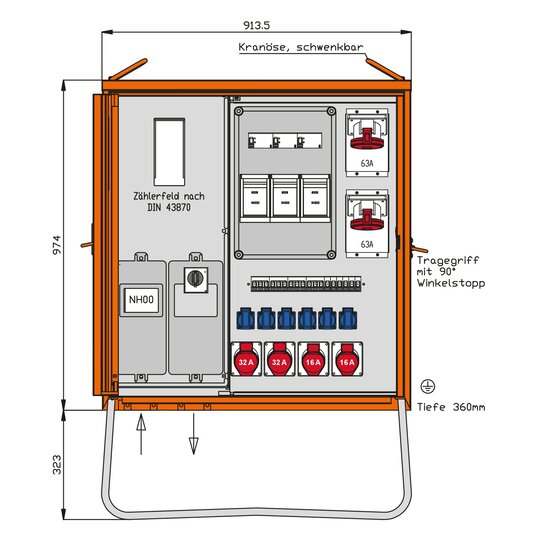

WALTHER AnschlussverteilerschrankAnschlussleistung: 69kVAnach IEC61439-4und DIN/VDE 43868/1Gehäuse (H17) aus elektrolytisch-verzinktem Stahlblech mit schwermetallfreier Kunststoff-Lackierung Farbe: RAL 2004 -reinorange- mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde mit Kranösen und seitlichen Tragegriffen inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel Einbauten bis einschließlich RCD-Schutzschalter im IsolierstoffgehäuseSchutzart: IP 44Messeinrichtung Schutzart: IP 54Größe ca.: 974 x 914 x 360mm / H-B-T + Untergestell-Höhe ca.: 323mmAnschluss:1 NH00-Sicherungslasttrennschalter 100A mit Bügelklemmen 10-50qmmMessung:1 DS-Zählerplatz ohne Zähler nach DIN 43870/2Abgang / Absicherung:1 Leistungsschalter 3P 100A mit thermisch-magnetischem Auslöser1 Abgangsklemme 10-50qmm2 RCD-Schutzschalter 4P 63A/300mA -B- mit je 1 NH000-Sicherungslasttrennschalter 63A 2 CEE-Anbaudosen 63A 5P 400V 6h ohne Vorsicherungen -direkt ab RCD-1 RCD-Schutzschalter 4P 63A/30mA -B- mit NH000-Sicherungslasttrennschalter 63A 2 CEE-Anbaudosen 32A 5P 400V 6h mit je 1 Leitungsschutzschalter (MCB) 3P 32A -C-2 CEE-Anbaudosen 16A 5P 400V 6h mit je 1 Leitungsschutzschalter (MCB) 3P 16A -C-6 Schutzkontaktsteckdosen 16A 2P 230V mit je 1 Leitungsschutzschalter (MCB) 1P 16A -C-
