Walther WAV0179-OE2 Anschlussverteiler
44kVA
1 Stück
- Listenpreis
- Bitte einloggen
- Art.-Nr.
- 3251429
- EAN
- 4015609727841
- Hersteller-Nr.
- WAV0179-OE2
- DEHA.-Nr.
- 5422288
- eClass.-Nr.
- 27142605
- Zolltarif-Nr.
- 85371098
| Ausführung | Anschlussverteilerschrank |
| Bemessungsspannung | 230/400 V |
| Bemessungsstrom | 63 A |
| Anschlussleistung | 44 kVA |
| Anzahl der CEE-Steckdosen 16 A / 24 V / 2-polig | 0 |
| Anzahl der CEE-Steckdosen 16 A / 230 V / 3-polig | 0 |
| Anzahl der CEE-Steckdosen 16 A / 230 V / 5-polig | 0 |
| Anzahl der CEE-Steckdosen 16 A / 400 V / 4-polig | 0 |
| Anzahl der CEE-Steckdosen 16 A / 400 V / 5-polig | 3 |
| Anzahl der CEE-Steckdosen 32 A / 230 V / 4-polig | 0 |
| Anzahl der CEE-Steckdosen 32 A / 400 V / 4-polig | 0 |
| Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig | 2 |
| Anzahl der CEE-Steckdosen 64 A / 230 V / 4-polig | 0 |
| Anzahl der CEE-Steckdosen 63 A / 400 V / 5-polig | 1 |
| Anzahl der CEE-Steckdosen 125 A / 230 V / 4-polig | 0 |
| Anzahl der CEE-Steckdosen 125 A / 400 V / 5-polig | 0 |
| Anzahl der SCHUKO-Steckdosen | 6 |
| Anzahl der Steckdosen Schweizer Norm Typ 13 | 0 |
| Anzahl der Steckdosen Schweizer Norm Typ 15 | 0 |
| Anzahl der Steckdosen Schweizer Norm Typ 23 | 0 |
| Anzahl der Steckdosen Schweizer Norm Typ 25 | 0 |
| Anzahl der Zählerfelder | 1 |
| Hauptschalter | NH00 |
| Hauptschalter-Bemessungsstrom | 63 A |
| Anzahl der Pole Hauptschalter | 3 |
| Anzahl der Leitungsschutzschalter | 11 |
| Fehlerstrom-Typ | A |
| Anzahl der Fehlerstrom-Schutzschalter 10 mA | 0 |
| Anzahl der Fehlerstrom-Schutzschalter 30 mA | 1 |
| Anzahl der Fehlerstrom-Schutzschalter 100 mA | 0 |
| Anzahl der Fehlerstrom-Schutzschalter 300 mA | 1 |
| Notschalter | false |
| Schutzart (IP) | IP44 |
| Geeignet nach IEC/EN 61439-4 | true |
| Werkstoff des Gehäuses | Stahl |
| Breite | 803 mm |
| Höhe | 1297 mm |
| Tiefe | 360 mm |

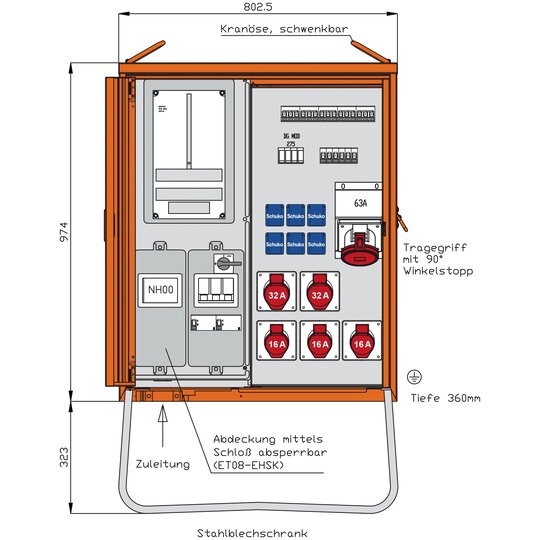

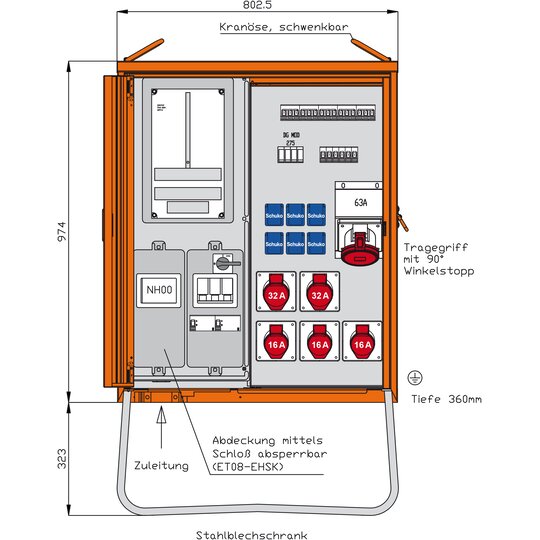

WALTHER AnschlussverteilerschrankAnschlussleistung: 44kVAnach EN 61439-4 vorgesehen für die Versorgungsbereiche:WienGehäuse (H16) aus elektrolytisch-verzinktem Stahlblech mit schwermetallfreier Kunststoff-Lackierung Farbe: RAL 2004 ?reinorange- mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde mit Kranösen und seitlichen Tragegriffen inkl. feuerverzinktem Untergestell mit Ösen für ErdnägelEinbauten bis einschließlich RCD-Schutzschalter im IsolierstoffgehäuseSchutzart : IP 44Größe ca.: 974 x 803 x 360mm / H-B-T + Untergestell-Höhe ca.: 323mmAnschluss:1 NH00-Sicherungslasttrennschalter 80A mit Zugangsklemme 5 x 6-70qmm absperrbar (mit Schloss ET08-EHSK) Messung:1 Überspannungsableiter 3+1 Kl.C (25-125A)1 DS-Zählerplatz ohne Zähler (Zählerbrett) mit Zählerklemmleiste (Zählerverdrahtung = 16qmm)Abgang / Absicherung:1 NH00-Lasttrennschalter mit Sicherungen 63A 1 RCD-Schutzschalter 4P 100A/300mA umrichterfest (Doepke DFS4 100/0,3-A UFS)1 CEE-Anbaudose 63A 5P 400V 6h ohne Vorsicherung ?direkt ab RCD-1 RCD-Schutzschalter 4P 63A/30mA thermisch fest (Doepke DFS4 63/0,03-A TF)2 CEE-Anbaudosen 32A 5P 400V 6h mit je 1 Leitungsschutzschalter (MCB) 3P 32A -C-3 CEE-Anbaudosen 16A 5P 400V 6h mit je 1 Leitungsschutzschalter (MCB) 3P 16A -C-6 Schutzkontaktsteckdosen 16A 2P 230V mit je 1 Leitungsschutzschalter (MCB) 1P 16A -C-
Baustrom_D_E_Nov2018.pdfMontageanleitung
Download
(Stand: 26.10.2024)
|
