Walther WAV0179-OE1 Anschlussverteiler 44kVA
1 Stück

Listenpreis
Art.-Nr.
3251428
EAN
4015609727834
Hersteller-Nr.
WAV0179-OE1
DEHA.-Nr.
5422287
eClass.-Nr.
27142605
Zolltarif-Nr.
85371098
Ausführung Anschlussverteilerschrank
Bemessungsspannung 230/400 V
Bemessungsstrom 63 A
Anschlussleistung 44 kVA
Anzahl der CEE-Steckdosen 16 A / 24 V / 2-polig 0
Anzahl der CEE-Steckdosen 16 A / 230 V / 3-polig 0
Anzahl der CEE-Steckdosen 16 A / 230 V / 5-polig 0
Anzahl der CEE-Steckdosen 16 A / 400 V / 4-polig 0
Anzahl der CEE-Steckdosen 16 A / 400 V / 5-polig 3
Anzahl der CEE-Steckdosen 32 A / 230 V / 4-polig 0
Anzahl der CEE-Steckdosen 32 A / 400 V / 4-polig 0
Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig 2
Anzahl der CEE-Steckdosen 64 A / 230 V / 4-polig 0
Anzahl der CEE-Steckdosen 63 A / 400 V / 5-polig 1
Anzahl der CEE-Steckdosen 125 A / 230 V / 4-polig 0
Anzahl der CEE-Steckdosen 125 A / 400 V / 5-polig 0
Anzahl der SCHUKO-Steckdosen 6
Anzahl der Steckdosen Schweizer Norm Typ 13 0
Anzahl der Steckdosen Schweizer Norm Typ 15 0
Anzahl der Steckdosen Schweizer Norm Typ 23 0
Anzahl der Steckdosen Schweizer Norm Typ 25 0
Anzahl der Zählerfelder 1
Hauptschalter NH00
Hauptschalter-Bemessungsstrom 63 A
Anzahl der Pole Hauptschalter 3
Anzahl der Leitungsschutzschalter 11
Fehlerstrom-Typ A
Anzahl der Fehlerstrom-Schutzschalter 10 mA 0
Anzahl der Fehlerstrom-Schutzschalter 30 mA 1
Anzahl der Fehlerstrom-Schutzschalter 100 mA 0
Anzahl der Fehlerstrom-Schutzschalter 300 mA 1
Notschalter false
Schutzart (IP) IP44
Geeignet nach IEC/EN 61439-4 true
Werkstoff des Gehäuses Stahl
Breite 803 mm
Höhe 1297 mm
Tiefe 360 mm

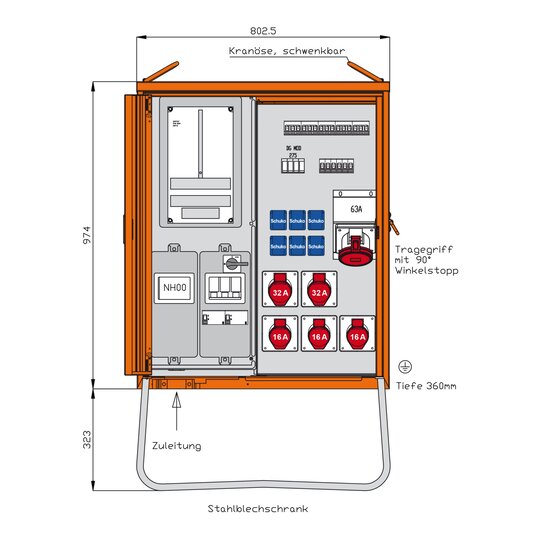

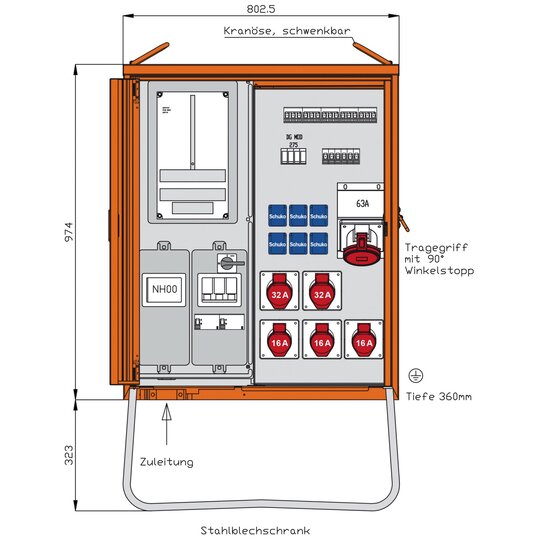

WALTHER AnschlussverteilerschrankAnschlussleistung: 44kVAnach EN 61439-4 vorgesehen für die Versorgungsbereiche:OberösterreichSalzburgGehäuse (H16) aus elektrolytisch-verzinktem Stahlblech mit schwermetallfreier Kunststoff-Lackierung Farbe: RAL 2004 ?reinorange- mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde mit Kranösen und seitlichen Tragegriffen inkl. feuerverzinktem Untergestell mit Ösen für ErdnägelEinbauten bis einschließlich RCD-Schutzschalter im IsolierstoffgehäuseSchutzart : IP 44Größe ca.: 974 x 803 x 360mm / H-B-T + Untergestell-Höhe ca.: 323mmAnschluss:1 NH00-Sicherungslasttrennschalter 80A mit Zugangsklemme 5 x 6-70qmmMessung:1 Überspannungsableiter 3+1 Kl.C (25-125A)1 DS-Zählerplatz ohne Zähler (Zählerbrett) mit Zählerklemmleiste 4P 130A inkl. Kontaktstifte (Zählerverdrahtung = 25qmm)Abgang / Absicherung:1 NH00-Lasttrennschalter mit Sicherungen 63A 1 RCD-Schutzschalter 4P 100A/300mA umrichterfest (Doepke DFS4 100/0,3-A UFS)1 CEE-Anbaudose 63A 5P 400V 6h ohne Vorsicherung ?direkt ab RCD-1 RCD-Schutzschalter 4P 63A/30mA thermisch fest (Doepke DFS4 63/0,03-A TF)2 CEE-Anbaudosen 32A 5P 400V 6h mit je 1 Leitungsschutzschalter (MCB) 3P 32A -C-3 CEE-Anbaudosen 16A 5P 400V 6h mit je 1 Leitungsschutzschalter (MCB) 3P 16A -C-6 Schutzkontaktsteckdosen 16A 2P 230V mit je 1 Leitungsschutzschalter (MCB) 1P 16A -C-

Baustrom_D_E_Nov2018.pdf

Montageanleitung

Download (Stand: 11.11.2024)
