Walther WAV0101CH Anschlussverteiler
44kVA
1 Stück
- Ihr Nettopreis
- Bitte einloggen
- Art.-Nr.
- 3251421
- EAN
- 4015609530045
- Hersteller-Nr.
- WAV0101CH
- DEHA.-Nr.
- 5422279
- eClass.-Nr.
- 27142605
- Zolltarif-Nr.
- 85371098
| Ausführung | Anschlussverteilerschrank |
| Bemessungsspannung | 230/400 V |
| Bemessungsstrom | 63 A |
| Anschlussleistung | 44 kVA |
| Anzahl der CEE-Steckdosen 16 A / 24 V / 2-polig | 0 |
| Anzahl der CEE-Steckdosen 16 A / 230 V / 3-polig | 0 |
| Anzahl der CEE-Steckdosen 16 A / 230 V / 5-polig | 0 |
| Anzahl der CEE-Steckdosen 16 A / 400 V / 4-polig | 0 |
| Anzahl der CEE-Steckdosen 16 A / 400 V / 5-polig | 2 |
| Anzahl der CEE-Steckdosen 32 A / 230 V / 4-polig | 0 |
| Anzahl der CEE-Steckdosen 32 A / 400 V / 4-polig | 0 |
| Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig | 1 |
| Anzahl der CEE-Steckdosen 64 A / 230 V / 4-polig | 0 |
| Anzahl der CEE-Steckdosen 63 A / 400 V / 5-polig | 0 |
| Anzahl der CEE-Steckdosen 125 A / 230 V / 4-polig | 0 |
| Anzahl der CEE-Steckdosen 125 A / 400 V / 5-polig | 0 |
| Anzahl der SCHUKO-Steckdosen | 0 |
| Anzahl der Steckdosen Schweizer Norm Typ 13 | 0 |
| Anzahl der Steckdosen Schweizer Norm Typ 15 | 0 |
| Anzahl der Steckdosen Schweizer Norm Typ 23 | 2 |
| Anzahl der Steckdosen Schweizer Norm Typ 25 | 1 |
| Anzahl der Zählerfelder | 1 |
| Hauptschalter | Leistungsschalter |
| Hauptschalter-Bemessungsstrom | 63 A |
| Anzahl der Pole Hauptschalter | 3 |
| Anzahl der Leitungsschutzschalter | 6 |
| Fehlerstrom-Typ | A |
| Anzahl der Fehlerstrom-Schutzschalter 10 mA | 0 |
| Anzahl der Fehlerstrom-Schutzschalter 30 mA | 1 |
| Anzahl der Fehlerstrom-Schutzschalter 100 mA | 0 |
| Anzahl der Fehlerstrom-Schutzschalter 300 mA | 0 |
| Notschalter | false |
| Schutzart (IP) | IP44 |
| Geeignet nach IEC/EN 61439-4 | true |
| Werkstoff des Gehäuses | Stahl |
| Breite | 669 mm |
| Höhe | 974 mm |
| Tiefe | 360 mm |

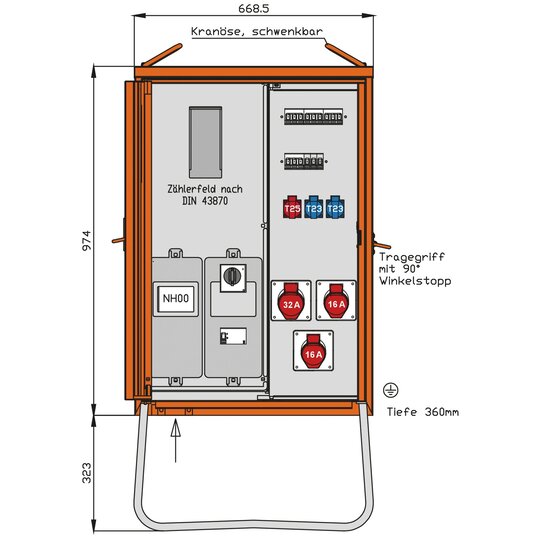

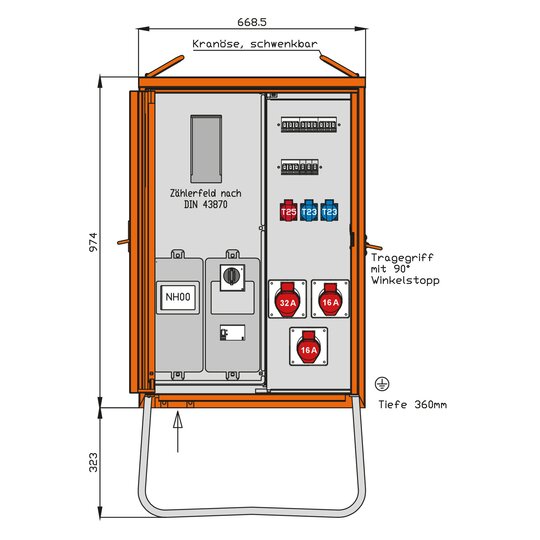

WALTHER AnschlussverteilerschrankAnschlussleistung: 44kVAnach IEC61439-4Gehäuse (H14) aus elektrolytisch-verzinktem Stahlblech mit schwermetallfreier Kunststoff-Lackierung Farbe: RAL 3000 -feuerrot- mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde mit Kranösen und seitlichen Tragegriffen inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel Einbauten bis einschließlich RCD-Schutzschalter im IsolierstoffgehäuseSchutzart: IP 44Messeinrichtung Schutzart: IP 54Größe ca.: 974 x 669 x 360mm / H-B-T + Untergestell-Höhe ca.: 323mmAnschluss:1 NH00-Sicherungslasttrennschalter 63A mit Bügelklemmen 10-50qmmMessung:1 DS-Zählerplatz ohne Zähler nach DIN 43870/2Abgang / Absicherung:1 Leistungsschalter 3P 63A mit thermisch-magnetischem Auslöser1 RCD-Schutzschalter 4P 63A/30mA -A-1 CEE-Anbaudose 32A 5P 400V 6h mit Leitungsschutzschalter (MCB) 3P 32A -C-2 CEE-Anbaudosen 16A 5P 400V 6h mit je 1 Leitungsschutzschalter (MCB) 3P 16A -C-1 Anbaudose Typ 25 mit Leitungsschutzschalter (MCB) 3P 16A -C-2 Anbaudosen Typ 23 mit je 1 Leitungsschutzschalter (MCB) 1P 16A -C-
Baustrom_D_E_Nov2018.pdfMontageanleitung
Download
(Stand: 05.01.2025)
|
