Walther WAV0100-OE1 Anschlussverteiler
24kVA
1 Stück
- Listenpreis
- Bitte einloggen
- Art.-Nr.
- 3251418
- EAN
- 4015609727865
- Hersteller-Nr.
- WAV0100-OE1
- DEHA.-Nr.
- 5422275
- eClass.-Nr.
- 27142605
- Zolltarif-Nr.
- 85371098
| Ausführung | Anschlussverteilerschrank |
| Bemessungsspannung | 230/400 V |
| Bemessungsstrom | 35 A |
| Anschlussleistung | 24 kVA |
| Anzahl der CEE-Steckdosen 16 A / 24 V / 2-polig | 0 |
| Anzahl der CEE-Steckdosen 16 A / 230 V / 3-polig | 0 |
| Anzahl der CEE-Steckdosen 16 A / 230 V / 5-polig | 0 |
| Anzahl der CEE-Steckdosen 16 A / 400 V / 4-polig | 0 |
| Anzahl der CEE-Steckdosen 16 A / 400 V / 5-polig | 1 |
| Anzahl der CEE-Steckdosen 32 A / 230 V / 4-polig | 0 |
| Anzahl der CEE-Steckdosen 32 A / 400 V / 4-polig | 0 |
| Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig | 1 |
| Anzahl der CEE-Steckdosen 64 A / 230 V / 4-polig | 0 |
| Anzahl der CEE-Steckdosen 63 A / 400 V / 5-polig | 0 |
| Anzahl der CEE-Steckdosen 125 A / 230 V / 4-polig | 0 |
| Anzahl der CEE-Steckdosen 125 A / 400 V / 5-polig | 0 |
| Anzahl der SCHUKO-Steckdosen | 3 |
| Anzahl der Steckdosen Schweizer Norm Typ 13 | 0 |
| Anzahl der Steckdosen Schweizer Norm Typ 15 | 0 |
| Anzahl der Steckdosen Schweizer Norm Typ 23 | 0 |
| Anzahl der Steckdosen Schweizer Norm Typ 25 | 0 |
| Anzahl der Zählerfelder | 1 |
| Hauptschalter | sonstige |
| Hauptschalter-Bemessungsstrom | 35 A |
| Anzahl der Pole Hauptschalter | 3 |
| Anzahl der Leitungsschutzschalter | 5 |
| Fehlerstrom-Typ | A |
| Anzahl der Fehlerstrom-Schutzschalter 10 mA | 0 |
| Anzahl der Fehlerstrom-Schutzschalter 30 mA | 1 |
| Anzahl der Fehlerstrom-Schutzschalter 100 mA | 0 |
| Anzahl der Fehlerstrom-Schutzschalter 300 mA | 0 |
| Notschalter | false |
| Schutzart (IP) | IP44 |
| Geeignet nach IEC/EN 61439-4 | true |
| Werkstoff des Gehäuses | Stahl |
| Breite | 483 mm |
| Höhe | 1410 mm |
| Tiefe | 265 mm |

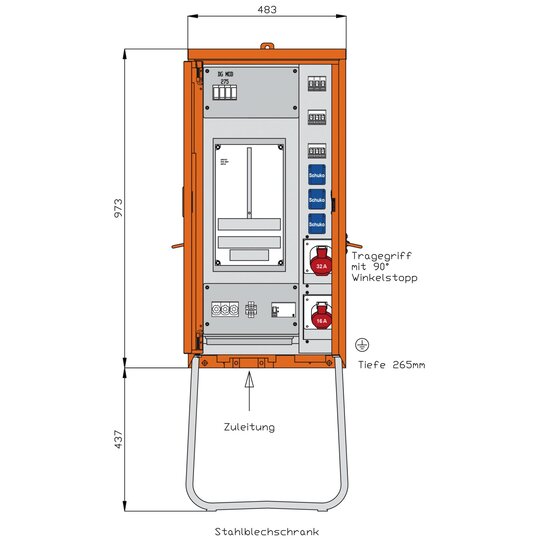

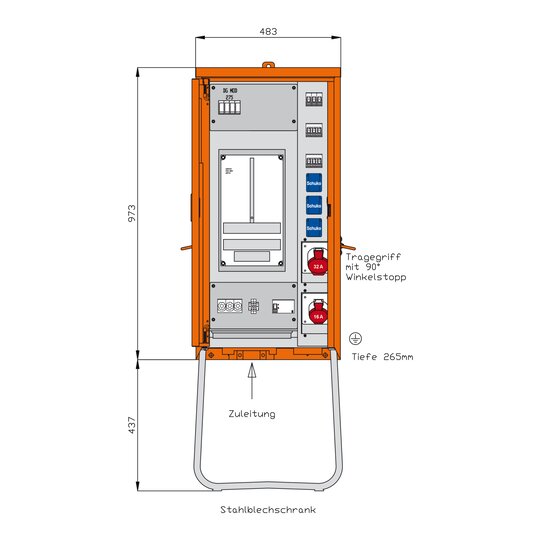

WALTHER AnschlussverteilerschrankAnschlussleistung: 24kVAnach EN 61439-4 vorgesehen für die Versorgungsbereiche:OberösterreichSalzburgKärnten ienGehäuse (H12) aus elektrolytisch-verzinktem Stahlblech mit schwermetallfreier Kunststoff-Lackierung Farbe: RAL 2004 ?reinorange- mit Wandbefestigungslasche mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde mit seitlichen Tragegriffen inkl. feuerverzinktem Untergestell mit Ösen für ErdnägelEinbauten bis einschließlich RCD-Schutzschalter im IsolierstoffgehäuseSchutzart : IP 44Größe ca.: 973 x 483 x 265mm / H-B-T + Untergestell-Höhe ca.: 437mmAnschluss:1 Sicherungslasttrennschalter 3P 35A D02 mit nicht auswechselbaren Passeinsätzen mit Zugangsklemme 1,5 - 35qmmMessung:1 Überspannungsableiter 3+1 Kl.C1 DS-Zählerplatz ohne Zähler (Zählerbrett) mit Zählersteckleiste und isolierten AEH im MessfeldAbgang / Absicherung:1 RCD-Schutzschalter 4P 40A/30mA thermisch fest (Doepke DFS4 40/0,03-A TF)1 CEE-Anbaudose 32A 5P 400V 6h mit Leitungsschutzschalter (MCB) 3P 32A -C-1 CEE-Anbaudose 16A 5P 400V 6h mit Leitungsschutzschalter (MCB) 3P 16A -C-3 Schutzkontaktsteckdosen 16A 2P 230V mit je 1 Leitungsschutzschalter (MCB) 1P 16A -C-
Baustrom_D_E_Nov2018.pdfMontageanleitung
Download
(Stand: 11.11.2024)
|
