Walther WA0040TSG Anschlussschrank
173kVA
1 Stück
- Listenpreis
- Bitte einloggen
- Art.-Nr.
- 3251411
- EAN
- 4015609751082
- Hersteller-Nr.
- WA0040TSG
- DEHA.-Nr.
- 5422268
- eClass.-Nr.
- 27142605
- Zolltarif-Nr.
- 85371098
| Ausführung | Anschlussschrank |
| Bemessungsspannung | 230/400 V |
| Bemessungsstrom | 250 A |
| Anschlussleistung | 173 kVA |
| Anzahl der CEE-Steckdosen 16 A / 24 V / 2-polig | 0 |
| Anzahl der CEE-Steckdosen 16 A / 230 V / 3-polig | 0 |
| Anzahl der CEE-Steckdosen 16 A / 230 V / 5-polig | 0 |
| Anzahl der CEE-Steckdosen 16 A / 400 V / 4-polig | 0 |
| Anzahl der CEE-Steckdosen 16 A / 400 V / 5-polig | 0 |
| Anzahl der CEE-Steckdosen 32 A / 230 V / 4-polig | 0 |
| Anzahl der CEE-Steckdosen 32 A / 400 V / 4-polig | 0 |
| Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig | 0 |
| Anzahl der CEE-Steckdosen 64 A / 230 V / 4-polig | 0 |
| Anzahl der CEE-Steckdosen 63 A / 400 V / 5-polig | 0 |
| Anzahl der CEE-Steckdosen 125 A / 230 V / 4-polig | 0 |
| Anzahl der CEE-Steckdosen 125 A / 400 V / 5-polig | 0 |
| Anzahl der SCHUKO-Steckdosen | 0 |
| Anzahl der Steckdosen Schweizer Norm Typ 13 | 0 |
| Anzahl der Steckdosen Schweizer Norm Typ 15 | 0 |
| Anzahl der Steckdosen Schweizer Norm Typ 23 | 0 |
| Anzahl der Steckdosen Schweizer Norm Typ 25 | 0 |
| Anzahl der Zählerfelder | 1 |
| Hauptschalter | NH1 |
| Hauptschalter-Bemessungsstrom | 250 A |
| Anzahl der Pole Hauptschalter | 3 |
| Anzahl der Leitungsschutzschalter | 0 |
| Anzahl der Fehlerstrom-Schutzschalter 10 mA | 0 |
| Anzahl der Fehlerstrom-Schutzschalter 30 mA | 0 |
| Anzahl der Fehlerstrom-Schutzschalter 100 mA | 0 |
| Anzahl der Fehlerstrom-Schutzschalter 300 mA | 0 |
| Notschalter | false |
| Schutzart (IP) | IP44 |
| Geeignet nach IEC/EN 61439-4 | true |
| Werkstoff des Gehäuses | Stahl |
| Breite | 1359 mm |
| Höhe | 1486 mm |
| Tiefe | 390 mm |

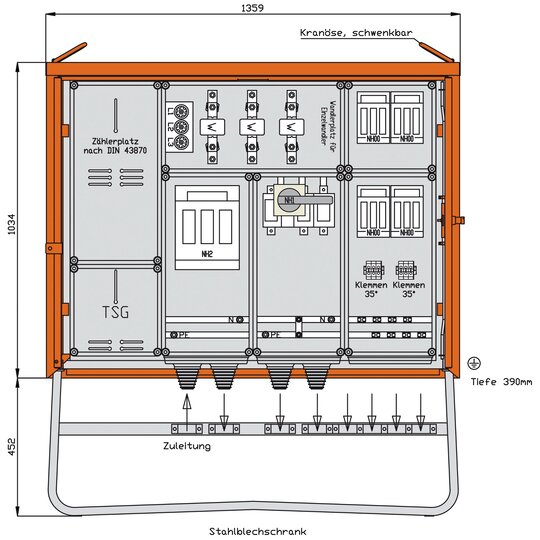

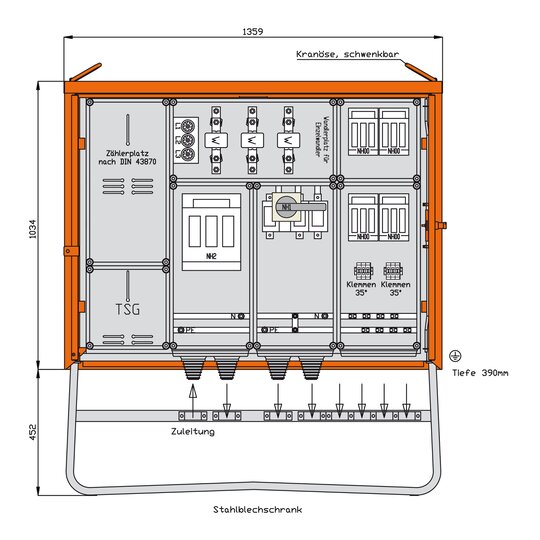

WALTHER AnschlussschrankAnschlussleistung: 173kVAnach IEC61439-4und DIN/VDE 43868/1Gehäuse (H30) aus elektrolytisch-verzinktem Stahlblech mit schwermetallfreier Kunststoff-Lackierung Farbe: RAL 2004 -reinorange- mit Doppeltür und 3-Punkt Stangenschloss mit Drehknauf und Vorrichtung für Vorhängeschloss mit Kranösen inkl. feuerverzinktem Untergestell mit Ösen für ErdnägelEinbauten im IsolierstoffgehäuseSchutzart : IP 44Messeinrichtung Schutzart : IP 54Größe ca.: 1034 x 1359 x 390mm / H-B-T + Untergestell-Höhe ca.: 452mmAnschluss:1 NH2-Sicherungslasttrennschalter 355A mit Bolzenanschluss M10Messung:1 Spannungspfadsicherung 3P 6A -DIAZED-1 DS-Zählerplatz ohne Zähler nach DIN 43870/21 Wandleraufnahmevorrichtung mit Cu-Schienen und ISO-Stützern vorverdrahtet für Einzelwandler1 TSG-Einbauplatz ca.: 300 x 300mm Abgang / Absicherung:1 NH1-Lasttrennschalter mit Sicherungen 250A mit Bolzenanschluss M102 NH00-Sicherungslasttrennschalter 100A mit je 1 Bügelklemme 10-50qmm2 NH00-Sicherungslasttrennschalter 100A mit je 1 Reihenklemme bis 35qmm
Baustrom_D_E_Nov2018.pdfMontageanleitung
Download
(Stand: 11.11.2024)
|
