Walther WA0034TSG-CH Anschlussschrank
277kVA
1 Stück
- Listenpreis
- Bitte einloggen
- Art.-Nr.
- 3251410
- EAN
- 4015609733408
- Hersteller-Nr.
- WA0034TSG-CH
- DEHA.-Nr.
- 5422267
- eClass.-Nr.
- 27142605
- Zolltarif-Nr.
- 85371098
| Ausführung | Anschlussschrank |
| Bemessungsspannung | 400 V |
| Bemessungsstrom | 400 A |
| Anschlussleistung | 277 kVA |
| Anzahl der CEE-Steckdosen 16 A / 24 V / 2-polig | 0 |
| Anzahl der CEE-Steckdosen 16 A / 230 V / 3-polig | 0 |
| Anzahl der CEE-Steckdosen 16 A / 230 V / 5-polig | 0 |
| Anzahl der CEE-Steckdosen 16 A / 400 V / 4-polig | 0 |
| Anzahl der CEE-Steckdosen 16 A / 400 V / 5-polig | 0 |
| Anzahl der CEE-Steckdosen 32 A / 230 V / 4-polig | 0 |
| Anzahl der CEE-Steckdosen 32 A / 400 V / 4-polig | 0 |
| Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig | 0 |
| Anzahl der CEE-Steckdosen 64 A / 230 V / 4-polig | 0 |
| Anzahl der CEE-Steckdosen 63 A / 400 V / 5-polig | 0 |
| Anzahl der CEE-Steckdosen 125 A / 230 V / 4-polig | 0 |
| Anzahl der CEE-Steckdosen 125 A / 400 V / 5-polig | 0 |
| Anzahl der SCHUKO-Steckdosen | 0 |
| Anzahl der Steckdosen Schweizer Norm Typ 13 | 0 |
| Anzahl der Steckdosen Schweizer Norm Typ 15 | 0 |
| Anzahl der Steckdosen Schweizer Norm Typ 23 | 0 |
| Anzahl der Steckdosen Schweizer Norm Typ 25 | 0 |
| Anzahl der Zählerfelder | 1 |
| Hauptschalter | NH2 |
| Hauptschalter-Bemessungsstrom | 400 A |
| Anzahl der Pole Hauptschalter | 3 |
| Anzahl der Leitungsschutzschalter | 0 |
| Anzahl der Fehlerstrom-Schutzschalter 10 mA | 0 |
| Anzahl der Fehlerstrom-Schutzschalter 30 mA | 0 |
| Anzahl der Fehlerstrom-Schutzschalter 100 mA | 0 |
| Anzahl der Fehlerstrom-Schutzschalter 300 mA | 0 |
| Notschalter | false |
| Schutzart (IP) | IP44 |
| Geeignet nach IEC/EN 61439-4 | true |
| Werkstoff des Gehäuses | Stahl |
| Breite | 720 mm |
| Höhe | 1840 mm |
| Tiefe | 390 mm |

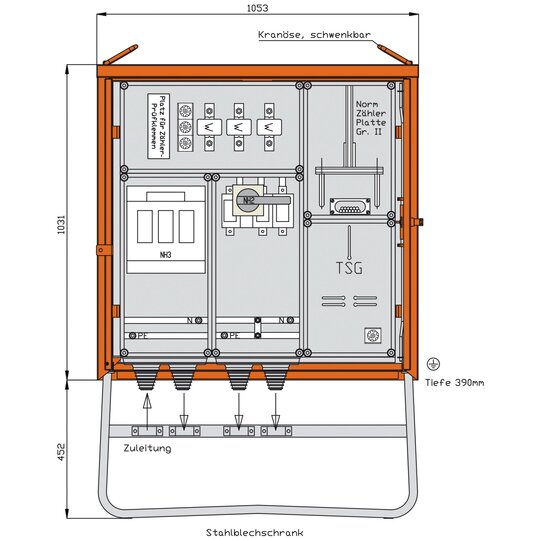

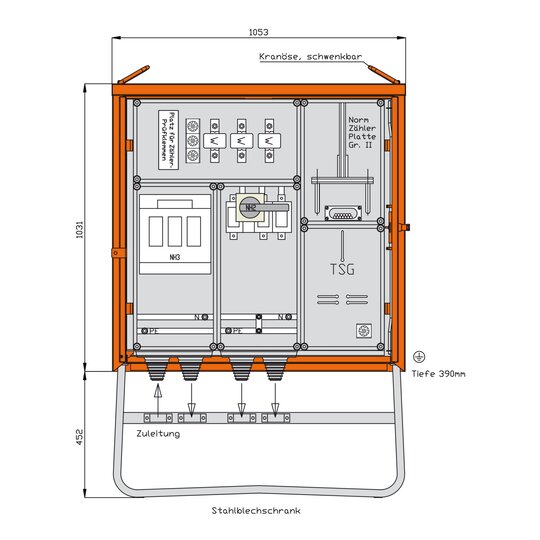

WALTHER AnschlussschrankAnschlussleistung: 277kVAnach IEC61439-4Gehäuse (H29) aus elektrolytisch-verzinktem Stahlblech mit schwermetallfreier Kunststoff-Lackierung Farbe: RAL 3000 -feuerrot- mit Doppeltür und 3-Punkt Stangenschloss mit Drehknauf und Vorrichtung für Vorhängeschloss mit Kranösen inkl. feuerverzinktem Untergestell mit Ösen für ErdnägelEinbauten im IsolierstoffgehäuseSchutzart : IP 44Messeinrichtung Schutzart : IP 54Größe ca.: 1031 x 1053 x 390mm / H-B-T + Untergestell-Höhe ca.: 452mmAnschluss:1 NH3-Sicherungslasttrennschalter 500A mit Bolzenanschluss M10Messung:1 Spannungspfadsicherung 3P 6A (E27)1 DS-Zählerplatz ohne Zähler mit Norm-Zähler-Platte Gr. II1 Wandlerplatz 'Schweiz' mit Platz für Zählerprüfklemme1 TSG-Platz mit Steuersicherung 1P 6A (E27)Abgang / Absicherung:1 NH2-Lasttrennschalter mit Sicherungen 400A mit Bolzenanschluss M10
Baustrom_D_E_Nov2018.pdfMontageanleitung
Download
(Stand: 15.11.2024)
|
