Walther WA0034-CH Anschlussschrank 277kVA
1 Stück

Listenpreis
Art.-Nr.
3251409
EAN
4015609733392
Hersteller-Nr.
WA0034-CH
DEHA.-Nr.
5422266
eClass.-Nr.
27142605
Zolltarif-Nr.
85371098
Ausführung Anschlussschrank
Bemessungsspannung 400 V
Bemessungsstrom 400 A
Anschlussleistung 277 kVA
Anzahl der CEE-Steckdosen 16 A / 24 V / 2-polig 0
Anzahl der CEE-Steckdosen 16 A / 230 V / 3-polig 0
Anzahl der CEE-Steckdosen 16 A / 230 V / 5-polig 0
Anzahl der CEE-Steckdosen 16 A / 400 V / 4-polig 0
Anzahl der CEE-Steckdosen 16 A / 400 V / 5-polig 0
Anzahl der CEE-Steckdosen 32 A / 230 V / 4-polig 0
Anzahl der CEE-Steckdosen 32 A / 400 V / 4-polig 0
Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig 0
Anzahl der CEE-Steckdosen 64 A / 230 V / 4-polig 0
Anzahl der CEE-Steckdosen 63 A / 400 V / 5-polig 0
Anzahl der CEE-Steckdosen 125 A / 230 V / 4-polig 0
Anzahl der CEE-Steckdosen 125 A / 400 V / 5-polig 0
Anzahl der SCHUKO-Steckdosen 0
Anzahl der Steckdosen Schweizer Norm Typ 13 0
Anzahl der Steckdosen Schweizer Norm Typ 15 0
Anzahl der Steckdosen Schweizer Norm Typ 23 0
Anzahl der Steckdosen Schweizer Norm Typ 25 0
Anzahl der Zählerfelder 1
Hauptschalter NH2
Hauptschalter-Bemessungsstrom 400 A
Anzahl der Pole Hauptschalter 3
Anzahl der Leitungsschutzschalter 0
Anzahl der Fehlerstrom-Schutzschalter 10 mA 0
Anzahl der Fehlerstrom-Schutzschalter 30 mA 0
Anzahl der Fehlerstrom-Schutzschalter 100 mA 0
Anzahl der Fehlerstrom-Schutzschalter 300 mA 0
Notschalter false
Schutzart (IP) IP44
Geeignet nach IEC/EN 61439-4 true
Werkstoff des Gehäuses Stahl
Breite 720 mm
Höhe 1840 mm
Tiefe 390 mm

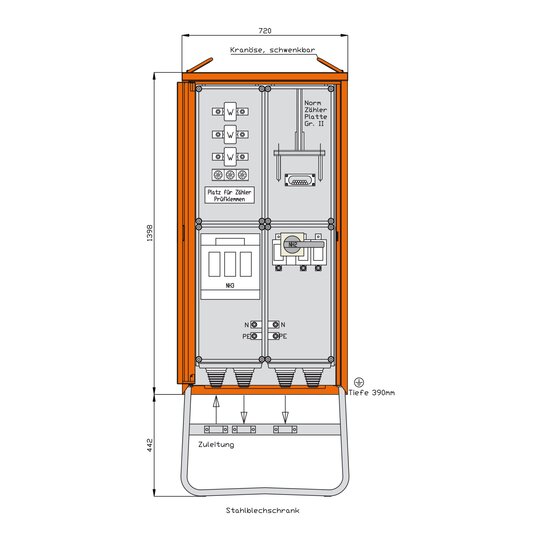

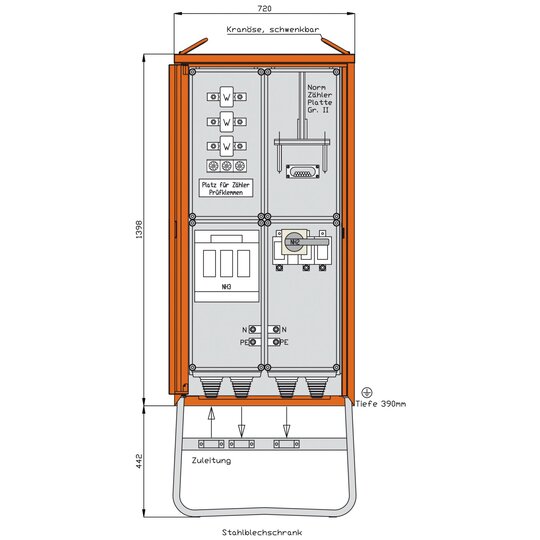

WALTHER AnschlussschrankAnschlussleistung: 277kVAnach IEC61439-4Gehäuse (H40) aus elektrolytisch-verzinktem Stahlblech mit schwermetallfreier Kunststoff-Lackierung Farbe: RAL 3000 -feuerrot- mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde mit Kranösen inkl. feuerverzinktem Untergestell mit Ösen für ErdnägelEinbauten im IsolierstoffgehäuseSchutzart : IP 44Messeinrichtung Schutzart : IP 54Größe ca.: 1398 x 720 x 390mm / H-B-T + Untergestell-Höhe ca.: 442mmAnschluss:1 NH3-Sicherungslasttrennschalter 500A mit Bolzenanschluss M10Messung:1 Spannungspfadsicherung 3P 6A (E27)1 DS-Zählerplatz ohne Zähler mit Norm-Zähler-Platte Gr. II1 Wandlerplatz 'Schweiz' mit Platz für ZählerprüfklemmeAbgang / Absicherung:1 NH2-Lasttrennschalter mit Sicherungen 400A mit Bolzenanschluss M10

Baustrom_D_E_Nov2018.pdf

Montageanleitung

Download (Stand: 11.11.2024)
