Walther WA0011 Anschlussschrank 55kVA 1-Abgang 1-Zählerplatz Direktmessung
1 Stück

Listenpreis
Art.-Nr.
3263180
EAN
4015609347865
Hersteller-Nr.
WA0011
DEHA.-Nr.
0350582
eClass.-Nr.
27142605
Zolltarif-Nr.
85371098
Ausführung Anschlussschrank
Bemessungsspannung 230/400 V
Bemessungsstrom 80 A
Anschlussleistung 55 kVA
Anzahl der CEE-Steckdosen 16 A / 24 V / 2-polig 0
Anzahl der CEE-Steckdosen 16 A / 230 V / 3-polig 0
Anzahl der CEE-Steckdosen 16 A / 230 V / 5-polig 0
Anzahl der CEE-Steckdosen 16 A / 400 V / 4-polig 0
Anzahl der CEE-Steckdosen 16 A / 400 V / 5-polig 0
Anzahl der CEE-Steckdosen 32 A / 230 V / 4-polig 0
Anzahl der CEE-Steckdosen 32 A / 400 V / 4-polig 0
Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig 0
Anzahl der CEE-Steckdosen 64 A / 230 V / 4-polig 0
Anzahl der CEE-Steckdosen 63 A / 400 V / 5-polig 0
Anzahl der CEE-Steckdosen 125 A / 230 V / 4-polig 0
Anzahl der CEE-Steckdosen 125 A / 400 V / 5-polig 0
Anzahl der SCHUKO-Steckdosen 0
Anzahl der Steckdosen Schweizer Norm Typ 13 0
Anzahl der Steckdosen Schweizer Norm Typ 15 0
Anzahl der Steckdosen Schweizer Norm Typ 23 0
Anzahl der Steckdosen Schweizer Norm Typ 25 0
Anzahl der Zählerfelder 1
Hauptschalter Leistungsschalter
Hauptschalter-Bemessungsstrom 80 A
Anzahl der Pole Hauptschalter 3
Anzahl der Leitungsschutzschalter 0
Anzahl der Fehlerstrom-Schutzschalter 10 mA 0
Anzahl der Fehlerstrom-Schutzschalter 30 mA 0
Anzahl der Fehlerstrom-Schutzschalter 100 mA 0
Anzahl der Fehlerstrom-Schutzschalter 300 mA 0
Notschalter false
Schutzart (IP) IP44
Geeignet nach IEC/EN 61439-4 true
Werkstoff des Gehäuses Stahl
Breite 483 mm
Höhe 973 mm
Tiefe 702 mm

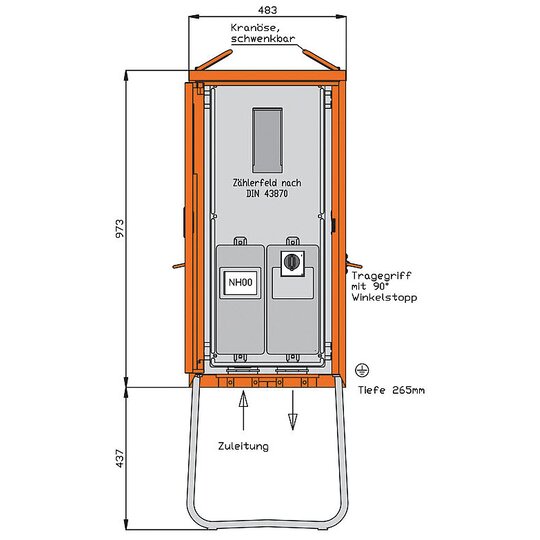

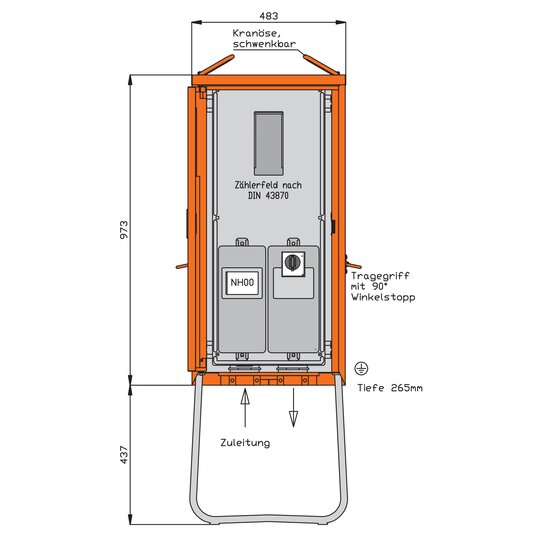

WALTHER AnschlussschrankAnschlussleistung: 55kVAnach IEC61439-4und DIN/VDE 43868/1Gehäuse (H12) aus elektrolytisch-verzinktem Stahlblech mit schwermetallfreier Kunststoff-Lackierung Farbe: RAL 2004 ûreinorange- mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde mit Kranösen und seitlichen Tragegriffen inkl. feuerverzinktem Untergestell mit Ösen für ErdnägelEinbauten im IsolierstoffgehäuseSchutzart: IP 44Messeinrichtung Schutzart: IP 54Größe ca.: 973 x 483 x 265mm / H-B-T + Untergestell-Höhe ca.: 437mmAnschluss:1 NH00-Sicherungslasttrennschalter 100A mit Bügelklemmen 10-50qmmMessung:1 DS-Zählerplatz ohne Zähler nach DIN 43 870/2Abgang / Absicherung:1 Leistungsschalter 3P 80A mit thermisch-magnetischem Auslöser mit Rahmenklemmen 10-50 mm²

Baustrom_D_E_Nov2018.pdf

Montageanleitung

Download (Stand: 15.11.2024)

KonfErkl_WA0011_DE.pdf

DOC CE-Erklärung

Download (Stand: 15.11.2024)
