Walther DEM160-W Anschlussverteiler
111kVA
1 Stück
- Listenpreis
- Bitte einloggen
- Art.-Nr.
- 3251415
- EAN
- 4015609574483
- Hersteller-Nr.
- DEM160-W
- DEHA.-Nr.
- 5422272
- eClass.-Nr.
- 27142605
- Zolltarif-Nr.
- 85371098
| Ausführung | Anschlussverteilerschrank |
| Bemessungsspannung | 230/400 V |
| Bemessungsstrom | 160 A |
| Anschlussleistung | 111 kVA |
| Anzahl der CEE-Steckdosen 16 A / 24 V / 2-polig | 0 |
| Anzahl der CEE-Steckdosen 16 A / 230 V / 3-polig | 2 |
| Anzahl der CEE-Steckdosen 16 A / 230 V / 5-polig | 0 |
| Anzahl der CEE-Steckdosen 16 A / 400 V / 4-polig | 0 |
| Anzahl der CEE-Steckdosen 16 A / 400 V / 5-polig | 3 |
| Anzahl der CEE-Steckdosen 32 A / 230 V / 4-polig | 0 |
| Anzahl der CEE-Steckdosen 32 A / 400 V / 4-polig | 0 |
| Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig | 3 |
| Anzahl der CEE-Steckdosen 64 A / 230 V / 4-polig | 0 |
| Anzahl der CEE-Steckdosen 63 A / 400 V / 5-polig | 2 |
| Anzahl der CEE-Steckdosen 125 A / 230 V / 4-polig | 0 |
| Anzahl der CEE-Steckdosen 125 A / 400 V / 5-polig | 0 |
| Anzahl der SCHUKO-Steckdosen | 0 |
| Anzahl der Steckdosen Schweizer Norm Typ 13 | 0 |
| Anzahl der Steckdosen Schweizer Norm Typ 15 | 0 |
| Anzahl der Steckdosen Schweizer Norm Typ 23 | 4 |
| Anzahl der Steckdosen Schweizer Norm Typ 25 | 1 |
| Anzahl der Zählerfelder | 1 |
| Hauptschalter | ohne |
| Hauptschalter-Bemessungsstrom | 160 A |
| Anzahl der Pole Hauptschalter | 3 |
| Anzahl der Leitungsschutzschalter | 14 |
| Fehlerstrom-Typ | A |
| Anzahl der Fehlerstrom-Schutzschalter 10 mA | 0 |
| Anzahl der Fehlerstrom-Schutzschalter 30 mA | 3 |
| Anzahl der Fehlerstrom-Schutzschalter 100 mA | 0 |
| Anzahl der Fehlerstrom-Schutzschalter 300 mA | 0 |
| Notschalter | false |
| Schutzart (IP) | IP44 |
| Geeignet nach IEC/EN 61439-4 | true |
| Werkstoff des Gehäuses | Stahl |
| Breite | 1301 mm |
| Höhe | 1336 mm |
| Tiefe | 480 mm |

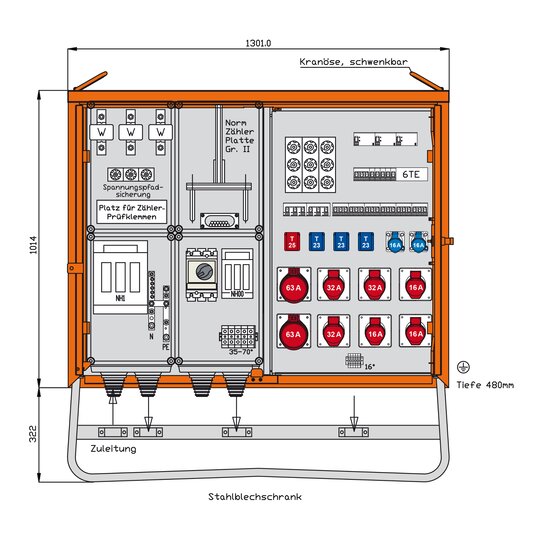

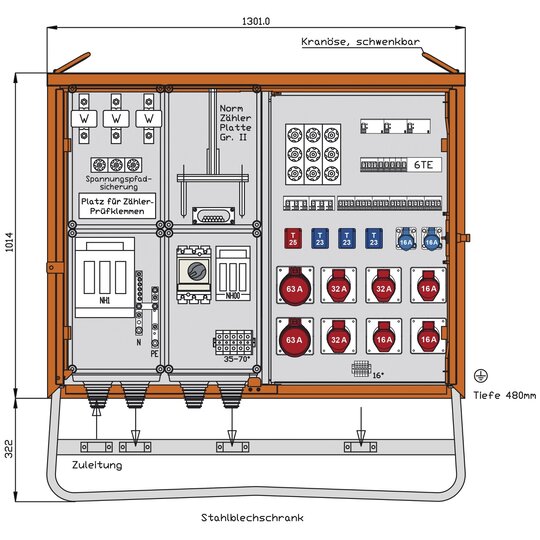

WALTHER AnschlussverteilerschrankAnschlussleistung : 111kVAnach IEC61439-4Gehäuse (H24) aus elektrolytisch-verzinktem Stahlblech mit schwermetallfreier Kunststoff-Lackierung Farbe: RAL 3000 -feuerrot- mit Doppeltür und 3-Punkt Stangenschloss mit Drehknauf und Vorrichtung für Vorhängeschloss mit Kranösen inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel Einbauten bis einschließlich RCD-Schutzschalter im IsolierstoffgehäuseSchutzart : IP 44Messeinrichtung Schutzart : IP 54Größe ca.: 1014 x 1301 x 480mm / H-B-T + Untergestell-Höhe ca.: 322mmAnschluss:1 NH1-Sicherungslasttrennschalter 160A mit Zugangsklemme 70-150qmmMessung:1 Spannungspfadsicherung 3P 10A (E27)1 DS-Zählerplatz ohne Zähler mit Norm-Zähler-Platte Gr. II1 Wandlerplatz 'Schweiz' mit Platz für ZählerprüfklemmeAbgang / Absicherung:1 NH00-Sicherungslasttrennschalter 125A als Kranabgang mit Abgangsklemme 5 x 35-70qmm1 Hauptschalter 3P 160A Typ M+G1 CEE-Anbaudose 63A 5P 400V 6h1 Abgangsklemme 5 x 16qmm auf 1 Leitungsschutzschalter (MCB) 3P 63A -C- /25kA1 CEE-Anbaudose 63A 5P 400V 6h mit Leitungsschutzschalter (MCB) 3P 63A -C- /25kA2 RCD-Schutzschalter 4P 63A/30mA -A- mit je 1 Sicherungselement 3P 63A (E33)3 CEE-Anbaudosen 32A 5P 400V 6h mit je 1 Leitungsschutzschalter (MCB) 3P 32A -C-3 CEE-Anbaudosen 16A 5P 400V 6h mit je 1 Leitungsschutzschalter (MCB) 3P 16A -C-1 RCD-Schutzschalter 4P 40A/30mA -A- mit Sicherungselement 3P 35A (E33)2 CEE-Anbaudosen 16A 3P 230V 6h mit je 1 Leitungsschutzschalter (MCB) 1P 16A -C- 1 Anbaudose Typ 25 mit Leitungsschutzschalter (MCB) 3P 16A -C-4 Anbaudosen Typ 23 mit je 1 Leitungsschutzschalter (MCB) 1P 16A -C-1 Hutschiene 6 TE für Kundeneinbauten
