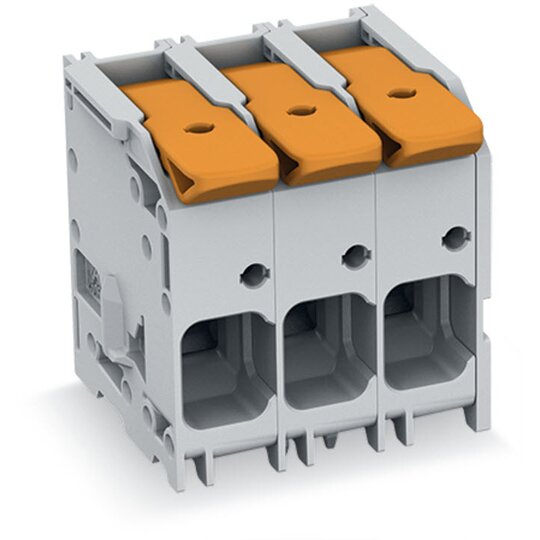

WAGO 2616-1103/020-000 Leiterplatten- klemme Hebel 16qmm RM 10mm 3-polig,grau

Hersteller-Nr. 2616-1103/020-000 82425198
Preview Image
image 1
image 2
image 3
image 4
image 5
Ihr Nettopreis
Verpackungseinheit
40 Stück
Art.-Nr.
2660276
EAN
4055143692779
DEHA.-Nr.
5814586
eClass.-Nr.
27440401
Zolltarif-Nr.
85369010
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Höhe 33,2 mm
Anzahl der elektrischen Anschlüsse 3
Anzahl der Etagen 1
Rastermaß der Anschlüsse 10 mm
Winkel Leiterplatte/Leiteranschluss 0€/180€ (horizontal)
Bemessungsstrom In 76 A
Bemessungsspannung 1000 V
Bemessungsstoßspannung 8 kV
Überspannungskategorie III
Verschmutzungsgrad 2
Anschlussart Leiter Federzuganschluss
Anschließbarer Leiterquerschnitt eindrähtig 0.75 - 16 qmm
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse 0.75 - 16 qmm
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0.75 - 25 qmm
Anschließbarer Leiterquerschnitt mehrdrähtig 0.75 - 16 qmm
Anschlussart Leiterplatte Lötanschluss
Werkstoff der Anschlussoberfläche Zinn
Länge des Pins 4 mm
Werkstoff des Isolierkörpers Thermoplast
Gehäusefarbe grau
Brennbarkeitsklasse des Isolierstoffs nach UL 94 V0
Betriebstemperatur -60 - 105 €C
Art der Leiterplattenbefestigung Anschlusskontakt
Befestigungsart löten
Art der Banderolierung ohne

Piirikorttiliitin, vipu, 16 mm², Rasteriväli 10 mm, 3-nap., Paikalleen työnnettävä CAGE CLAMP®, 16,00 mm², harmaa Leiterplattenklemme Hebel 16 mm² Rastermaß 10 mm 3-polig Push-in CAGE CLAMP®

Produktdatenblatt

Download (Stand: 14.04.2025)

Produktvideo

Download (Stand: 14.04.2025)

REACH-Erklärung

Download (Stand: 14.04.2025)
