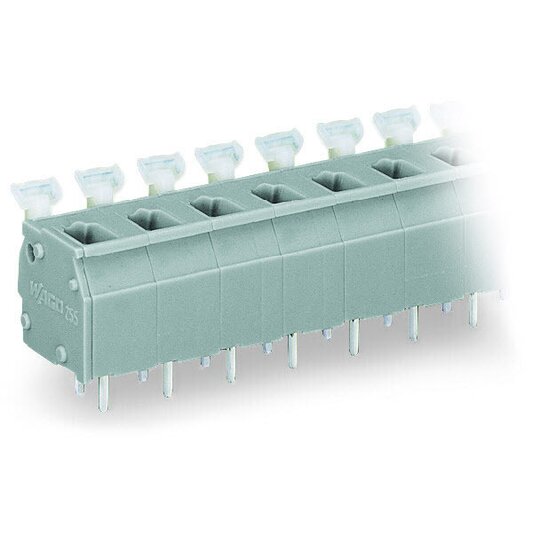

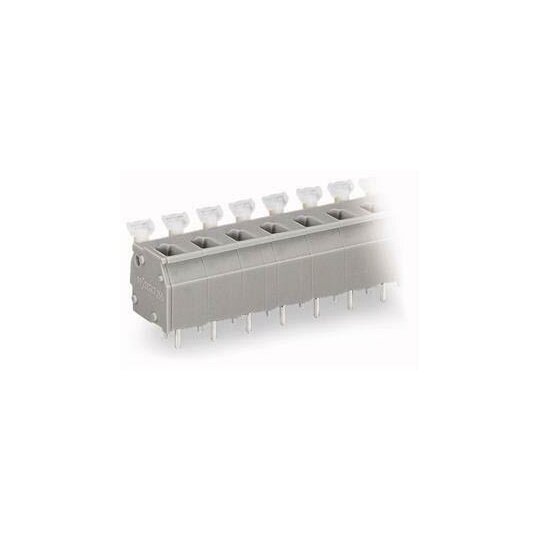

WAGO 255-502 Klemmenleiste für Leiterplatten 0,08-2,5 qmm grau

Hersteller-Nr. 255-502 121407
Preview Image
image 1
image 2
image 3
image 4
Ihr Nettopreis
Verpackungseinheit
70 Stück
Art.-Nr.
2659521
EAN
4044918661232
DEHA.-Nr.
0017229
eClass.-Nr.
27440401
Zolltarif-Nr.
85369010
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen

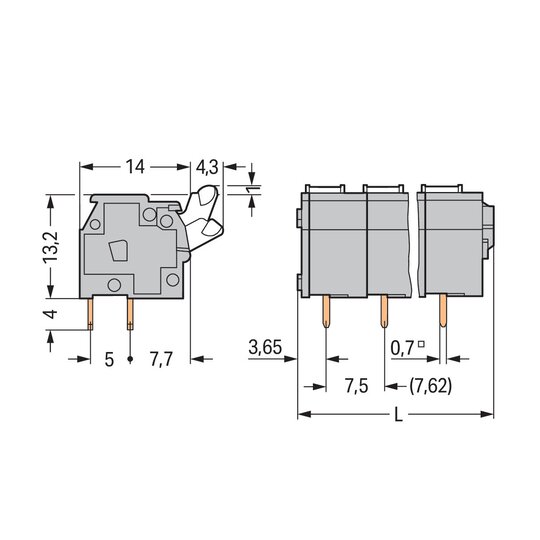

Höhe 14,2 mm
Anzahl der elektrischen Anschlüsse 2
Anzahl der Etagen 1
Rastermaß der Anschlüsse 7,5 mm
Winkel Leiterplatte/Leiteranschluss 90€ (vertikal nach oben)
Bemessungsstrom In 24 A
Bemessungsspannung 630 V
Bemessungsstoßspannung 6 kV
Überspannungskategorie III
Verschmutzungsgrad 2
Anschlussart Leiter Federzuganschluss
Anschließbarer Leiterquerschnitt eindrähtig 0.08 - 2.5 qmm
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse 0.25 - 1.5 qmm
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0.08 - 2.5 qmm
Anschließbarer Leiterquerschnitt mehrdrähtig 0.08 - 2.5 qmm
Anschlussart Leiterplatte Lötanschluss
Werkstoff der Anschlussoberfläche Zinn
Länge des Pins 4 mm
Werkstoff des Isolierkörpers Thermoplast
Gehäusefarbe grau
Brennbarkeitsklasse des Isolierstoffs nach UL 94 V0
Betriebstemperatur -60 - 105 €C
Art der Leiterplattenbefestigung Anschlusskontakt
Befestigungsart löten
Art der Banderolierung ohne

Piirikorttiliitin, painike, 2,5 mm², Rasteriväli 7,5/7,62 mm, 2-nap., CAGE CLAMP®, silloitusmahdollisuus, 2,50 mm², harmaa Leiterplattenklemme, Drücker, 2,5 mm², Rastermaß 7,5/7,62 mm, 2-polig, CAGE CLAMP®, Brückungsmöglichkeit, 2,50 mm², grau

Produktdatenblatt

Download (Stand: 14.04.2025)

REACH-Erklärung

Download (Stand: 14.04.2025)
