| Funktion |
Wendeschütz |
| Tragschienenmontage möglich |
true |
| Bemessungssteuerspeisespannung Us bei DC |
24 - 24 V |
| Spannungsart zur Betätigung |
DC |
| Anzahl der Öffner als Hauptkontakte |
0 |
| Anzahl der Schließer als Hauptkontakte |
3 |
| Anschlussart Hauptstromkreis |
Schraubanschluss |
| Spannungsart der Betriebsspannung |
DC |
| Betriebsspannung bei AC 50 Hz |
690 - 690 V |
| Betriebsspannung bei AC 60 Hz |
690 - 690 V |
| Betriebsspannung bei DC |
2.5 - 2.5 V |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V |
6 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V |
9 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V |
4 kW |
| Bemessungsbetriebsleistung NEMA |
1,4914 kW |
| Anzahl der Hilfskontakte als Öffner |
0 |
| Anzahl der Hilfskontakte als Schließer |
1 |
| Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis |
Schraubanschluss |
| Schutzart (IP) |
IP20 |
| Schutzart (NEMA) |
1 |
| Breite |
96,2 mm |
| Höhe |
57,5 mm |
| Tiefe |
46,7 mm |

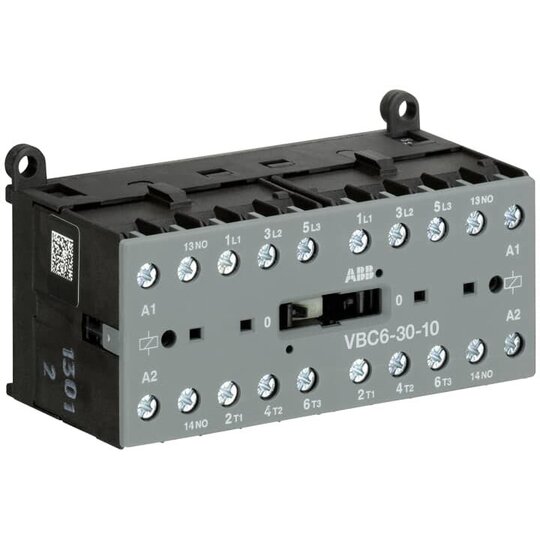

Kleinwendeschütze VB/VBC 6 und VB/VBC 7 von 4 und 5,5 kW AC-3 (400 V) schalten mit ihrer AC- oder DC-Ansteuerung Leistungskreise von Motoren mit Rechts- und Linkslauf, gemäß IEC/EN 60947-1, IEC/EN 60947-4-1 bzw. IEC/EN 60947-5-1.Sie besitzen geringe Abmessungen sowie Anschlussvarianten in Schraub-, Lötpin- und Flachstecktechnik und eignen sich daher für eine breite Palette von Einsatzmöglichkeiten auch unter ungünstigen Platzverhältnissen.Zubehörteile sind Löschglieder sowie frontseitig aufsteckbare 2-polige Hilfsschalter und eine Wendeverdrahtung.Normen: IEC/EN 60947-1, IEC/EN 60947-4-1, IEC/EN 60947-5-1, UL 60947-1, UL 60947-4-1Anschlussart: SchraubklemmeAnzahl Hauptkontakte Öffner: 0Anzahl Hauptkontakte Schließer: 3Anzahl Hilfskontakte Öffner: 0Anzahl Hilfskontakte Schließer: 1Bemessungsbetriebsleistung AC-3: (230 V dreiphasig) 2,2 kW, (400 V dreiphasig) 4 kW, (500 V dreiphasig, Öffner) 4 kW, (690 V dreiphasig, Schließer) 3 kWBemessungsbetriebsspannung: Hilfsstromkreis 690 V AC / 250 V DC, Hauptstromkreis 690 V AC / 220 V DCBemessungsbetriebsstrom AC-1: (220/240 V, 40 °C) 20 A, (220/240 V, 55 °C) 16 A, (380/440 V, 40°C) 20 A, (380/440 V, 55°C) 16 A, (690 V, 40 °C) 6 A, (690 V, 55 °C) 6 ABemessungsbetriebsstrom AC-3: (230 V, 55 °C) 9 A, (400 V, 55 °C) 9 A, (500 V, 55 °C) 6,5 A, (690 V Schließer, 55 °C) 3,5 ABemessungssteuerspannung: 24 V DCMontageart: DIN-Schiene, Schraube
