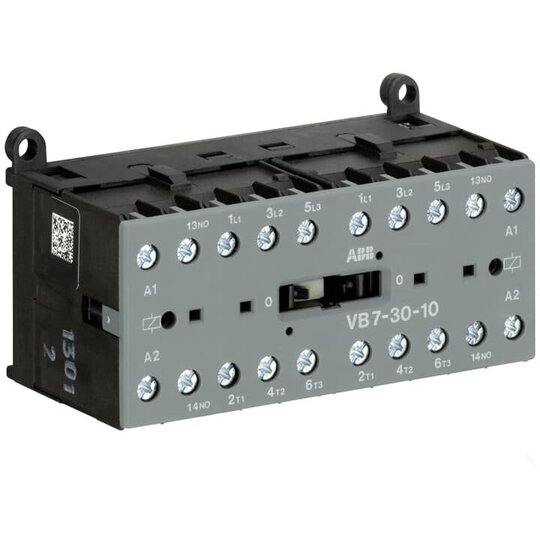

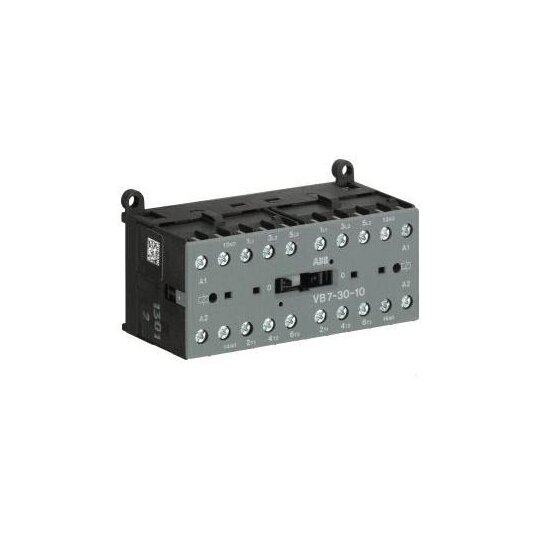

VB7-30-10-230AC Wendeschütz 220-240V
GJL1311901R8100
5 Stück
- Listenpreis
- Bitte einloggen
- Art.-Nr.
- 2759663
- EAN
- 4013614152870
- Hersteller-Nr.
- GJL1311901R8100
- DEHA.-Nr.
- 1941432
- eClass.-Nr.
- 27371009
- Zolltarif-Nr.
- 85365080
| Funktion | Wendeschütz |
| Tragschienenmontage möglich | true |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 220 - 240 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 220 - 220 V |
| Spannungsart zur Betätigung | AC |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Betriebsspannung bei AC 50 Hz | 690 - 690 V |
| Betriebsspannung bei AC 60 Hz | 690 - 690 V |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 6 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 12 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 5,5 kW |
| Bemessungsbetriebsleistung NEMA | 2,2371 kW |
| Anzahl der Hilfskontakte als Öffner | 0 |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis | Schraubanschluss |
| Schutzart (IP) | IP20 |
| Schutzart (NEMA) | 1 |
| Breite | 96,2 mm |
| Höhe | 57,5 mm |
| Tiefe | 46,7 mm |
Kleinwendeschütze VB/VBC 6 und VB/VBC 7 von 4 und 5,5 kW AC-3 (400 V) stehen für eine Baureihe mit sehr geringen Abmessungen und mit Anschlussvarianten in Schraub-, Lötpin- und Flachstecktechnik. Dadurch bieten die Geräte eine sehr breite Palette von Einsatzmöglichkeiten auch unter ungünstigen Platzverhältnissen. Die mechanisch verriegelten Wendeschütze schalten mit ihrer AC- oder DC-Ansteuerung Leistungskreise von Motoren mit Rechts- und Linkslauf. Anbaubare Zubehörteile sind Löschglieder sowie frontseitig aufsteckbare 2-polige Hilfsschalter und eine Wendeverdrahtung.ntakte Öffner: 0Anzahl Hilfskontakte Schließer: 1Bemessungsbetriebsleistung AC-3: (230 V dreiphasig) 3 kW, (400 V dreiphasig) 5,5 kW, (500 V dreiphasig, Öffner) 5,5 kW, (690 V dreiphasig, Schließer) 3 kWBemessungsbetriebsspannung: Hilfsstromkreis 690 V AC / 250 V DC, Hauptstromkreis 690 V AC / 220 V DCBemessungsbetriebsstrom AC-1: (220/240 V, 40 °C) 20 A, (220/240 V, 55 °C) 16 A, (380/440 V, 40°C) 20 A, (380/440 V, 55°C) 16 A, (690 V, 40 °C) 6 A, (690 V, 55 °C) 6 ABemessungsbetriebsstrom AC-3: (230 V, 55 °C) 12 A, (400 V, 55 °C) 12 A, (500 V, 55 °C) 9 A, (690 V Schließer, 55 °C) 3,5 ABemessungssteuerspannung: 220 ... 240 V ACMontageart: DIN-Schiene, Schraube
