Funktion | Wendeschütz |
Tragschienenmontage möglich | true |
Bemessungssteuerspeisespannung Us bei AC 50 Hz | 220 - 240 V |
Bemessungssteuerspeisespannung Us bei AC 60 Hz | 220 - 220 V |
Spannungsart zur Betätigung | AC |
Anzahl der Öffner als Hauptkontakte | 0 |
Anzahl der Schließer als Hauptkontakte | 4 |
Anschlussart Hauptstromkreis | Schraubanschluss |
Spannungsart der Betriebsspannung | AC |
Betriebsspannung bei AC 50 Hz | 690 - 690 V |
Betriebsspannung bei AC 60 Hz | 690 - 690 V |
Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 6 A |
Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 9 A |
Bemessungsbetriebsleistung bei AC-3, 400 V | 4 kW |
Bemessungsbetriebsleistung NEMA | 1,4914 kW |
Anzahl der Hilfskontakte als Öffner | 0 |
Anzahl der Hilfskontakte als Schließer | 0 |
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis | Schraubanschluss |
Schutzart (IP) | IP20 |
Schutzart (NEMA) | 1 |
Breite | 96,2 mm |
Höhe | 57,5 mm |
Tiefe | 46,7 mm |

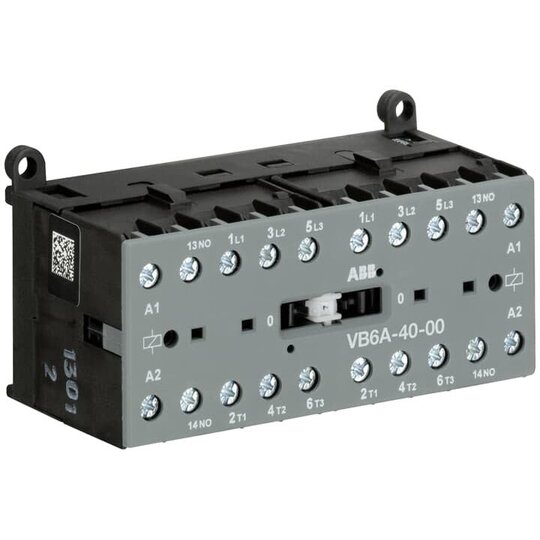

Kleinwendeschütze VB/VBC6A und VB/VBC7A von 4 und 5,5 kW AC-3 (400 V) schalten mit ihrer AC- oder DC-Ansteuerung Leistungskreise von Motoren mit Rechts- und Linkslauf, gemäß IEC/EN 60947-1, IEC/EN 60947-4-1 bzw. IEC/EN 60947-5-1.Sie besitzen geringe Abmessungen sowie Anschlussvarianten in Schraub-, Lötpin- und Flachstecktechnik und eignen sich daher für eine breite Palette von Einsatzmöglichkeiten auch unter ungünstigen Platzverhältnissen. VB..A sind mit einer Sicherheitsblockierung ausgestattet.Zubehörteile sind Löschglieder sowie frontseitig aufsteckbare 2-polige Hilfsschalter und eine Wendeverdrahtung.Normen: IEC/EN 60947-1, IEC/EN 60947-4-1, IEC/EN 60947-5-1, UL 60947-1, UL 60947-4-1Anschlussart: SchraubklemmeAnzahl Hauptkontakte Öffner: 0Anzahl Hauptkontakte Schließer: 4Anzahl Hilfskontakte Öffner: 0Anzahl Hilfskontakte Schließer: 0Bemessungsbetriebsleistung AC-3: (230 V dreiphasig) 2,2 kW, (400 V dreiphasig) 4 kW, (500 V dreiphasig, Öffner) 4 kW, (690 V dreiphasig, Schließer) 3 kWBemessungsbetriebsspannung: Hauptstromkreis 690 V AC / 220 V DCBemessungsbetriebsstrom AC-1: (220/240 V) 40°C 20 A, (220/240 V) 55°C 16 A, (380/440 V) 40°C 20 A, (380/440 V) 55°C 16 A, (690 V) 40°C 6 A, (690 V) 55°C 6 ABemessungsbetriebsstrom AC-3: (230 V) 55°C 9 A, (400 V) 55 °C 9 A, (500 V) 55°C 6,5 A, (690 V Schließer, 55 °C) 3,5 ABemessungssteuerspannung: 220 ... 240 V ACMontageart: DIN-Schiene, Schraube
