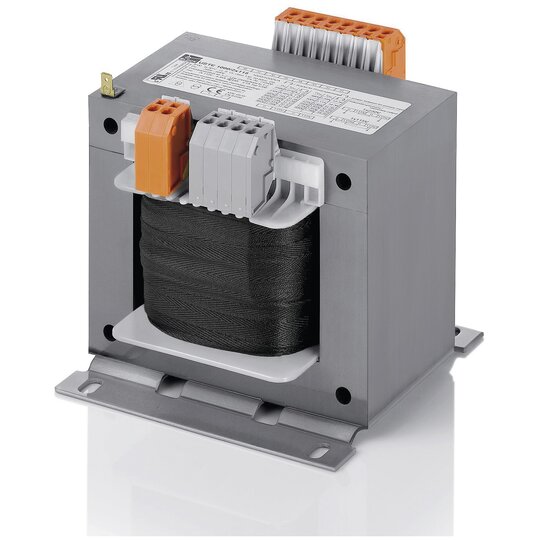

Universal-Steuer-, Sicherheits- und Trenntransformator USTE 1600/2x115
1 Stück

Listenpreis
Art.-Nr.
3180167
EAN
Hersteller-Nr.
USTE1600/2X115
DEHA.-Nr.
3420918
eClass.-Nr.
27031302
Zolltarif-Nr.
85043200
Ausgeführt als Sicherheits-Transformator false
Ausgeführt als Trenn-Transformator true
Ausgeführt als Spar-Transformator false
Primärspannung 1 208 - 208 V
Primärspannung 2 230 - 230 V
Primärspannung 3 380 - 380 V
Primärspannung 4 400 - 400 V
Primärspannung 5 415 - 415 V
Primärspannung 6 440 - 440 V
Primärspannung 7 460 - 460 V
Primärspannung 8 480 - 480 V
Primärspannung 9 500 - 500 V
Primärspannung 10 600 - 600 V
Sekundärspannung 1 115 - 115 V
Sekundärspannung 10 115 - 115 V
Bemessungsscheinleistung 1600 VA
Kurzschlussfest false
Relative Kurzschlussspannung uk 3,3 %
Breite 192 mm
Höhe 180,5 mm
Tiefe 145 mm
Schutzart (IP) IP00
Ringkern false
Geeignet für Platinenmontage false

Als Steuertransformator zur elektrischen Trennung der Ein- und Ausgangsseite. Durch die Konstruktion ist der Transformator zur Versorgung von Steuerungen entsprechend EN 60204 ausgelegt. Als Trenntransformator zur sicheren elektrischen Trennung der Ein- und Ausgangsseite. Der Transformator kann für den Aufbau der Schutzmaßnahme Schutztrennung entsprechend VDE 0100 eingesetzt werden. Als Sicherheitstransformator zur sicheren elektrischen Trennung der Ein- und Ausgangsseite. Durch die Begrenzung der Ausgangsspannung ist der Transformator für den Aufbau von SELV sowie PELV Stromkreisen geeignet.

DatenblattWEB_USTE_1600_2x115.pdf

Produktdatenblatt

Download (Stand: 11.11.2024)
