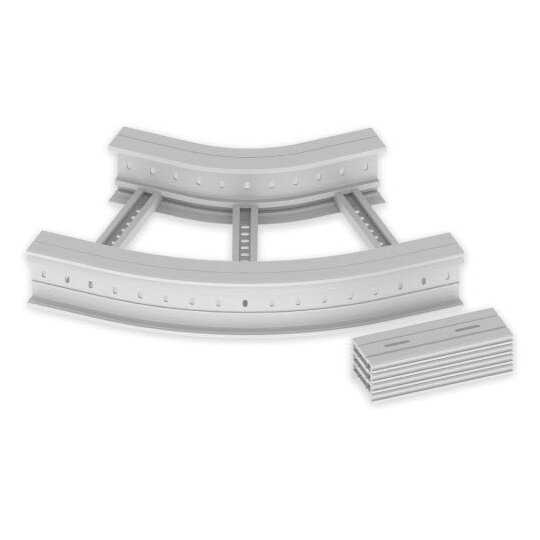

Unex 67536-04 Flachbogen 45° lichtgrau RAL7035 135x500mm R300 U23X

Hersteller-Nr. 67536-04 29092439
Preview Image
image 1
image 2
Ihr Nettopreis
Art.-Nr.
3730437
EAN
8428884039329
DEHA.-Nr.
6003686
eClass.-Nr.
27400528
Zolltarif-Nr.
39259080
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Richtungsänderung horizontal
Ausführung des Seitenholms Profil (offen)
Seitenlochung true
Ausführung der Sprosse Profil gelocht
Winkel 45€
Bogenausführung glatter Bogen
Scharnierend false

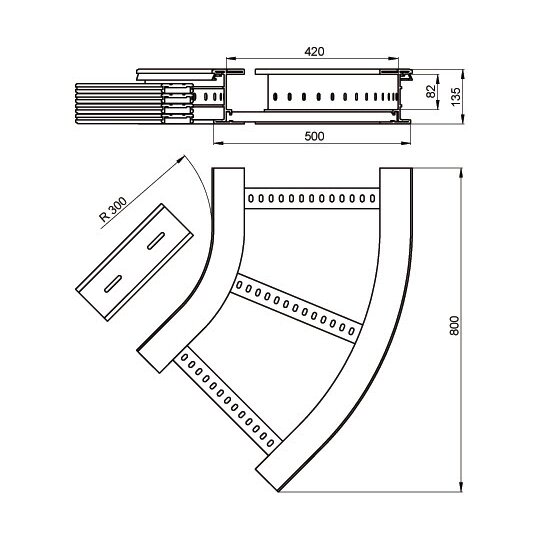

Kabelleiterhöhe 135 mm
Kabelleiterbreite 500 mm
Ausführung ohne Verbinder
Innenradius 300 mm
Geeignet für Funktionserhalt false
Werkstoff Kunststoff
Werkstoffgüte Polyvinylchlorid (PVC)
Oberfläche sonstige
Farbe grau
RAL-Nummer 7035

Flachbogen zur Ausführung von 45°-Drehungen. Es wird empfohlen, Träger unter den Bogen anzubringen. Krümmungsradius von 300 mm. Stoßstellenverbinder sind zur einfachen Montage im Lieferumfang enthalten. Isolierendes Material. Farbe: Lichtgrau RAL 7035
