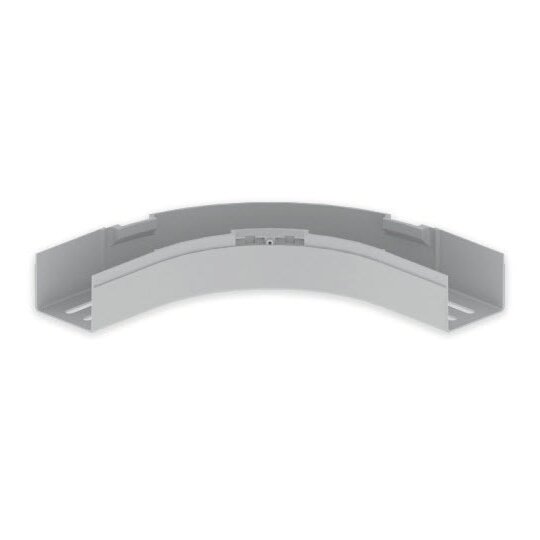

Unex 66060 Flachbogen 90° lichtgrau RAL7035 60x75mm U23X

Ihr Nettopreis
Art.-Nr.
3730741
EAN
8428884026466
Hersteller-Nr.
66060
DEHA.-Nr.
3850652
eClass.-Nr.
27400530
Zolltarif-Nr.
39259080
Richtungsänderung horizontal
Winkel 90€
Bauform Bogen starr
Bogenausführung glatter Bogen
Mit Oberteil false
Innenradius 160 mm
Kabelrinnenhöhe 60 mm
Kabelrinnenbreite 75 mm
Seitenlochung false
Montagelochung im Boden false
NATO-Lochbild false
Ausführung ohne Verbinder
Geeignet für Funktionserhalt false
Werkstoff Kunststoff
Rostfreier Stahl, gebeizt false
Werkstoffgüte Polyvinylchlorid (PVC)
Oberfläche sonstige
Einsatztemperatur -20 - +60 €C
Farbe grau
RAL-Nummer 7035

Für den Richtungswechsel um 90°. Verdecken der Schnittstellen der Kabelbahn und der Abdeckung, für einen besseren Abschluss der Installation. Es wird empfohlen, Ausleger unter dem horizontalen Bogen anzubringen. Farbe: lichtgrau. Isolierendes Material. Elektrische und mechanische Sicherheit. Hohe Belastbarkeit. Kein Querschnittsverlust in Bezug auf die Kabelbahn. Einfache und schnelle Montage.

DOC CE-Erklärung

Download (Stand: 09.01.2025)

Deeplink Produktseite

Download (Stand: 09.01.2025)

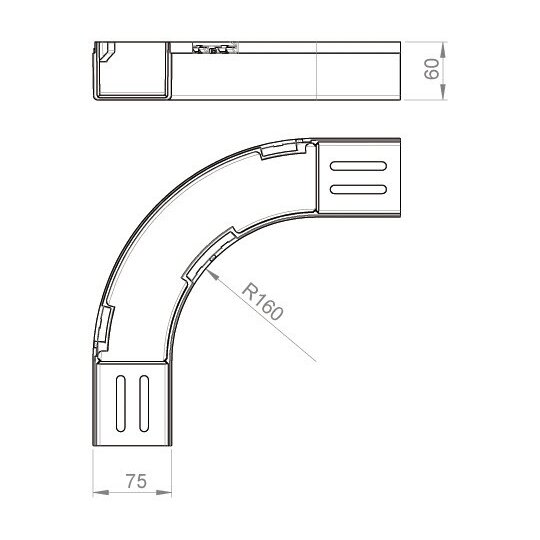

Maßzeichnung

Download (Stand: 09.01.2025)

Montageanleitung

Download (Stand: 09.01.2025)

Produktdatenblatt

Download (Stand: 09.01.2025)

REACH-Erklärung

Download (Stand: 09.01.2025)

RoHS-Erklärung

Download (Stand: 09.01.2025)

Verkaufsprospekt

Download (Stand: 09.01.2025)

Verkaufsprospekt

Download (Stand: 09.01.2025)

Verkaufsprospekt

Download (Stand: 09.01.2025)

Verkaufsprospekt

Download (Stand: 09.01.2025)

Lehrvideo

hochgeladen am 09.01.2025
