Bemessungsdauerstrom Iu | 250 A |
Bemessungsspannung | 690 - 690 V |
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz | 36 kA |
Überlastauslöser Stromeinstellung | 87.5 - 87.5 A |
Einstellbereich des unverzögerten Kurzschlussauslösers | 1250 - 1250 A |
Verlustleistung | 6,6 W |
Gerätebauart | Einbaugerät Festeinbautechnik |
Integrierter Erdschlussschutz | false |
Anschlussart Hauptstromkreis | Bolzenanschluss |
Geeignet für Hutschienenmontage | false |
Hutschienenmontage optional | false |
Anzahl der Hilfskontakte als Öffner | 0 |
Anzahl der Hilfskontakte als Schließer | 0 |
Anzahl der Hilfskontakte als Wechsler | 0 |
Mit Ausgelöstmelder | false |
Mit integriertem Unterspannungsauslöser | false |
Polzahl | 3 |
Position des Anschlusses für Hauptstromkreis | vorne |
Ausführung des Betätigungselements | Knebel |
Komplettgerät mit Schutzeinheit | true |
Motorantrieb integriert | false |
Motorantrieb optional | true |
Schutzart (IP) | IP20 |

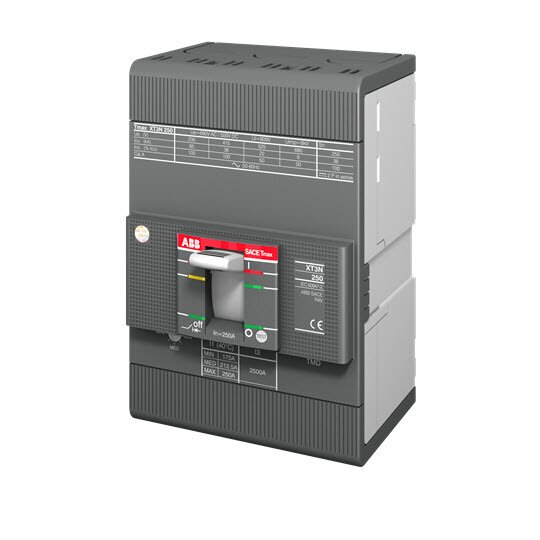

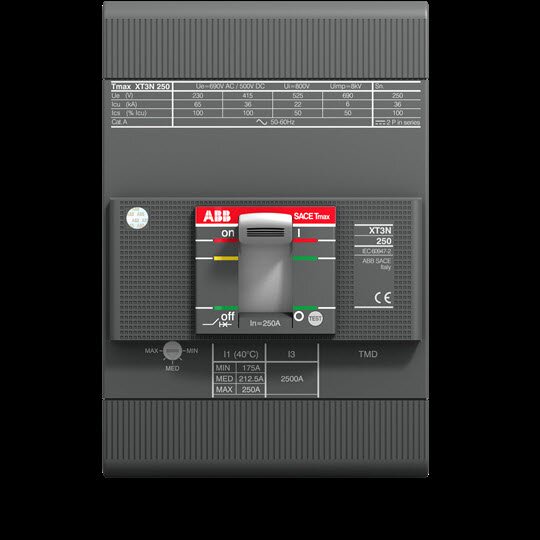

Die Kompaktleistungsschalterreihe Tmax XT3 mit Nennströmen bis 250 A ist in 3- oder 4-poliger Variante, fest montiert oder steck- und ausfahrbar erhältlich. Die Tmax XT3 können mit thermomagnetischen Auslösern für den Schutz von Gleich-/Wechselstromnetzen ausgestattet werden. Auch für den Einsatz in Kommunikationssystemen und 400-Hz-Anlagen ist die Baureihe geeignet. Die Kompaktleistungsschalter Tmax XT3 sind in einer abgeleiteten Version als Lasttrennschalter erhältlich. Weiteres Zubehör ist verfügbar.
