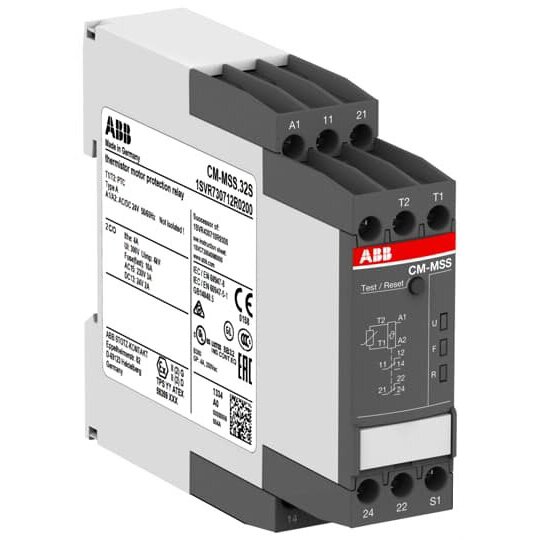

Thermistor-Motorschutzrelais 2We, 24VAC/DC CM-MSS.32S 1SVR730712R0200
1 Stück

Listenpreis
Art.-Nr.
3550971
EAN
4013614496684
Hersteller-Nr.
1SVR730712R0200
DEHA.-Nr.
4486969
eClass.-Nr.
27371503
Zolltarif-Nr.
85364900
Ausführung des elektrischen Anschlusses sonstige
Mit abnehmbaren Klemmen false
Spannungsart der Versorgungsspannung AC/DC
Versorgungsspannung bei AC 50 Hz 24 - 24 V
Versorgungsspannung bei AC 60 Hz 24 - 24 V
Versorgungsspannung bei DC 24 - 24 V
Anzahl der Messkreise 1
Fehlerspeicherung möglich false
Externer Reset möglich true
Anschlussart Hilfsstromkreis Schraubanschluss
Anzahl der Kontakte als Öffner 0
Anzahl der Kontakte als Schließer 0
Anzahl der Kontakte als Wechsler 2
Spannungsart der Betriebsspannung AC
Betriebsspannung bei AC 50 Hz 250 - 250 V
Betriebsspannung bei AC 60 Hz 250 - 250 V
Bemessungsschaltstrom 3 A
Höhe 85,6 mm
Breite 22,5 mm
Tiefe 103,7 mm

Die Thermistor-Motorschutzrelais CM-MSE und CM-MSS werden zur Steuerung von Motoren mit PTC Temperaturfühlern verwendet. Die Temperaturfühler sind in die Wicklungen der Motoren eingebaut und messen unmittelbar die Motorerwärmung. Dies ermöglicht eine unmittelbare Kontrolle und Auswertung verschiedener Betriebsbedingungen. Je nach Produkt sind auch ATEX-Zulassungen für den Einsatz in Gefahrenbereichen verfügbar. ABB bietet auch PTC Temperaturfühler C011 (gemäß DIN 44081), die in Motorwicklungen eingebettet werden können.Anschlussart: SchraubklemmeAnzahl Eingangskanäle: 1Ausgang: 2 WechslerBemessungsbetriebsstrom AC-12: (230 V) 4 ABemessungsbetriebsstrom AC-15: (230 V) 3 ABemessungsbetriebsstrom DC-12: (24 V) 4 ABemessungsbetriebsstrom DC-13: (24 V) 2 ABemessungsisolationsspannung: Messstromkreis / Ausgangsstromkreis 300 V, Ausgangsstromkreis 1 / Ausgangsstromkreis 2 300 V, Versorgungsstromkreis / Ausgangsstromkreis 300 VBemessungssteuerspeisespannung: 24 V AC/DCFehlerrücksetzung: automatisch, manuell, entferntFunktion: 1 Sensor-Stromkreis, Kurzschlusserkennung, dynamische Leitungsunterbrechungüberwachung, automatischer, manueller oder Reset über Fernzugriff, ATEX Zulassung, ATEX ZulassungNicht flüchtiger Fehlerspeicher: Nein

DOC CE-Erklärung

Download (Stand: 14.12.2024)

Deeplink Produktseite

Download (Stand: 14.12.2024)

Maßzeichnung

Download (Stand: 14.12.2024)

Montageanleitung

Download (Stand: 14.12.2024)

Montageanleitung

Download (Stand: 14.12.2024)

Produktdatenblatt

Download (Stand: 14.12.2024)

REACH-Erklärung

Download (Stand: 14.12.2024)

RoHS-Erklärung

Download (Stand: 14.12.2024)
