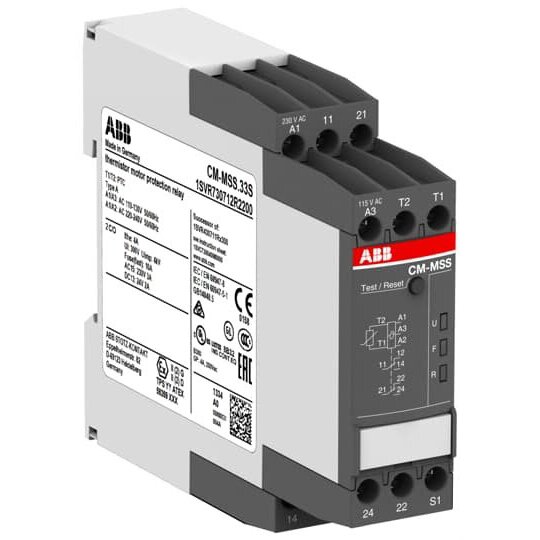

Thermistor-Motorschutzrelais 2We 110-130 220-240VAC CM-MSS.33S 1SVR730712R2200
1 Stück

Listenpreis
Art.-Nr.
3550967
EAN
4013614496646
Hersteller-Nr.
1SVR730712R2200
DEHA.-Nr.
4486965
eClass.-Nr.
27371503
Zolltarif-Nr.
85364900
Ausführung des elektrischen Anschlusses sonstige
Mit abnehmbaren Klemmen false
Spannungsart der Versorgungsspannung AC
Versorgungsspannung bei AC 50 Hz 110 - 240 V
Versorgungsspannung bei AC 60 Hz 110 - 240 V
Anzahl der Messkreise 1
Fehlerspeicherung möglich false
Externer Reset möglich true
Anschlussart Hilfsstromkreis Schraubanschluss
Anzahl der Kontakte als Öffner 0
Anzahl der Kontakte als Schließer 0
Anzahl der Kontakte als Wechsler 2
Spannungsart der Betriebsspannung AC
Betriebsspannung bei AC 50 Hz 250 - 250 V
Betriebsspannung bei AC 60 Hz 250 - 250 V
Bemessungsschaltstrom 3 A
Höhe 85,6 mm
Breite 22,5 mm
Tiefe 103,7 mm

Thermistor-Motorschutzrelais werden zur Steuerung von Motoren mit PTC Temperaturfühlern verwendet. Die Temperaturfühler sind in die Wicklungen der Motoren eingebaut und messen unmittelbar die Motorerwärmung. Dies ermöglicht eine unmittelbare Kontrolle und Auswertung verschiedener Betriebsbedingungen. Je nach Produkt sind auch ATEX-Zulassungen für den Einsatz in Gefahrenbereichen verfügbar. PTC Temperaturfühler C011 (gemäß DIN 44081), die in Motorwicklungen eingebettet werden können sind als Zubehör erhältlich.Beschriftungsschilder, plombierbare Klarsichtabdeckungen und Adapter für Schraubmontage sind ebenfalls als Zubehör erhältlich.Normen: CAN/CSA C22.2 No.14, EN 50495, IEC/EN 63000, IEC/EN 60079-7, IEC/EN 60947-5-1, IEC/EN 60947-8, UL 508Anschlussart: SchraubklemmeAnzahl Eingangskanäle: 1Ausgang: 2 WechslerBemessungsbetriebsstrom AC-12: (230 V) 4 ABemessungsbetriebsstrom AC-15: (230 V) 3 ABemessungsbetriebsstrom DC-12: (24 V) 4 ABemessungsbetriebsstrom DC-13: (24 V) 2 ABemessungsisolationsspannung: Messstromkreis / Ausgangsstromkreis 300 V, Ausgangsstromkreis 1 / Ausgangsstromkreis 2 300 V, Versorgungsstromkreis / Messstromkreis 300 V, Versorgungsstromkreis / Ausgangsstromkreis 300 VBemessungssteuerspeisespannung: 110 ... 130 V AC, 220 ... 240 V ACFehlerrücksetzung: automatisch, manuell, entferntFunktion: 1 Sensor-Stromkreis, Kurzschlusserkennung, dynamische Leitungsunterbrechungüberwachung, automatischer, manueller oder Reset über Fernzugriff, ATEX Zulassung, ATEX ZulassungNicht flüchtiger Fehlerspeicher: Nein
