Ausführung des elektrischen Anschlusses | sonstige |
Mit abnehmbaren Klemmen | false |
Spannungsart der Versorgungsspannung | AC/DC |
Versorgungsspannung bei AC 50 Hz | 24 - 240 V |
Versorgungsspannung bei AC 60 Hz | 24 - 240 V |
Versorgungsspannung bei DC | 24 - 240 V |
Anzahl der Messkreise | 1 |
Fehlerspeicherung möglich | false |
Externer Reset möglich | true |
Anschlussart Hilfsstromkreis | Schraubanschluss |
Anzahl der Kontakte als Öffner | 1 |
Anzahl der Kontakte als Schließer | 1 |
Anzahl der Kontakte als Wechsler | 0 |
Spannungsart der Betriebsspannung | AC |
Betriebsspannung bei AC 50 Hz | 250 - 250 V |
Betriebsspannung bei AC 60 Hz | 250 - 250 V |
Bemessungsschaltstrom | 3 A |
Höhe | 85,6 mm |
Breite | 22,5 mm |
Tiefe | 103,7 mm |

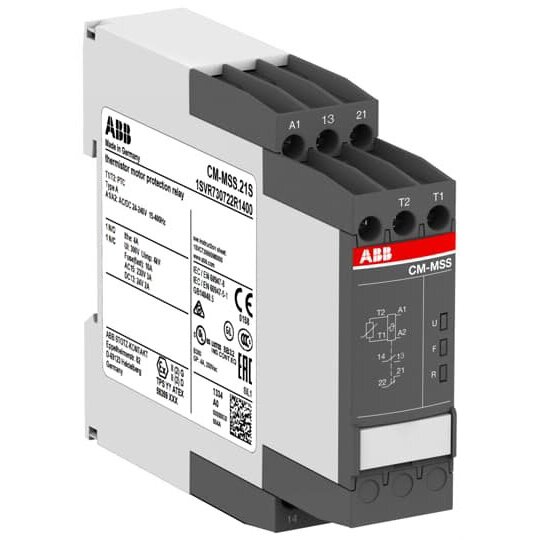

Die Thermistor-Motorschutzrelais CM-MSE und CM-MSS werden zur Steuerung von Motoren mit PTC Temperaturfühlern verwendet. Die Temperaturfühler sind in die Wicklungen der Motoren eingebaut und messen unmittelbar die Motorerwärmung. Dies ermöglicht eine unmittelbare Kontrolle und Auswertung verschiedener Betriebsbedingungen. Je nach Produkt sind auch ATEX-Zulassungen für den Einsatz in Gefahrenbereichen verfügbar. ABB bietet auch PTC Temperaturfühler C011 (gemäß DIN 44081), die in Motorwicklungen eingebettet werden können.Anschlussart: SchraubklemmeAnzahl Eingangskanäle: 1Ausgang: 1 Schließer + 1 ÖffnerBemessungsbetriebsstrom AC-12: (230 V) 4 ABemessungsbetriebsstrom AC-15: (230 V) 3 ABemessungsbetriebsstrom DC-12: (24 V) 4 ABemessungsbetriebsstrom DC-13: (24 V) 2 ABemessungsisolationsspannung: Messstromkreis / Ausgangsstromkreis 300 V, Ausgangsstromkreis 1 / Ausgangsstromkreis 2 300 V, Versorgungsstromkreis / Messstromkreis 300 V, Versorgungsstromkreis / Ausgangsstromkreis 300 VBemessungssteuerspeisespannung: 24 ... 240 V AC/DCFehlerrücksetzung: automatisch, manuell, entferntFunktion: 1 Sensor-Stromkreis, Kurzschlusserkennung, Auto Reset, dynamische Leitungsunterbrechungüberwachung, dynamische Leitungsunterbrechungüberwachung, ATEX ZulassungNicht flüchtiger Fehlerspeicher: Nein
DOC CE-Erklärung
Download
(Stand: 14.12.2024)
|
Deeplink Produktseite
Download
(Stand: 14.12.2024)
|
Maßzeichnung
Download
(Stand: 14.12.2024)
|
Montageanleitung
Download
(Stand: 14.12.2024)
|
Montageanleitung
Download
(Stand: 14.12.2024)
|
Produktdatenblatt
Download
(Stand: 14.12.2024)
|
REACH-Erklärung
Download
(Stand: 14.12.2024)
|
RoHS-Erklärung
Download
(Stand: 14.12.2024)
|
