Anzahl der Halbleiter-Ausgänge mit Meldefunktion | 0 |
Anzahl der kontaktbehafteten Ausgänge mit Meldefunktion | 0 |
Anzahl der sicheren Halbleiter-Ausgänge | 0 |
Anzahl der sicheren kontaktbehafteten Ausgänge | 0 |
Art der Betätigung | Magnet |
Ausführung der Schnittstelle für sicherheitsgerichtete Kommunikation | sonstige |
Ausführung des elektrischen Anschlusses | Kabel radial |
Ausführung des Schaltausgangs | Relaiskontakt |
Länge des Sensors | 38,5 mm |
Durchmesser des Sensors | 30 mm |
Explosionsschutz-Kategorie für Gas | ohne |
Explosionsschutz-Kategorie für Staub | sonstige |
Gehäusebauform | Zylinder, Gewinde |
Werkstoff des Gehäuses | Kunststoff |
Beschichtung Gehäuse | sonstige |
Gesicherter Schaltabstand AUS | 20 mm |
Gesicherter Schaltabstand EIN | 8 mm |
SIL nach IEC 61508 | 3 |
Performance Level nach EN ISO 13849-1 | Level e |
Max. Ausgangsstrom am sicheren Ausgang | 100 mA |
Umgebungstemperatur | -25.0 - 85.0 €C |
Mechanische Einbaubedingung für Sensor | nicht bündig |
Min. Ausgangsstrom | 100 mA |
Bemessungsversorgungsspannung bei DC | 24.0 - 24.0 V |
Spannungsart | AC/DC |
Quer-/Kurzschlusserkennung möglich | true |
Schaltabstand | 20 mm |
Mit Überwachungsfunktion nachgeschalteter Geräte | false |
Geeignet für Sicherheitsfunktionen | true |
Mit Statusanzeige | false |
Schutzart (IP) | IP67K |

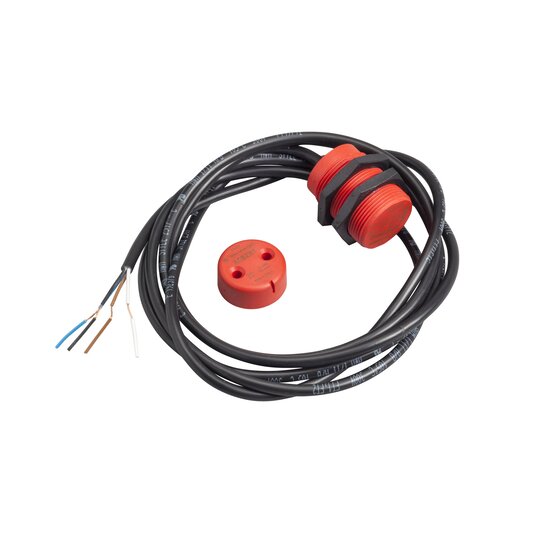

Dieser codierte magnetische Sicherheitsschalter XCSDMR ist für den Einsatz als Sicherheitsverriegelungsschalter für die Überwachung und Positionserfassung von Schutztüren oder Schutzgehäusen an Maschinen mit geringer Trägheit vorgesehen. Er hat 2 Öffnerkontakte in Anwesenheit des Magneten + einen Led. Er hat eine zylindrische Bauform mit einem 2 Meter langen PVC-Kabelanschluss, der eine flexible Installation ermöglicht. Seine B10D-Zuverlässigkeitsdaten betragen 50 000 000. Die Schutzart IP66 / IP67 macht sie ideal für den harten Einsatz unter rauen Bedingungen. Er entspricht auch den Normen EN/ISO 14119, EN/IEC 60204-1, EN/IEC 60947-5-1, UL 508, CSA C22.2 No 14. Bei korrektem Anschluss an eine entsprechende Sicherheitssteuerung entspricht er der Kategorie 4, Performance Level PL e, SIL 3 nach EN/ISO 13849-1, EN/IEC 61508.
