| Breite des Sensors |
30 mm |
| Höhe des Sensors |
70,4 mm |
| Länge des Sensors |
16 mm |
| Bemessungsbetriebsstrom Ie bei AC-15, 230 V |
1,5 A |
| Bemessungsbetriebsstrom Ie bei DC-13, 230 V |
0,1 A |
| Schaltfunktion |
Sprungschaltglied |
| Schaltfunktion verrastend |
false |
| Ausgang elektronisch |
false |
| Zwangsöffnung |
true |
| Anzahl der sicherheitsgerichteten Hilfskontakte |
0 |
| Anzahl der Kontakte als Öffner |
1 |
| Anzahl der Kontakte als Schließer |
1 |
| Anzahl der Kontakte als Wechsler |
0 |
| Ausführung der Schnittstelle |
ohne |
| Ausführung der Schnittstelle für sicherheitsgerichtete Kommunikation |
ohne |
| Gehäusebauform |
Quader |
| Werkstoff des Gehäuses |
Kunststoff |
| Beschichtung Gehäuse |
sonstige |
| Ausführung des Betätigungselements |
Kuppenstößel |
| Ausrichtung des Betätigungselements |
sonstige |
| Ausführung des elektrischen Anschlusses |
mit Kabel vorkonfektioniert |
| Mit Statusanzeige |
false |
| Geeignet für Sicherheitsfunktionen |
false |
| Explosionsschutz-Kategorie für Gas |
ohne |
| Explosionsschutz-Kategorie für Staub |
ohne |
| Umgebungstemperatur während des Betriebs |
-25.0 - 70 €C |
| Schutzart (IP) |
IP65 |

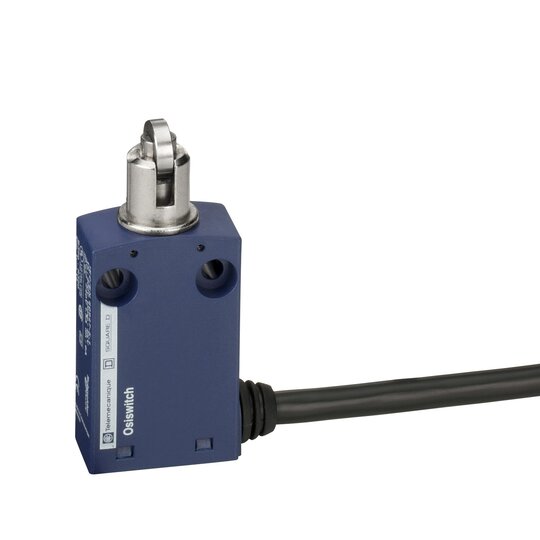

Dieses Produkt ist Teil der XC Standard-Reihe, einem Angebot an Endschaltern. Der Miniaturgrenzschalter ist ein Gerät, das eine mechanische Bewegung in ein elektrisches Steuersignal umwandelt. Er hat 1 Öffner + 1 Schließer, Schnappkontakte mit Zwangsöffnung und bietet eine Schalterbetätigung durch 30°-Nocken. Er verfügt über einen federrückstellenden Metallrollenstößel und unterstützt die Queranfahrt in 2 Richtungen. Die Bewegung des Endschalterbetätigungskopfes ist linear. Es ist mit einem festen PVR-isolierten Kabel für den elektrischen Anschluss und einer Kabellänge von 5 m ausgestattet. Es ist ein IP65- und IK04-zertifiziertes Produkt. Es handelt sich um einen Schalter mit einem Nennbetriebsstrom von 1,5 A bei 240 V AC, 0,1 A bei 250 V AC. Seine mechanische Lebensdauer beträgt ca. 5 Millionen Schaltspiele und seine elektrische Lebensdauer beträgt 5 Millionen Schaltspiele. Dieser Endschalter hat ein festes Gehäuse, das aus Kunststoff besteht. Seine Abmessungen sind 30mm (Breite) x 16mm (Tiefe) x 70,4mm (Höhe) und wiegen 0,08kg. Es ist für alle industriellen Maschinenanwendungen wie Verpackung, Materialhandhabung, Fördertechnik, Bearbeitung, Lebensmittel- und Getränkeindustrie, Dienstleistungssektor usw. bestimmt. Dieses Produkt ist von UL, CCC und CSA zertifiziert. Es erfüllt die Normen CSA C22.2 No 14, UL 508, EN/IEC 60204-1 und EN/IEC 60947-5-1. Die hohe Qualität der Endschalter und die weltweite Verfügbarkeit garantieren kurze Lieferzeiten. Ein umfassendes Angebot an zwangsöffnenden Sprungkontakten für eine einfachere und sicherere Maschinenkonstruktion. Ex OsiSwitch, Endschalter im IEC-Normformat bestehen aus Produkten, die gemäß EN 50047, EN 50041 entwickelt wurden, sowie aus den beliebten Miniatur- und klassischen Endschalterreihen XCM und XCKM.
