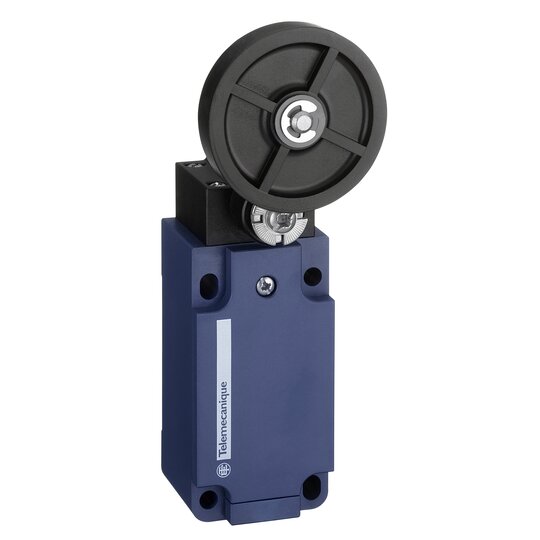

Telemecanique XCKS139H29 Positions- schalter Rollenhebel Ku-Rolle D50mm 1Ö1S
1 Stück

Breite des Sensors	50 mm
Höhe des Sensors	143 mm
Länge des Sensors	65 mm
Bemessungsbetriebsstrom Ie bei AC-15, 230 V	3 A
Bemessungsbetriebsstrom Ie bei DC-13, 230 V	0,27 A
Schaltfunktion	Sprungschaltglied
Schaltfunktion verrastend	false
Ausgang elektronisch	false
Zwangsöffnung	false
Anzahl der sicherheitsgerichteten Hilfskontakte	0
Anzahl der Kontakte als Öffner	1
Anzahl der Kontakte als Schließer	1
Anzahl der Kontakte als Wechsler	0
Ausführung der Schnittstelle	ohne
Ausführung der Schnittstelle für sicherheitsgerichtete Kommunikation	ohne
Gehäusebauform	Quader
Werkstoff des Gehäuses	Kunststoff
Beschichtung Gehäuse	sonstige
Ausführung des Betätigungselements	Rollenhebel
Ausrichtung des Betätigungselements	sonstige
Ausführung des elektrischen Anschlusses	Kabeleinführung (metrisch)
Mit Statusanzeige	false
Geeignet für Sicherheitsfunktionen	false
Explosionsschutz-Kategorie für Gas	ohne
Explosionsschutz-Kategorie für Staub	ohne
Umgebungstemperatur während des Betriebs	-25.0 - 70.0 €C
Schutzart (IP)	IP65

Positionsschalter XCKS139H29

Technische Daten

Material: Kunststoff

Kopftyp: Drehkopf

Anzahl der Pole: 2

Befestigungsart: An dem Gehäuse

Ansatztyp: Seitliche Anfahrrichtung 1 oder 2 programmierbare Richtungen

Operatortyp: Rollenhebel mit Federrückstellung Elastomer (Rollenhebel 50 mm Durchmesser)

Betrieb der Kontakte: Mit Sprungfunktion

Minimale Auslösekraft: 0,1 N.m

Minimale Betätungsgeschwindigkeit: 0,01 m/min.

Maximale Betätigungsgeschwindigkeit: 1,5 m/s

Mechanische Lebensdauer: 20.000.000 Zyklen

Elektrische Lebensdauer: 5.000.000 Zyklen

Schutzart: IP66/IP67 entspricht IEC 60529

IK-Schutzart: IK05 entspricht EN 50102

Schutzart gegen Stromschlag: Klasse II entspricht IEC 61140 / Klasse II entspricht NF C 20-030

Vibrationsfestigkeit: (f= 10...500 Hz) 25 gn gemäß IEC 60068-2-6

Stoßfestigkeit: 40 gn (Dauer = 11 ms) gemäß IEC 60068-2-27

Schutzbehandlung: TC

Elektrische Daten

Thermischer Strom [lthe]: 10 A AC

Nennisolationsspannung Ui: 300 V gemäß CSA C22.2 No. 14 / 500 V Verschmutzungsgrad 3 gemäß IEC 60947-1 / 300 V gemäß UL 508

Bemessungsstoßspannungsfestigkeit [Uimp]: 6 kV gemäß IEC 60664 / entspricht IEC 60947-1

Kurzschlussschutz: 10 A von gG Patrone Sicherung

Temperaturbereich

Umgebungstemperatur bei Lagerung: -40 °C bis +70 °C

Umgebungstemperatur bei Betrieb: -25 °C bis +70 °C

Gewicht und Abmessungen

Gewicht: 0,175 kg

Breite: 50 mm

Höhe 144 mm

Tiefe 67 mm
