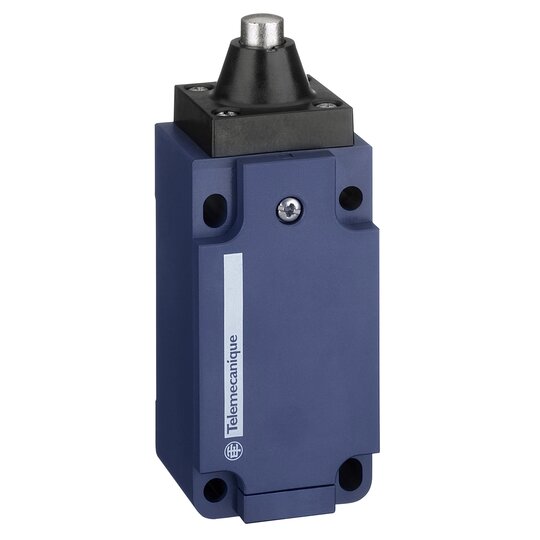

Telemecanique XCKS101H29 Positions- schalter Metall Kuppenstößel 1Ö1S
1 Stück

Listenpreis
Art.-Nr.
2740730
EAN
3389110514537
Hersteller-Nr.
XCKS101H29
DEHA.-Nr.
0038130
eClass.-Nr.
27270601
Zolltarif-Nr.
85365080
Breite des Sensors 40 mm
Höhe des Sensors 72,5 mm
Länge des Sensors 36 mm
Bemessungsbetriebsstrom Ie bei AC-15, 230 V 3 A
Bemessungsbetriebsstrom Ie bei DC-13, 230 V 0,27 A
Schaltfunktion Sprungschaltglied
Schaltfunktion verrastend false
Ausgang elektronisch false
Zwangsöffnung false
Anzahl der sicherheitsgerichteten Hilfskontakte 0
Anzahl der Kontakte als Öffner 1
Anzahl der Kontakte als Schließer 1
Anzahl der Kontakte als Wechsler 0
Ausführung der Schnittstelle ohne
Ausführung der Schnittstelle für sicherheitsgerichtete Kommunikation ohne
Gehäusebauform Quader
Werkstoff des Gehäuses Kunststoff
Beschichtung Gehäuse sonstige
Ausführung des Betätigungselements Kuppenstößel
Ausrichtung des Betätigungselements sonstige
Ausführung des elektrischen Anschlusses Kabeleinführung (metrisch)
Mit Statusanzeige false
Geeignet für Sicherheitsfunktionen false
Explosionsschutz-Kategorie für Gas ohne
Explosionsschutz-Kategorie für Staub ohne
Umgebungstemperatur während des Betriebs -25.0 - 70.0 €C
Schutzart (IP) IP65

Positionsschalter XCKS101H29


Technische Daten

  • Material: Kunststoff
  • Kopftyp: Rollenstößel
  • Anzahl der Pole: 2
  • Befestigungsart: An dem Gehäuse
  • Ansatztyp: Vertikalansteuerung 1 Richtung
  • Operatortyp: Stößel mit Federrückstellung Metall
  • Betrieb der Kontakte: Mit Sprungfunktion
  • Mindestkraft für Positivöffnung: 30 N
  • Minimale Auslösekraft: 15 N
  • Minimale Betätungsgeschwindigkeit: 0,01 m/min.
  • Maximale Betätigungsgeschwindigkeit: 0,5 m/s
  • Mechanische Lebensdauer: 25.000.000 Zyklen
  • Elektrische Lebensdauer: 5.000.000 Zyklen
  • Schutzart: IP66/IP67 entspricht IEC 60529
  • IK-Schutzart: IK05 entspricht EN 50102
  • Schutzart gegen Stromschlag: Klasse II entspricht IEC 61140 / Klasse II entspricht NF C 20-030
  • Vibrationsfestigkeit: (f= 10...500 Hz) 25 gn gemä0 IEC 60068-2-6
  • Stoßfestigkeit: 40 gn (Dauer = 11 ms) gemäß IEC 60068-2-27
  • Schutzbehandlung: TC


    • Elektrische Daten

  • Thermischer Strom [lthe]: 10 A AC
  • Nennisolationsspannung Ui: 300 V gemäß CSA C22.2 No. 14 / 500 V Verschmutzungsgrad 3 gemäß IEC 60947-1 / 300 V gemäß UL 508
  • Bemessungsstoßspannungsfestigkeit [Uimp]: 6 kV gemäß IEC 60664 / entspricht IEC 60947-1
  • Kurzschlussschutz: 10 A von gG Patrone Sicherung


    • Temperaturbereich

  • Umgebungstemperatur bei Lagerung: -40 °C bis +70 °C
  • Umgebungstemperatur bei Betrieb: -25 °C bis +70 °C


    • Gewicht und Abmessungen

  • Gewicht: 0,125 kg
  • Breite: 40 mm
  • Höhe 104 mm
  • Tiefe 37 mm
