Bemessungssteuerspeisespannung Us bei AC 50 Hz | 17 - 32 V |
Bemessungssteuerspeisespannung Us bei AC 60 Hz | 17 - 32 V |
Bemessungssteuerspeisespannung Us bei DC | 17 - 32 V |
Spannungsart zur Betätigung | DC |
Anzahl der Öffner als Hauptkontakte | 0 |
Anzahl der Schließer als Hauptkontakte | 3 |
Anschlussart Hauptstromkreis | Schraubanschluss |
Betriebsspannung bei AC 50 Hz | 220 - 690 V |
Betriebsspannung bei AC 60 Hz | 220 - 690 V |
Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 6 A |
Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 12 A |
Bemessungsbetriebsleistung bei AC-3, 400 V | 5,5 kW |
Bemessungsbetriebsleistung NEMA | 2,2371 kW |
Anzahl der Hilfskontakte als Schließer | 1 |
Anzahl der Hilfskontakte als Öffner | 0 |
Geeignet für Reiheneinbau | false |
Breite | 52,5 mm |
Höhe | 57,5 mm |
Tiefe | 46,7 mm |

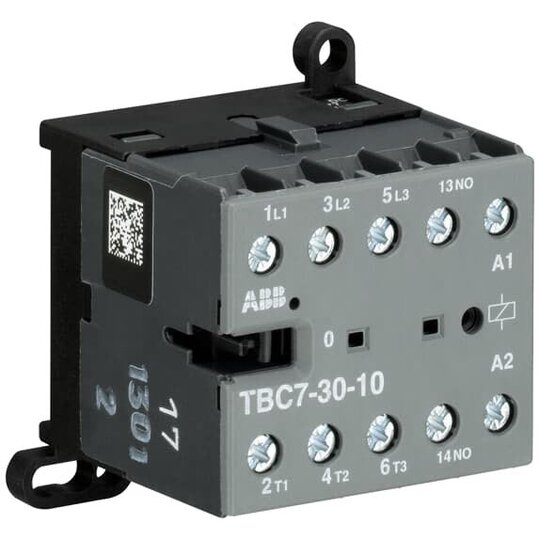

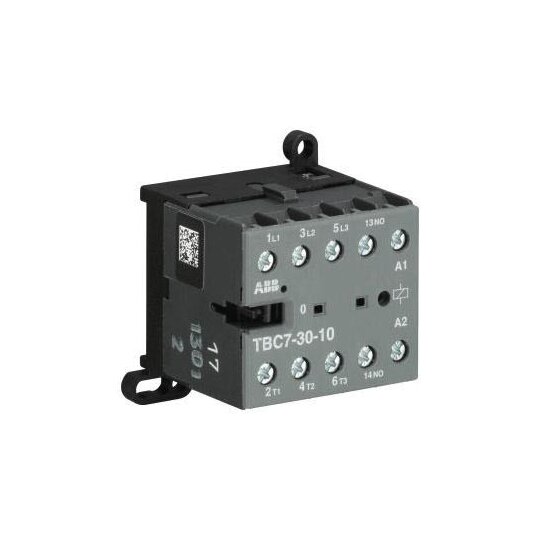

Kleinschütze TBC 7 von 5,5 kW AC-3 (400 V) eignen sich zum Schalten von Leistungskreisen mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Durch ihre geringe Abmessungen, Anschlussvarianten in Schraub-, Lötpin- und Flachstecktechnik sowie vielfältigen Kontakt- und Weitspannungsspulenvarianten besitzen sie eine breite Palette von Einsatzmöglichkeiten auch unter ungünstigen Platzverhältnissen.Als anbaubare Zubehörteile stehen Löschglieder zur Verfügung.EN 60947-1, IEC/EN 60947-4-1, IEC/EN 60947-5-1Anschlussart: SchraubklemmeAnzahl Hauptkontakte Öffner: 0Anzahl Hauptkontakte Schließer: 3Anzahl Hilfskontakte Öffner: 0Anzahl Hilfskontakte Schließer: 1Bemessungsbetriebsleistung AC-3: (230 V dreiphasig) 3 kW, (400 V dreiphasig) 5,5 kW, (500 V dreiphasig, Öffner) 5,5 kW, (690 V dreiphasig, Schließer) 3 kWBemessungsbetriebsspannung: Hilfsstromkreis 690 V AC / 250 V DC, Hauptstromkreis 690 V AC / 220 V DCBemessungsbetriebsstrom AC-1: (220/240 V) 40°C 20 A, (220/240 V) 55°C 16 A, (380/440 V) 40°C 20 A, (380/440 V) 55°C 16 A, (690 V) 40°C 6 A, (690 V) 55°C 6 ABemessungsbetriebsstrom AC-3: (230 V) 55°C 12 A, (400 V) 55 °C 12 A, (500 V) 55°C 9 A, (690 V Schließer, 55 °C) 3,5 ABemessungssteuerspannung: 17 ... 32 V DCMontageart: DIN-Schiene, Schraube
