| Bemessungsstrom |
220 A |
| Ausführung |
1-stöckig |
| Anzahl der Zählerplätze |
0 |
| Anzahl der TSG-Plätze |
1 |
| Unterer Anschlussraum |
mit Sammelschiene 5-polig |
| Montageart |
Aufputz |
| Werkstoff |
Stahl |
| Farbe |
grau |
| RAL-Nummer |
7035 |
| Anzahl der Verteilerreihen |
0 |
| Anzahl der Felder |
3 |
| Mit Montageplatte |
false |
| Schutzart (IP) |
IP55 |
| Breite |
800 mm |
| Höhe |
1400 mm |
| Tiefe |
225 mm |
| Einbaubreite |
800 mm |
| Einbauhöhe |
1400 mm |
| Einbautiefe |
225 mm |

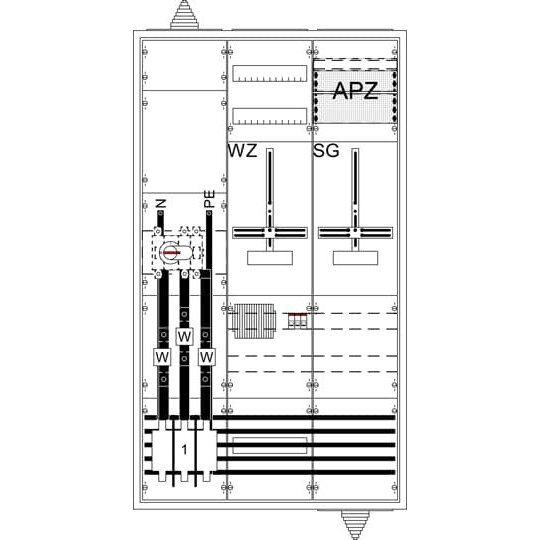

Die Messwandlerkomplettschränke der Baureihe WG mit Dreipunkt-Befestigung sind im Twinline G Wandschränken verbaut. Die Komplettschränke sind nach den Vorgaben vom FNN Hinweis* vorverdrahtet und zeichnen sich durch fest definierte Funktionsflächen, eine definierte primär und sekundär Verdrahtung und eine definierte Spannung, Strom und Prüfklemme aus. Somit können die Produktlösungen bei Energieversorgern zum Einsatz kommen, diese nach den FNN Hinweis Messwandleranlagen zulassen.*Der FNN Hinweis beschreibt: Zählerplätze mit halbindirekten Messungen bis 1000 A in der Niederspan nung (Wandleranlagen)Geltende Normen: DIN VDE 0603-2-2, DIN EN 61439-1 5-polig, Trennstelle vor dem Wandler Sicherungsunterteil NH1/250 A, Wandlerbereich Wandlerauflage mit herausnehmbarer Wandlerlasche 170 x 30 x 5 mm, Ritz: EKS 60-03, EKS 70-04, EKSO 74, MBS: EASK 31.3, EASK 31.4, EASK 31.5, EASK 41.4, EASK 41.5 (Beistellung NB), Trennstelle nach dem Wandler Lastschalter 250 A / 3-polig (M8), Primärverdrahtung L1-L3 Cu-Schiene 30 x 5 und 20 x 5, PE+N Cu-Schiene 20 x 5 mm, Anschluss N+PE (M8), Rasteinheit 9 RE, Bauhöhe 5, Feldbreite 3, Platzeinheiten 324, Abdeckungen aus Kunststoff, plombierbarer Schnellverschluss, RAL 7035Normen: DIN EN 61439-2Bauhöhe: 5Bemessungsstrom: 220 ABreite: 800 mmFeldbreite: 3Höhe: 1400 mmMontageart: Surface mountingPlatzeinheiten (PLE): 324Rastereinheiten (RE): 0Schutzart: IP55Schutzklasse: II (schutzisoliert)Tiefe: 225 mmWerkstoff: sheet steel
