| Mit Verdrahtung |
true |
| Ausführung |
1-stöckig |
| Anzahl der Zählerplätze |
1 |
| Anzahl der TSG-Plätze |
0 |
| Unterer Anschlussraum |
mit Sammelschiene 5-polig |
| Anzahl der Verteilerreihen |
0 |
| Breite |
500 mm |
| Höhe |
1350 mm |
| Breite in Teilungseinheiten |
24 |
| Ausführung Deckel |
geschlossen mit Vorprägung |
| Anschlussraum |
300 mm |
| Mit Montageplatte |
false |
| Farbe |
grau |
| RAL-Nummer |
7035 |
| Schutzart (IP) |
IP2XC |

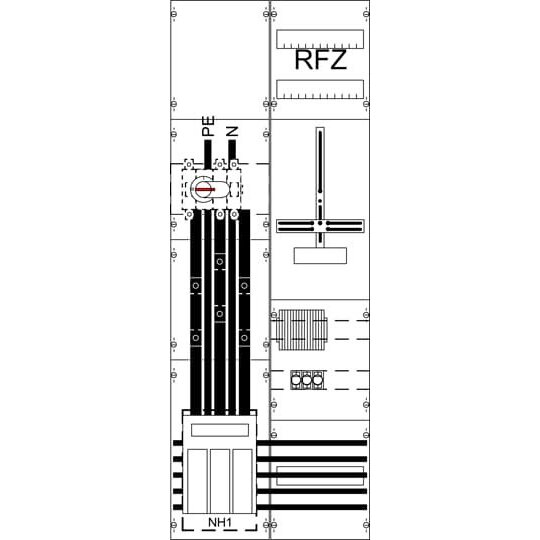

Die Messwandlerkomplettfelder der Baureihe WF mit Dreipunkt-Befestigung sind für den Einbau im Com-fortline oder Twinline Schränken vorgesehen. Die Felder sind nach den Vorgaben vom FNN Hinweis* vorverdrahtet und zeichnen sich durch fest definierte Funktionsflächen, eine definierte primär und sekundär Verdrahtung und eine definierte Spannung, Strom und Prüfklemme aus. Somit können die Produktlösun-gen bei Energieversorgern zum Einsatz kommen, diese nach den FNN Hinweis Messwandleranlagen zulassen.*Der FNN Hinweis beschreibt: Zählerplätze mit halbindirekten Messungen bis 1000 A in der Niederspan-nung (Wandleranlagen)Geltende Normen: DIN VDE 0603-2-2, DIN EN 61439-11 5 mm, Ritz: EKS 60-03, EKS 70-04, EKSO 74, MBS: EASK 31.3, EASK 31.4, EASK 31.5, EASK 41.4, EASK 41.5 (Beistellung NB), Trennstelle nach dem Wandler Lastschalter 250 A / 3-polig (M8), Primärverdrahtung L1-L3 Cu-Schiene 30 x 5 und 20 x 5, PE+N Cu-Schiene 20 x 5 mm, Anschluss N+PE (M8), Rasteinheit 9 RE, Bauhöhe 5, Feldbreite 3, Platzeinheiten 324, Abdeckungen aus Kunststoff, plombierbarer Schnellverschluss, RAL 7035Normen: DIN EN 61439-2Bauhöhe: 5Breite: 500 mmFeldbreite: 2Höhe: 1350 mmPlatzeinheiten (PLE): 216Rastereinheiten (RE): 0Schutzart: IP2XCTiefe: 160 mm
