| Mit Verdrahtung |
true |
| Ausführung |
elektronischer Haushaltszähler (eHZ) |
| Anzahl der Zählerplätze |
1 |
| Anzahl der TSG-Plätze |
0 |
| Unterer Anschlussraum |
mit Sammelschiene 5-polig |
| Hauptschalter-Bemessungsstrom |
63 A |
| Anzahl der Verteilerreihen |
0 |
| Breite |
250 mm |
| Höhe |
1050 mm |
| Breite in Teilungseinheiten |
12 |
| Ausführung Deckel |
geschlossen mit Vorprägung |
| Anschlussraum |
300 mm |
| Mit Montageplatte |
false |
| Farbe |
grau |
| RAL-Nummer |
7035 |
| Schutzart (IP) |
IP2XC |

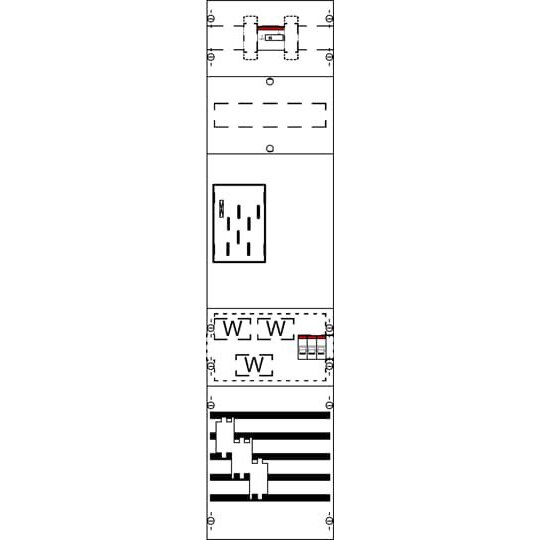

Mess- und Wandlerfeld, Komplettfeld, mit BKE-I, für den Innenbereich, Schutzart IP2XC, geltende Normen: DIN VDE 0603-1, VDE 0603-2-2, DIN EN 61439-1, VDE 0660-600-1, DIN EN 61439-2, VDE 0660-600-2, DIN EN 61439-3, VDE 0660-600-3, Bemessungsstrom In 80 A, in RAL 7035, Abmessungen in mm (H x B x T): 1050 x 250 x 160, Netzsystem TN-S, 5-polig, Stecktechnik, Anzahl Zählerplätze Einzeltarif 1, Anzahl SG-Plätze 1, Anzahl Wandlerzählerplatz 1, verdrahtet nach den Vorgaben des NB, Spannungspfad Sicherungssockel D01/3-polig, Lastbereich: Sammelschienensystem Cu-Schienen 12 x 5 mm 5-polig, Trennstelle vor dem Wandler Sicherungsunterteile 1x3xNH00/125 A, Wandlerbereich Montageplatte für Einzelwandler mit Fußbefestigung zum Durchführen der Leitung, Ritz: EKS 50-02, EKS 60-03, MBS: EASR 14.3, EAS 176.3, EASK 176.3, EASR 22.3, EASK 31.3, EASK 31.4, EASK 31.5 (Beistellung NB), Trennstelle nach dem Wandler Lastschalter 125 A / 3-polig (10-70qmm), Primärverdrahtung 35 qmm, N+PE 2 Anschlüsse N+PE 50qmm, Hinweis: E DIN VDE 0603-2-2, Rasteinheit 7 RE, Bauhöhe 3, Feldbreite 1, Platzeinheiten 84, Abdeckungen aus Kunststoff, plombierbarer Schnellverschluss, RAL 7035Normen: DIN EN 61439-2Bauhöhe: 3Bemessungsstrom: 63 ABreite: 250 mmFeldbreite: 1Höhe: 1050 mmPlatzeinheiten (PLE): 84Rastereinheiten (RE): 0Schutzart: IP2XCTiefe: 160 mm
