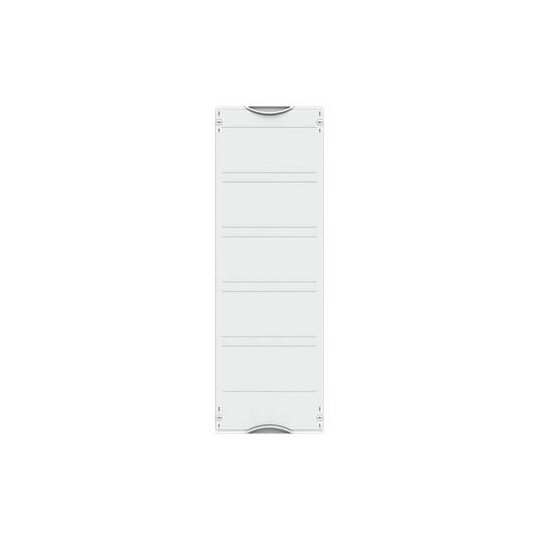

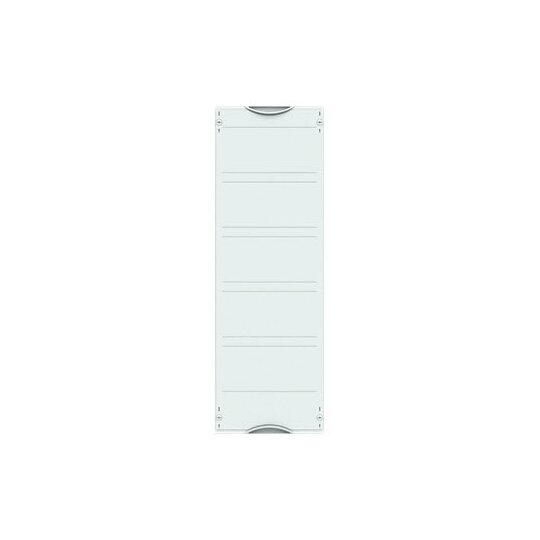

Striebel MBD100 Baus f.NH-Trennl.ABB 1FB 2CPX042255R9999
1 Stück

Listenpreis
Art.-Nr.
2837805
EAN
4011617422556
Hersteller-Nr.
2CPX042255R9999
DEHA.-Nr.
5374095
eClass.-Nr.
27400619
Zolltarif-Nr.
85381000
Polzahl 3
Anzahl der NH-Sicherungsunterteile 0
Anzahl der NH-Sicherungslasttrenner 0
Mitschaltender Neutralleiter false
Bemessungsstrom 850 A
Montageart Sammelschienensystem
Baugröße sonstige
Mit Abdeckung true
Höhe 750 mm
Breite 250 mm
Tiefe 159,5 mm

Innenausbau Modul, CombiLine, Bausatz unmontiert, für Sammelschienensystem 185 mm NH-Lasttrennleisten, Rasteinheit 5 RE = 750 mm, Feldbreite 1 = 250 mm, 60 Platzeinheiten, nutzbare Breite von 150 mm, unbestückt für den Einbau von 4 NH-Sicherungslasttrennleisten NH00 - NH3, für Sammelschienensystem 3-polig, Ausrichtung Sammelschienen: horizontal, mit Sammelschienenhalter ZX522, Sammelschienenmittenabstand: 185 mm, für maximal 3 Cu-Schienen, (Sammelschienen müssen separat bestellt werden), Bemessungsstrom In max. 850 A, Abdeckungen aus Kunststoff, 90 Grad Druck-Drehverschluss, RAL 7035, Ausführung der Abdeckung: geschlossen, einsetzbar ab einer Schranktiefe von 275 mm, WR Montagegerüst muss separat bestellt werden

https://search.abb.com/library/Download.aspx?DocumentID=2CPC130253M5601

Gebrauchsanleitung

Download (Stand: 17.09.2024)

Deeplink Produktseite

Download (Stand: 17.09.2024)

Gebrauchsanleitung

Download (Stand: 17.09.2024)

Produktdatenblatt

Download (Stand: 17.09.2024)

Produktdatenblatt

Download (Stand: 17.09.2024)

Sonstige

Download (Stand: 17.09.2024)

Sonstige

Download (Stand: 17.09.2024)
