| Bemessungsstrom |
220 A |
| Ausführung |
2-stöckig |
| Anzahl der Zählerplätze |
0 |
| Anzahl der TSG-Plätze |
0 |
| Unterer Anschlussraum |
mit Sammelschiene 5-polig |
| Montageart |
Aufputz/teilversenkt |
| Werkstoff |
Stahl |
| Farbe |
weiß |
| RAL-Nummer |
9016 |
| Anzahl der Verteilerreihen |
0 |
| Anzahl der Felder |
3 |
| Mit Montageplatte |
false |
| Schutzart (IP) |
IP31 |
| Breite |
800 mm |
| Höhe |
1400 mm |
| Tiefe |
215 mm |
| Einbaubreite |
800 mm |
| Einbauhöhe |
1400 mm |
| Einbautiefe |
215 mm |

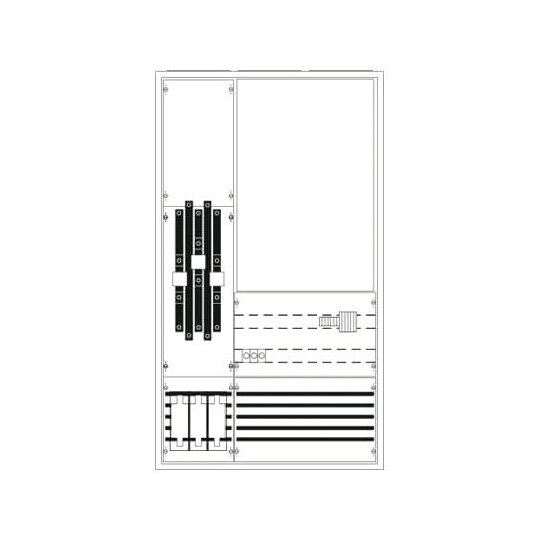

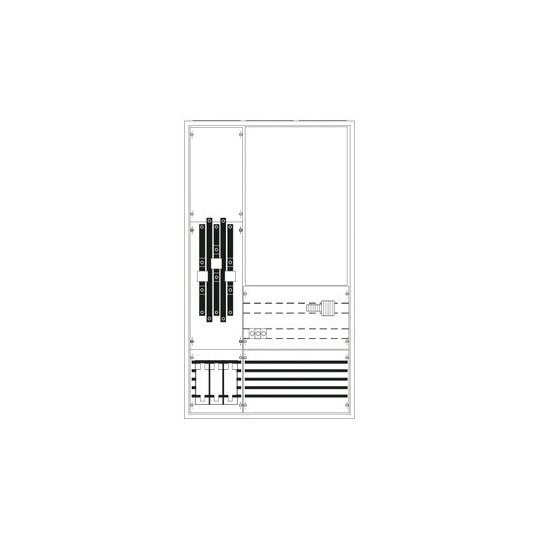

Die Mess- und Wandlerschränke sind für die Aufputz und teilversenkte Montage ausgelegt. Verwendung finden die Verteiler im Innenbereich von z.B. Wohn-, Zweck- und Industriegebäuden. Die Gehäuse werden mit Tür ausgeliefert und verfügen über obere, untere und seitliche Leitungseinführungsmöglichkeiten. Ein Vorteil bildet der weite Türöffnungswinkel von 120°. Des Weiteren können die Türen bei Bedarf einfach ausgehängt werden. Die Gehäuse erfüllen die Schutzart IP44 (IP31 nach DIN VDE 0603-1). Geltende Normen: DIN VDE 0603-1, DIN 43870-1, Farbe weiß RAL 9016 und pulverbeschichtet.), Primärverdrahtung 120 qmm, L1-L3 Anschlussschrauben (M10), Anschluss N+PE (M10), Abdeckungen aus Kunststoff, plombierbarer Schnellverschluss, RAL 7035,Bauhöhe: 5Bemessungsstrom: 220 ABreite: 800 mmFeldbreite: 3Höhe: 1400 mmMontageart: Aufputzmontage/teilweise versenkt montiertPlatzeinheiten (PLE): 324Rastereinheiten (RE): 0Schutzart: IP31Schutzklasse: II (schutzisoliert)Tiefe: 215 mmWerkstoff: Stahlblech
