| Bemessungsstrom |
200 A |
| Ausführung |
1-stöckig |
| Anzahl der Zählerplätze |
0 |
| Anzahl der TSG-Plätze |
0 |
| Unterer Anschlussraum |
mit Sammelschiene 5-polig |
| Montageart |
Aufputz/teilversenkt |
| Werkstoff |
Stahl |
| Farbe |
weiß |
| RAL-Nummer |
9016 |
| Anzahl der Verteilerreihen |
0 |
| Anzahl der Felder |
3 |
| Mit Montageplatte |
false |
| Schutzart (IP) |
IP31 |
| Breite |
800 mm |
| Höhe |
1100 mm |
| Tiefe |
215 mm |
| Einbaubreite |
800 mm |
| Einbauhöhe |
1100 mm |
| Einbautiefe |
215 mm |

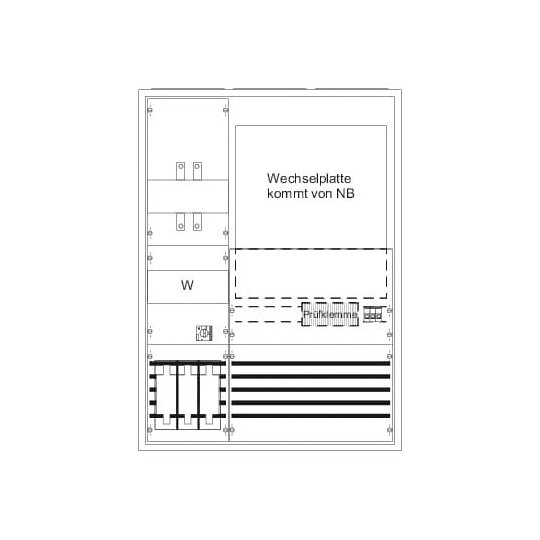

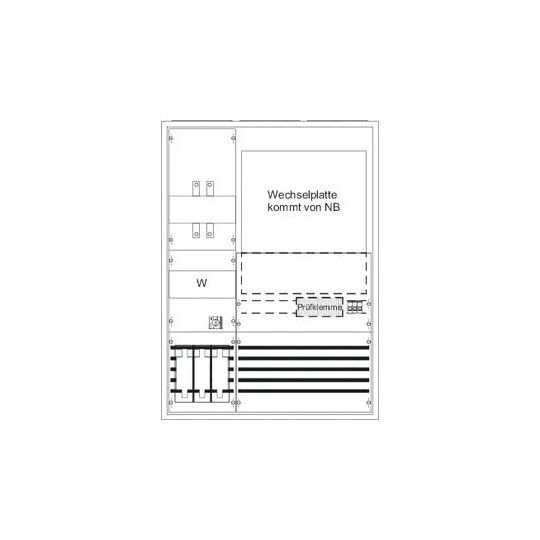

Mess- und Wandlerschrank, Komplettschrank, Montageart: Aufputz, Unterputz, teilversenkt, für den Innenbereich, geltende Normen: DIN EN 61439-1, VDE 0660-600-1, pulverbeschichtet, in RAL 9016, Doppeltür, Netzsystem TN-S 5-polig, unterer Anschlussraum Zählerplatz: mit Sammelschiene, Anzahl Wandlerzählerplatz 1, unterer Anschlussraum Zählerplatz: mit Sammelschiene, Zählerwechselplatte Beistellung NB, Prüfklemme X1 (14 Klemmstellen), Verdrahtung von Strom- und Spannungspfad bis Prüfklemme X1, Spannungspfad LS-Schalter B6/25 kA 3-polig Überspannungskategorie 3 und Motorschutzschalter 1-1,6A, Lastbereich: Sammelschienensystem Cu-Schienen 12 x 5 mm 5-polig, Trennstelle vor dem Wandler Sicherungsunterteil NH2/400 A, Wandlerbereich Montagemöglichkeit für Wandler, Wandlersatz der SWB mit Cu-Schienenteil (Beistellung NB), Trennstelle nach dem Wandler Montagemöglichkeit für Kundenlastschalter ABB OT250/3-polig, Primärverdrahtung L1-L3, N 120 qmm, PE 70 qmm, Anschluss N+PE (M8), Hinweis: Einspeisegehäuse EK220 empfohlen, Abdeckungen aus Kunststoff, plombierbarer Schnellverschluss, RAL 7035,Bauhöhe: 3Bemessungsstrom: 200 ABreite: 800 mmFeldbreite: 3Höhe: 1100 mmMontageart: Aufputzmontage/teilweise versenkt montiertPlatzeinheiten (PLE): 252Rastereinheiten (RE): 0Schutzart: IP31Schutzklasse: II (schutzisoliert)Tiefe: 215 mmWerkstoff: Stahlblech
