| Mit Verdrahtung |
true |
| Ausführung |
2-stöckig |
| Anzahl der Zählerplätze |
1 |
| Anzahl der TSG-Plätze |
1 |
| Unterer Anschlussraum |
mit Sammelschiene 5-polig |
| Hauptschalter-Bemessungsstrom |
210 A |
| Anzahl der Verteilerreihen |
0 |
| Breite |
750 mm |
| Höhe |
1350 mm |
| Breite in Teilungseinheiten |
36 |
| Ausführung Deckel |
geschlossen mit Vorprägung |
| Anschlussraum |
300 mm |
| Mit Montageplatte |
false |
| Farbe |
grau |
| RAL-Nummer |
7035 |
| Schutzart (IP) |
IP2XC |

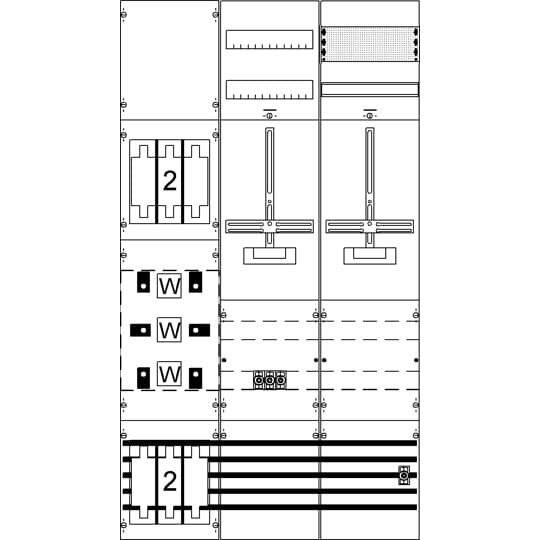

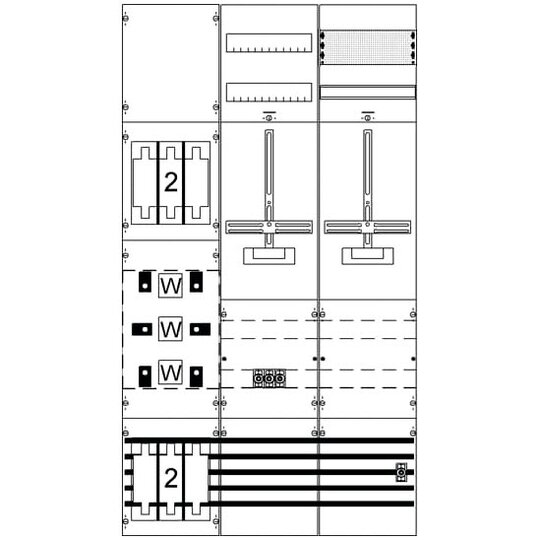

Mess- und Wandlerfeld, Komplettfeld, mit Zählerkreuz, für den Innenbereich, geltende Normen: DIN EN 61439-1, VDE 0660-600-1, DIN EN 61439-2, VDE 0660-600-2, Abmessungen in mm (H x B x T): 1350 x 800 x 160, Zählerplatz verdrahtet, Netzsystem TN-S 5-polig, unterer Anschlussraum Zählerplatz: mit Sammelschiene, Anzahl Zählerplätze 1, Anzahl TSG-Plätze 1, Anzahl Wandlerzählerplatz 1, unterer Anschlussraum Zählerplatz: mit Sammelschiene, verdrahtet nach den Vorgaben des NB, Spannungspfad Sicherungssockel D01/3-polig und D01/1-polig, Lastbereich: Sammelschienensystem Cu-Schienen 2 x 12 x 5 mm 5-polig, Trennstelle vor dem Wandler Sicherungsunterteil NH2/400 A, Wandlerbereich Wandlerauflage aus Rollenstützern für Wandlerlasche mit 130 mm Lochabstand, Ritz: EKS 60-03, EKS 70-04, EKSO 63, EKSO 73, EKSO 74, MBS: EASK 31.3, EASK 31.4, EASK 31.5, EASK 41.4, EASK 41.5 (Beistellung NB), Trennstelle nach dem Wandler Unterteil 1 x 3 x NH2/400 A mit Anschlussschrauben, Primärverdrahtung 120 qmm, Anschluss N+PE (M12), Rasteinheit 9 RE, Bauhöhe 5, Feldbreite 3, Platzeinheiten 324, Abdeckungen aus Kunststoff, plombierbarer Schnellverschluss, RAL 7035Normen: DIN EN 61439-2Bauhöhe: 5Bemessungsstrom: 210 ABreite: 750 mmFeldbreite: 3Höhe: 1350 mmPlatzeinheiten (PLE): 324Rastereinheiten (RE): 0Schutzart: IP2XCTiefe: 160 mm
