| Mit Verdrahtung |
true |
| Ausführung |
2-stöckig |
| Anzahl der Zählerplätze |
1 |
| Anzahl der TSG-Plätze |
1 |
| Unterer Anschlussraum |
mit Sammelschiene 5-polig |
| Hauptschalter-Bemessungsstrom |
220 A |
| Anzahl der Verteilerreihen |
0 |
| Breite |
500 mm |
| Höhe |
1350 mm |
| Breite in Teilungseinheiten |
24 |
| Ausführung Deckel |
geschlossen mit Vorprägung |
| Anschlussraum |
300 mm |
| Mit Montageplatte |
false |
| Farbe |
grau |
| RAL-Nummer |
7035 |
| Schutzart (IP) |
IP2XC |

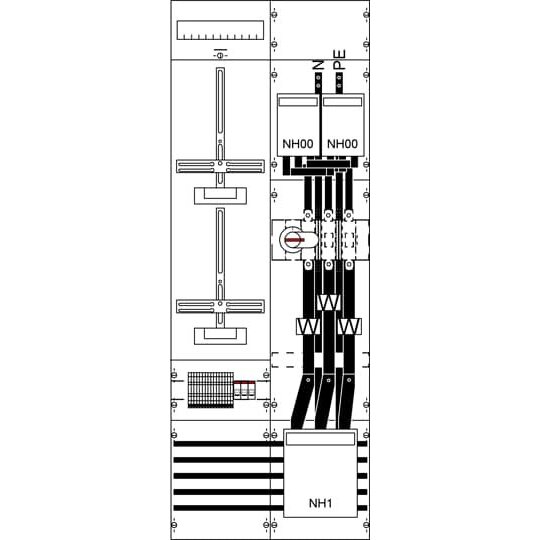

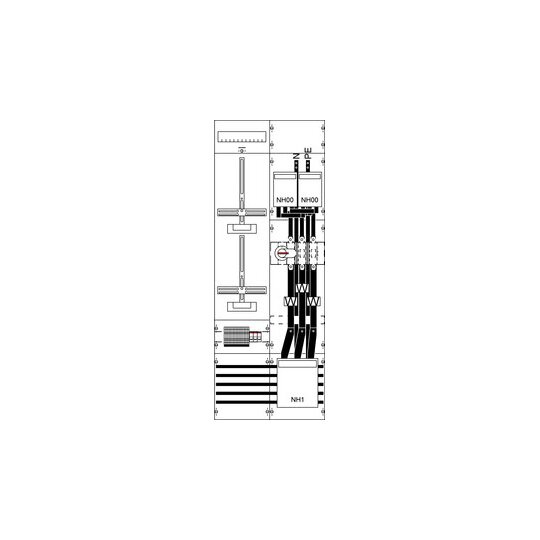

Die Wandlerfelder der Baureihe KA mit Dreipunkt-Befestigung sind für den Einbau im ComfortLine Schrank vorgesehen. Die Felder sind vorverdrahtet, wodurch eine schnelle und einfache Montage im Schrank gewährleistet wird. Durch den optionalen Sammelschienenverbinder kann nach Belieben die Querverdrahtung mehrerer Felder realisiert werden. Geltende Normen: DIN EN 61439-1, VDE 0660-600-1.stelle vor dem Wandler Sicherungslasttrenner NH1/250A, Wandlerbereich Wandlerschienen 30 x 5 mm, Einzelwandler für Cu-Schienen 30x5mm (Beistellung NB), Trennstelle nach dem Wandler Lastschalter 250 A / 3-polig und 2 Sicherungslasttrenner NH00/160 A (M8), Primärverdrahtung Cu-Schiene 30 x 5 mm, Zugang: auf Sammelschienensystem, Abgang: Anschlussschrauben an Lastschalter und PE+N-Schiene, Anschluss N+PE (M8), Hinweis: Ist eine Kurzschlussleistung &,gt, 25 kA zu erwarten, ist ein Backupschutz vor den Spannungspfadsicherungen einzuplanen. Die Kurzschlussleistung ist bei dem NB zu erfragen. Sammelschienenanschlussklemmen extra bestellen, Abdeckungen aus Kunststoff, plombierbarer Schnellverschluss, RAL 7035,Normen: DIN EN 61439-3, DIN EN 61439-2Bauhöhe: 5Bemessungsstrom: 220 ABreite: 500 mmFeldbreite: 2Höhe: 1350 mmPlatzeinheiten (PLE): 216Rastereinheiten (RE): 0Schutzart: IP2XCTiefe: 160 mm
