| Mit Verdrahtung |
true |
| Ausführung |
2-stöckig |
| Anzahl der Zählerplätze |
1 |
| Anzahl der TSG-Plätze |
1 |
| Unterer Anschlussraum |
mit Sammelschiene 5-polig |
| Hauptschalter-Bemessungsstrom |
200 A |
| Anzahl der Verteilerreihen |
0 |
| Breite |
500 mm |
| Höhe |
1350 mm |
| Breite in Teilungseinheiten |
24 |
| Ausführung Deckel |
geschlossen mit Vorprägung |
| Anschlussraum |
300 mm |
| Mit Montageplatte |
false |
| Farbe |
grau |
| RAL-Nummer |
7035 |
| Schutzart (IP) |
IP2XC |

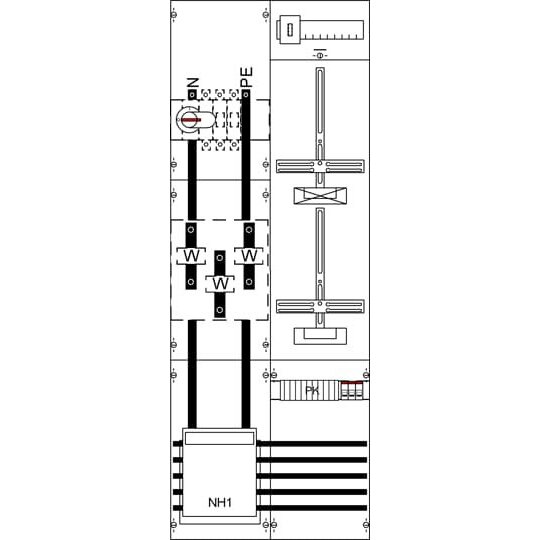

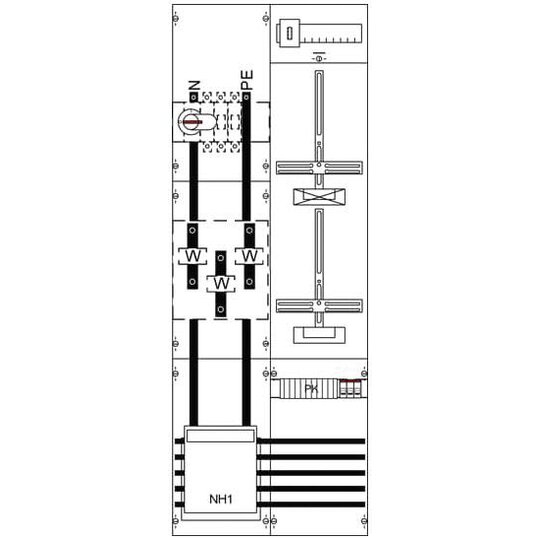

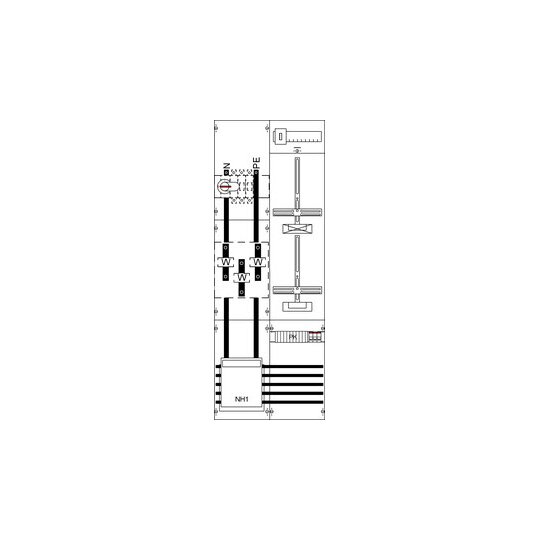

Mess- und Wandlerfeld, Komplettfeld, mit Zählerkreuz, für den Innenbereich, geltende Normen: DIN EN 61439-1, VDE 0660-600-1, DIN EN 61439-2, VDE 0660-600-2, Netzsystem TN-S 5-polig, Anzahl TSG-Plätze 1, Anzahl Wandlerzählerplatz 1, inkl. Prüfklemme nach Vorgabe NB, Sekundärverdrahtung bis Prüfklemme und Prüfklemme zu Zähler, Lastbereich: Sammelschienensystem Cu-Schienen 12 x 5 mm 5-polig, Trennstelle vor dem Wandler Sicherungslasttrenner NH1/250A, Wandlerbereich Montageplatte für Einzelwandler, Leitungsenden zum Wandleranschluss mit Kabelschuh, Einzelwandler mit Fußbefestigung für Cu-Schiene 30x5mm (Beistellung NB), Trennstelle nach dem Wandler Lastschalter 250 A / 3-polig (M8), Primärverdrahtung L1-L3 120 qmm, N+PE Cu-Schiene 20 x 5 mm, Anschluss N+PE (M8), Hinweis: Sammelschienenanschlussklemmen extra bestellen, Abdeckungen aus Kunststoff, plombierbarer Schnellverschluss, RAL 7035,Normen: DIN EN 61439-2Bauhöhe: 5Bemessungsstrom: 200 ABreite: 500 mmFeldbreite: 2Höhe: 1350 mmPlatzeinheiten (PLE): 216Rastereinheiten (RE): 0Schutzart: IP2XCTiefe: 160 mm
