| Mit Verdrahtung |
true |
| Ausführung |
2-stöckig |
| Anzahl der Zählerplätze |
1 |
| Anzahl der TSG-Plätze |
0 |
| Unterer Anschlussraum |
mit Sammelschiene 5-polig |
| Hauptschalter-Bemessungsstrom |
100 A |
| Anzahl der Verteilerreihen |
0 |
| Breite |
500 mm |
| Höhe |
1350 mm |
| Breite in Teilungseinheiten |
24 |
| Ausführung Deckel |
geschlossen mit Vorprägung |
| Anschlussraum |
300 mm |
| Mit Montageplatte |
false |
| Farbe |
grau |
| RAL-Nummer |
7035 |
| Schutzart (IP) |
IP2XC |

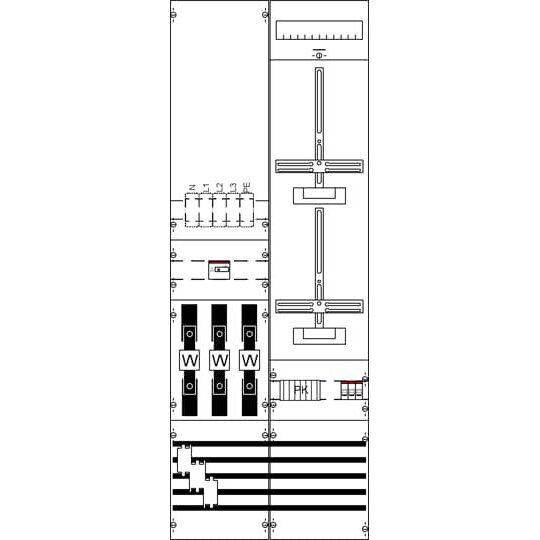

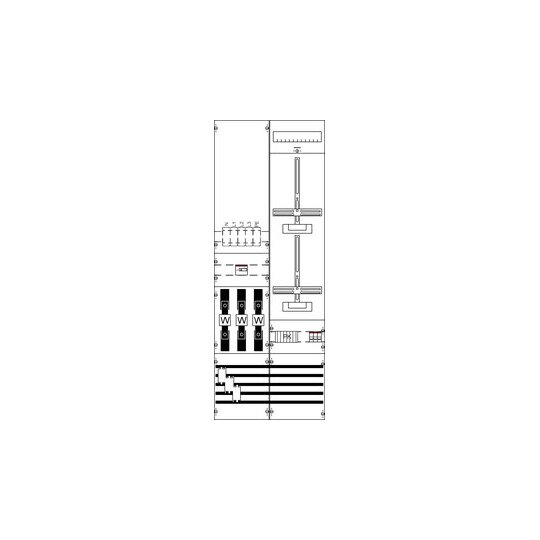

Die Wandlerfelder der Baureihe KA mit Dreipunkt-Befestigung sind für den Einbau im ComfortLine Schrank vorgesehen. Die Felder sind vorverdrahtet, wodurch eine schnelle und einfache Montage im Schrank gewährleistet wird. Durch den optionalen Sammelschienenverbinder kann nach Belieben die Querverdrahtung mehrerer Felder realisiert werden. Geltende Normen: DIN EN 61439-1, VDE 0660-600-1.ile 1x3xNH00/125 A, Wandlerbereich Wandlerauflage mit herausnehmbarer, vernickelter Wandlerlasche 170 x 30 x 5 mm, (Beistellung NB), Trennstelle nach dem Wandler Lastschalter 125 A / 3-polig und Hauptleitungsklemme mit 2 Abgänge 50qmm, Primärverdrahtung 50 qmm, N+PE 2 Anschlüsse N+PE 50qmm, Hinweis: E DIN VDE 0603-2-2, Abdeckungen aus Kunststoff, plombierbarer Schnellverschluss, RAL 7035Normen: DIN EN 61439-3, DIN EN 61439-2Bauhöhe: 5Bemessungsstrom: 100 ABreite: 500 mmFeldbreite: 2Höhe: 1350 mmPlatzeinheiten (PLE): 192Rastereinheiten (RE): 0Schutzart: IP2XCTiefe: 160 mm
