| Mit Verdrahtung |
true |
| Ausführung |
1-stöckig |
| Anzahl der Zählerplätze |
1 |
| Anzahl der TSG-Plätze |
0 |
| Unterer Anschlussraum |
mit Sammelschiene 5-polig |
| Hauptschalter-Bemessungsstrom |
63 A |
| Anzahl der Verteilerreihen |
0 |
| Breite |
250 mm |
| Höhe |
1350 mm |
| Breite in Teilungseinheiten |
12 |
| Ausführung Deckel |
geschlossen mit Vorprägung |
| Anschlussraum |
300 mm |
| Mit Montageplatte |
false |
| Farbe |
grau |
| RAL-Nummer |
7035 |
| Schutzart (IP) |
IP2XC |

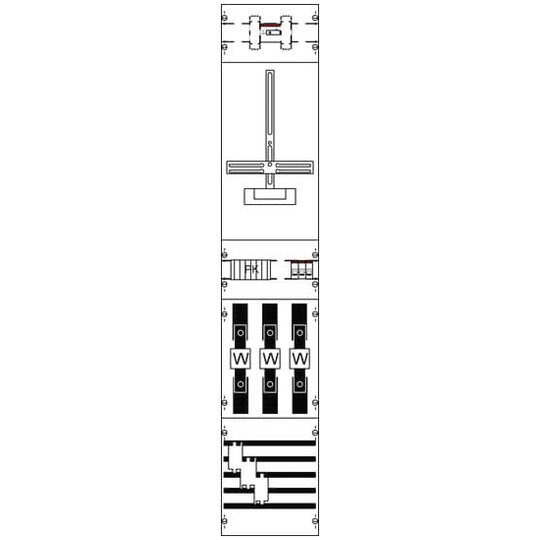

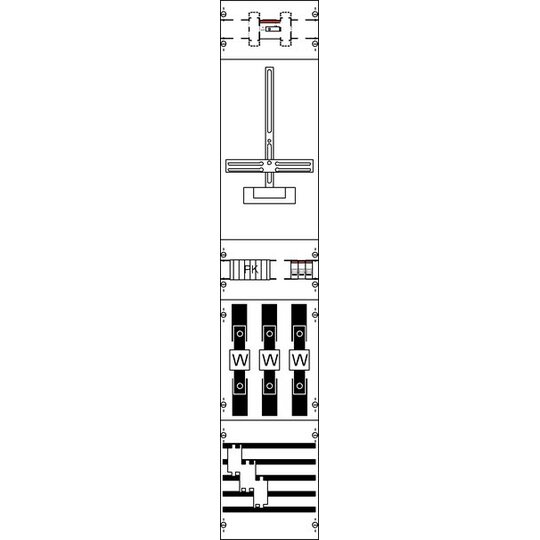

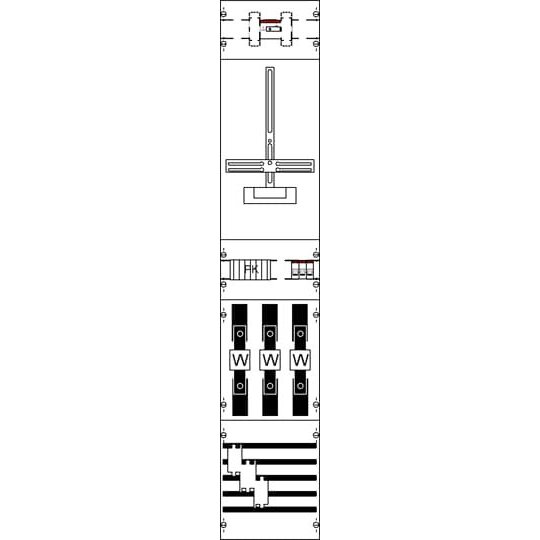

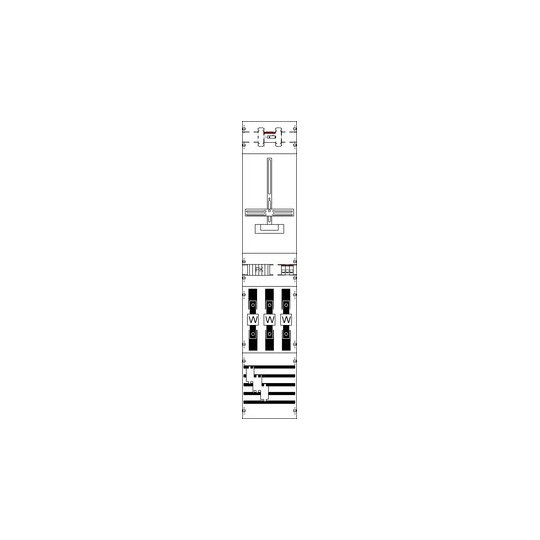

Mess- und Wandlerfeld, Komplettfeld, mit Zählerkreuz, für den Innenbereich, geltende Normen: DIN EN 61439-1, VDE 0660-600-1, DIN EN 61439-2, VDE 0660-600-2, DIN EN 61439-3, VDE 0660-600-3, in RAL 7035, Netzsystem TN-S, auch für TT-System geeignet 5-polig, Anzahl Wandlerzählerplatz 1, inkl. Prüfklemme nach Vorgabe NB, verdrahtet nach den Vorgaben des NB, Spannungspfad 3 LS-Schalter Z10/25kA Überspannungskategorie 3, Lastbereich: Sammelschienensystem Cu-Schienen 12 x 5 mm 5-polig, Trennstelle vor dem Wandler Sicherungsunterteile 1x3xNH00/125 A, Wandlerbereich Montageplatte für Wandler, Einzelwandler für Cu-Schienen 30x5mm (Beistellung NB), Trennstelle nach dem Wandler Lastschalter 125 A / 3-polig (10-70qmm), Primärverdrahtung 35 qmm, N+PE Anschluss N+PE 50qmm, Hinweis: E DIN VDE 0603-2-2, Abdeckungen aus Kunststoff, plombierbarer Schnellverschluss, RAL 7035,Normen: DIN EN 61439-3, DIN EN 61439-2Bauhöhe: 5Bemessungsstrom: 63 ABreite: 250 mmFeldbreite: 1Höhe: 1350 mmPlatzeinheiten (PLE): 84Rastereinheiten (RE): 0Schutzart: IP2XCTiefe: 160 mm
