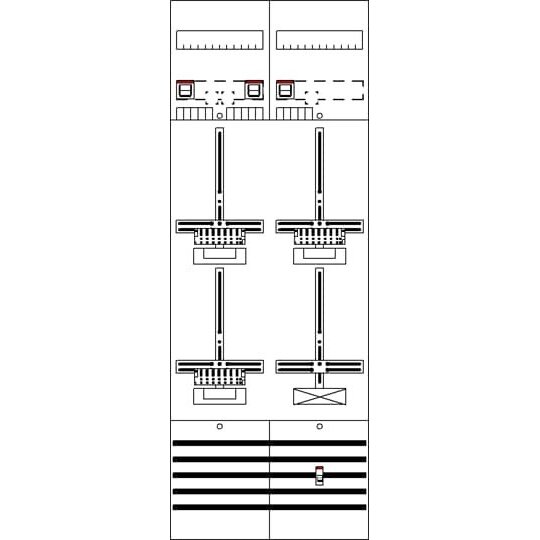

Striebel DF29Q3A Zählerfeld 9RE 3Z1 vorverdrahtet 2CPX054145R9999

Listenpreis: Bitte einloggen
Art.-Nr.: 2842373
EAN: 4011617541455
Hersteller-Nr.: 2CPX054145R9999
DEHA.-Nr.: 6651541
eClass.-Nr.: 27142419
Zolltarif-Nr.: 85371098

Mit Verdrahtung	true
Ausführung	2-stöckig
Anzahl der Zählerplätze	3
Anzahl der TSG-Plätze	1
Unterer Anschlussraum	mit Sammelschiene 5-polig
Hauptschalter-Bemessungsstrom	63 A
Anzahl der Verteilerreihen	0
Breite	500 mm
Höhe	1350 mm
Breite in Teilungseinheiten	24
Ausführung Deckel	geschlossen mit Vorprägung
Anschlussraum	300 mm
Mit Montageplatte	false
Farbe	grau
RAL-Nummer	7035
Schutzart (IP)	IP2XC

Die Zählerkomplettfelder der Baureihe DF mit Dreipunkt-Befestigung sind für den Einbau im Comfortline Schrank vorgesehen. Die Felder sind vorverdrahtet, wodurch eine schnelle und einfache Montage im Schrank gewährleistet wird. Durch die integrierten Hauptleitungsabzweigklemmen steht ein maximales Platzangebot im AAR zur Verfügung, dieser kann nach Wunsch für bis zu drei Stromkreise verwendet werden. Desweiteren ist die Leitungsführung z. B. für das intelligente Messsystem durch neue Leitungsführungskanäle optimiert worden, somit geht die Verlegung jetzt im Handumdrehen. Durch den optionalen Sammelschienenverbinder kann nach Belieben die Querverdrahtung mehrerer Felder realisiert werden. Geltende Normen: DIN VDE 0603-1, DIN 43870-1, DIN 43870-2, DIN 43870-3, VDE-AR-N 4100
