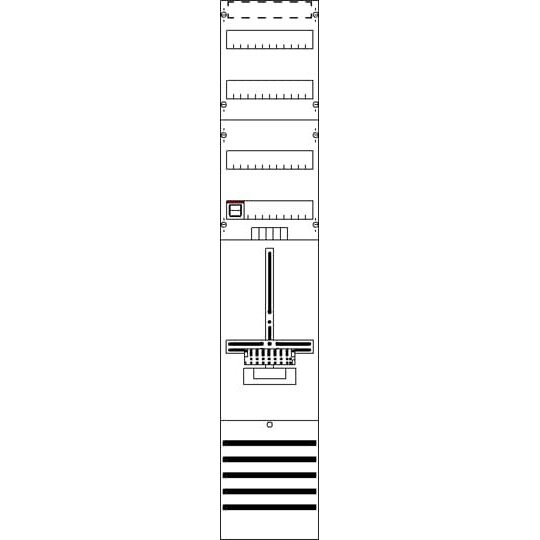

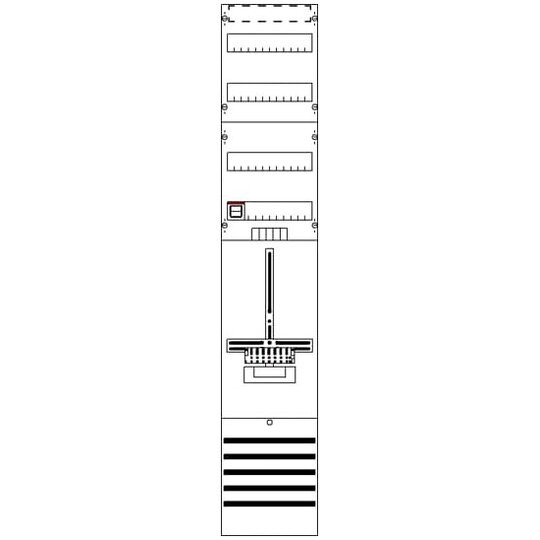

Striebel DF19Q1V Zählerfeld 9RE 1Z+2RE vorverdrahtet 2CPX054143R9999

Listenpreis
Art.-Nr.
2842316
EAN
4011617541431
Hersteller-Nr.
2CPX054143R9999
DEHA.-Nr.
6651539
eClass.-Nr.
27142419
Zolltarif-Nr.
85371098
Mit Verdrahtung true
Ausführung 1-stöckig
Anzahl der Zählerplätze 1
Anzahl der TSG-Plätze 0
Unterer Anschlussraum mit Sammelschiene 5-polig
Hauptschalter-Bemessungsstrom 63 A
Anzahl der Verteilerreihen 2
Breite 250 mm
Höhe 1350 mm
Breite in Teilungseinheiten 12
Ausführung Deckel geschlossen mit Vorprägung
Anschlussraum 300 mm
Mit Montageplatte false
Farbe grau
RAL-Nummer 7035
Schutzart (IP) IP2XC

Die Zählerkomplettfelder der Baureihe DF mit Dreipunkt-Befestigung sind für den Einbau im Comfortline Schrank vorgesehen. Die Felder sind vorverdrahtet, wodurch eine schnelle und einfache Montage im Schrank gewährleistet wird. Durch die integrierten Hauptleitungsabzweigklemmen steht ein maximales Platzangebot im AAR zur Verfügung, dieser kann nach Wunsch für bis zu drei Stromkreise verwendet werden. Desweiteren ist die Leitungsführung z. B. für das intelligente Messsystem durch neue Leitungsführungskanäle optimiert worden, somit geht die Verlegung jetzt im Handumdrehen. Durch den optionalen Sammelschienenverbinder kann nach Belieben die Querverdrahtung mehrerer Felder realisiert werden. Geltende Normen: DIN VDE 0603-1, DIN 43870-1, DIN 43870-2, DIN 43870-3, VDE-AR-N 4100

Deeplink Produktseite

Download (Stand: 11.11.2024)

Gebrauchsanleitung

Download (Stand: 11.11.2024)

Gebrauchsanleitung

Download (Stand: 11.11.2024)

Produktdatenblatt

Download (Stand: 11.11.2024)

Sonstige

Download (Stand: 11.11.2024)

Sonstige

Download (Stand: 11.11.2024)

Sonstige

Download (Stand: 11.11.2024)
