| Sensortyp |
passiv Infrarot |
| Mit DALI-Schnittstelle |
false |
| Konstantlichtregelung |
false |
| HLK-Ansteuerung |
false |
| Zwangseinschaltung |
false |
| Zwangsabschaltung |
false |
| Tierschneise |
false |
| Unterkriechschutz/Rückfeldüberwachung |
true |
| Vernetzbar |
true |
| Optimale Montagehöhe |
2,8 m |
| Treppenhausüberwachung |
false |
| Überbrückungsschalter |
true |
| Max. Reichweite zu einer Seite |
12 m |
| Max. Reichweite frontal |
12 m |
| Erfassungsfeld Durchmesser auf Fußboden |
5,5 m |
| Geeignet für drahtlose Übertragung |
false |
| Fernbedienbar |
true |
| Mit Fernbedienung |
false |
| Ansprechempfindlichkeit einstellbar |
false |
| Ansprechhelligkeit einstellbar |
true |
| Mit Signaleinheit |
true |
| Teach-Funktion für Ansprechhelligkeit |
true |
| Montageart |
sonstige |
| Geeignet für Deckenmontage |
true |
| Wandmontage |
false |
| Anschlussart |
sonstige |
| Werkstoff |
Kunststoff |
| Werkstoffgüte |
sonstige |
| Halogenfrei |
true |
| Antibakterielle Behandlung |
false |
| Farbe |
weiß |
| RAL-Nummer (ähnlich) |
9010 |
| Transparent |
false |
| Schutzart (IP) |
IP20 |
| Spannungsart |
AC |
| Frequenz |
50 - 60 Hz |
| Min. Einschaltdauer |
5 s |
| Max. Einschaltdauer |
60 min |
| Erfassungswinkel horizontal |
360 - 360 € |
| Ansprechhelligkeit |
2 - 1000 lx |
| Geeignet für C-Last |
true |
| Temperatur |
-20 - 50 €C |
| Anzahl der Schaltzonen |
1436 |
| Max. Einschaltstrom |
800 A |
| Nebenstelleneingang |
true |
| Alarmfunktion |
false |

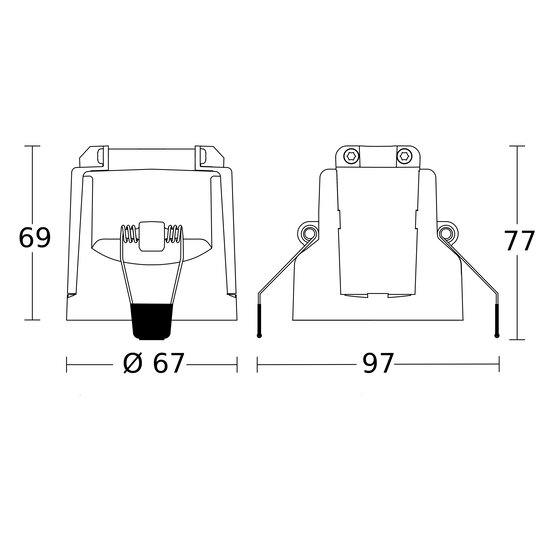

| Durchmesser |
109 mm |
| Einbaulänge |
69 mm |
| Einbaudurchmesser |
68 mm |
| Kompatibel mit Apple HomeKit |
false |
| Kompatibel mit Google Assistant |
false |
| Kompatibel mit Amazon Alexa |
false |
| IFTTT-Unterstützung verfügbar |
false |

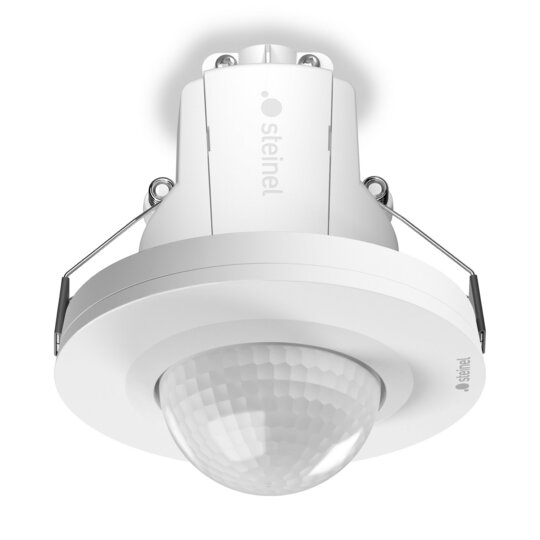

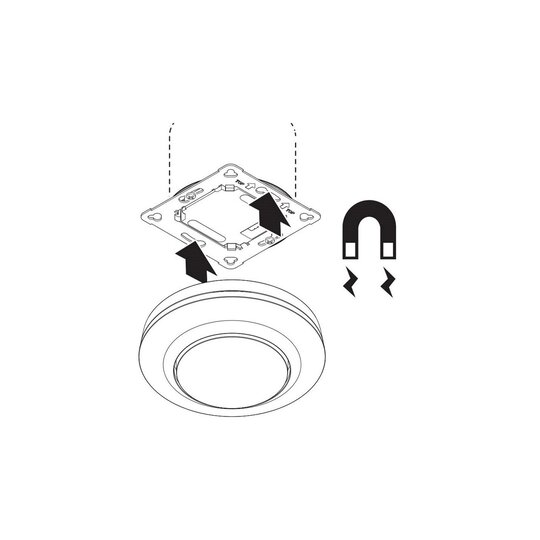

Die neuen 360°-IR-Bewegungsmelder mit Ø 8 bzw. Ø 24 m Reichweite sind die bequemere Lösung für sensorbasierte Standardanforderungen im Objektbereich. Ideal zur Bewegungserfassung und Lichtmessung z. B. in Büros, Besprechungsräumen und Durchgangsbereichen. Mit COM1-Schnittstelle, Tastereingang und Voll-/Halbautomatik-Modus. Einstellung und Bedienung per Smart Remote Fernbedienung oder Potentiometer. Inkl. steckbarer Abdeckkappen zur Erfassungseingrenzung. Einfache Montage dank modularer magnetischer Halterung. Für Unterputz, Aufputz und Deckeneinbau. LED-Feedback für einfache Inbetriebnahme. Einbauhöhe max. 4 m. Parallelschaltung: (max. 10 Sensoren). Schaltlast: 2000 Watt bzw. 500 Watt (LED). sensNORM-konform.assiv Infrarot, Lichtsensor, Montagehöhe: 2 û 4 m, Montagehöhe max: 4,00 m, optimale Montagehöhe: 2,8 m, Erfassungswinkel: 360 °, Unterkriechschutz: Ja, segmentweise Ausblendung: Ja, Elektronische Skalierbarkeit: Nein, Mechanische Skalierbarkeit: Nein, Reichweite Radial: Ø 5.5 m (24 m²), Reichweite Tangential: Ø 24 m (452 m²), Schaltzonen: 1436 Schaltzonen, Abdeckmaterial Lieferumfang: Abdeckschalen, Funktionen: Bewegungssensor, Lichtsensor, Halb- / Vollautomatik, Potentiometer, Relais Ausgang, Normal- / Testbetrieb, Dämmerungseinstellung: 2 û 1000 lx, Zeiteinstellung: 5 s û 60 Min., Hauptlicht einstellbar: Nein, Dämmerungseinstellung Teach: Ja, Konstantlichtregelung: Nein, Vernetzung: Ja, Art der Vernetzung: Master/Master, Vernetzung via: Kabel, Vernetzung, Anzahl: max. 10 Sensoren
